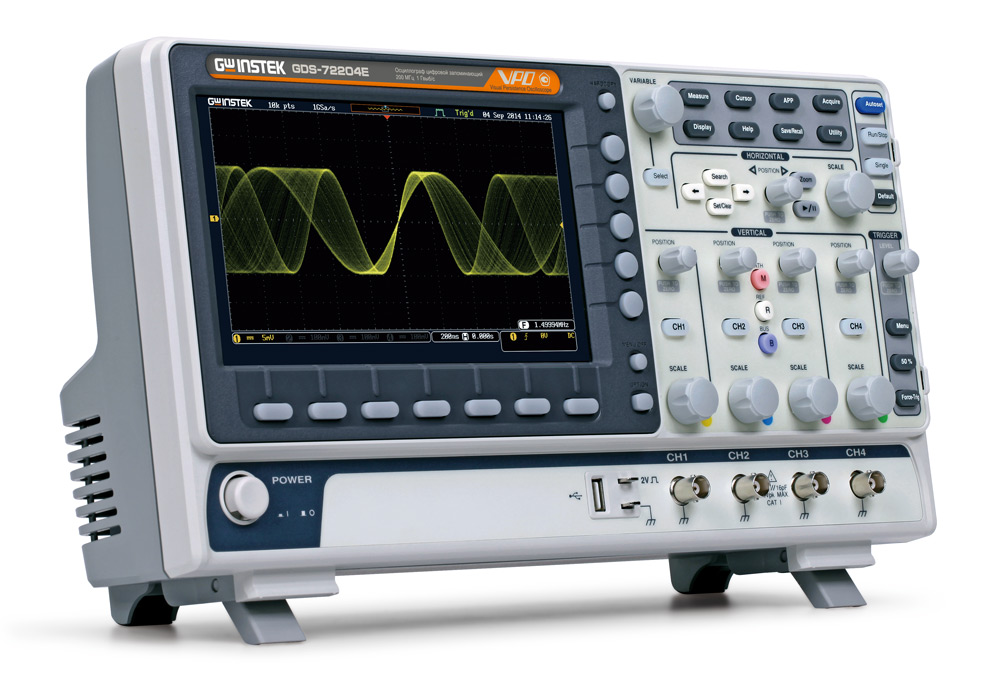

Обзор серии осциллографов GDS-72000E от GW Instek. Компромисс между сериями, но не в спецификациях!

Серков Д.А., АО «ПриСТ» Компания GW Instek (Тайвань) выпустила серию цифровых запоминающих осциллографов GDS-72000E. Данная серия является промежуточной между ранее выпущенными сериями GDS-71000A и GDS-72000. При этом новая линейка имеет ряд важных преимуществ по сравнению с GDS-72000, таких как увеличенный объем памяти, большее число сегментов в режиме сегментированной памяти и др.

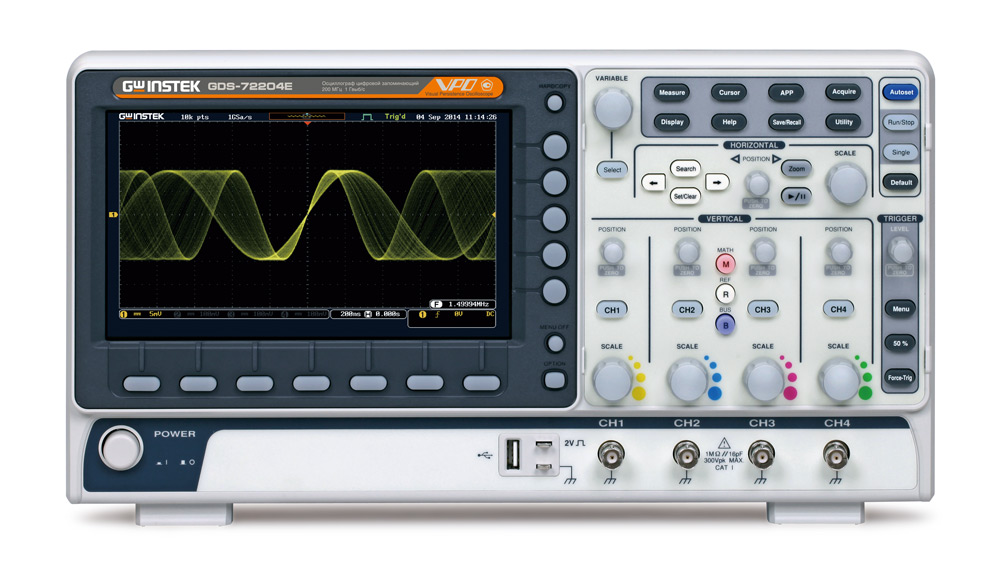

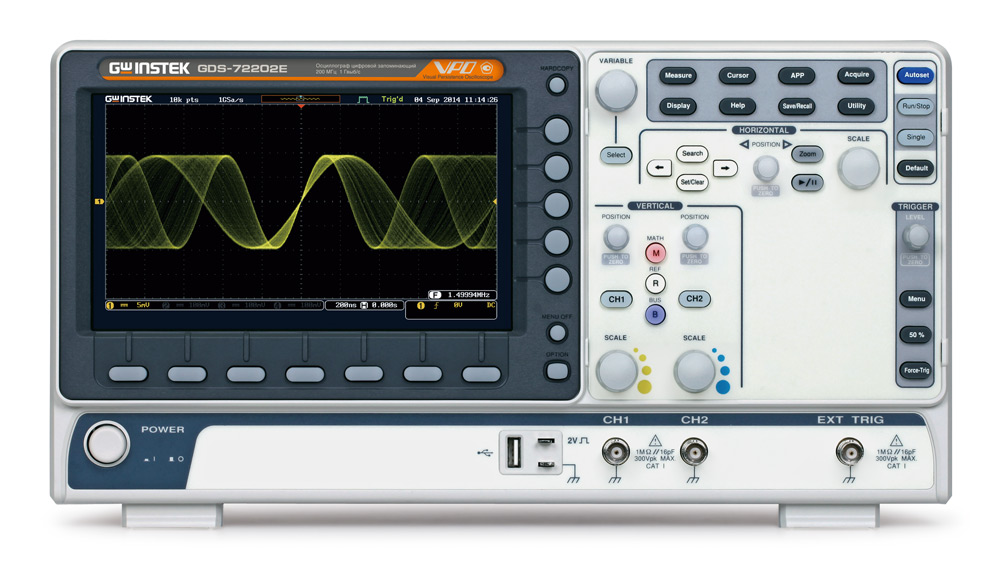

Осциллограф цифровой GDS-72204E (вид на переднюю панель)	Осциллограф цифровой GDS-72202E (вид на переднюю панель)	Осциллограф цифровой GDS-72204E (вид на заднюю панель)

В каждой из полос пропускания 70, 100 и 200 МГц представлена двух- и четырёхканальная модель: GDS-72072E / GDS-72074E, GDS-72102E / GDS-72104E, GDS-72202E / GDS-72204E (соответственно - таблица 1).

Максимальная частота дискретизации составляет 1 ГГц: в 2-х кан моделях дискретизация составляет 1 ГГц на канал, в 4-х кан при включении 3-4 канала дискретизация составит 500 МГц на канал. Максимальный объём памяти 10 МБ на канал, с возможностью выбора в меню прибора следующих вариантов объема памяти: 1 кБ, 10 кБ, 100 кБ, 1 МБ, 10 МБ. Высокая скорость сбора информации (до 1 ГГц) в сочетании со скоростью обновления до 120000 осциллограмм в секунду и улучшенной технологией визуального отображения (VPO - Visual Persistence Oscilloscope), позволяет захватывать и достоверно отображать кратковременные выбросы напряжения и глитчи, не пропускания не одной детали.

Обработка сигнала, как и в серии GDS-72000 осуществляется с применением технологии аналогового послесвечения. Благодаря этой технологии, динамично меняющийся сигнал будет выглядеть чистым, как на аналоговом осциллографе. Сигнал может отображаться как в однотонном, так и в цветном виде. Цветной режим позволяет определить степень повторяемости событий, редкие события отображаются, синим цветом, частые события отображаются красным цветом. Осциллографы оснащены большим цветным ЖК дисплеем (TFT, диагональ 20 см, разрешение 800×480).

Наличие режима сегментированной памяти позволяет разделить захваченный сигнал на сегменты (до 29000 сегментов), удаляя ненужное межсегментное время, выделить отдельный сегмент для анализа и сохранения, а так же последовательно воспроизвести все полученные сегменты. Осциллограф при этом сохраняет межсегментное время и позволяет его вывести на экран, что дает возможность не только сохранить высокую частоту дискретизации при отображении   высокочастотных сигналов, но и произвести измерения временных интервалов между редко повторяющимися сигналами.

Новая серия осциллографов содержит все программные особенности серии GDS-72000, среди которых: режим “поисковой машины” - быстрый поиск событий в отображаемом сигнала, DVM (Мультиметр) – отображение в верхнем левом углу экрана окна мультиметра, Data Logging (Регистратор) – запись данных (CSV) или картинки сигнала (BMP/PNG) с выбранного канала на USB-Flash носитель, с установленным интервалом (от 2 с) и длительностью (до 100 часов).

В арсенале измерительных ресурсов новых приборов: автоматические измерения (28 видов), включая измерение временных параметров сигналов в разных каналах, математические функции. Курсорные измерения, с возможность выбора отображения результата измерения в различных величинах. Режимы растяжки, самописца и XY. Отличительной особенностью является возможность проводить частотный анализ сигнала (БПФ) на более длинном участке памяти, 1 МБ, в отличии от аналогичных моделей, где длинна памяти в режиме БПФ составляет всего 1 кБ.

Синхронизация осуществляется по уровню сигнала, по условиям длительности импульса, ТВ-сигналом, по скорости изменения сигнала, по ранту и по времени ожидания.

Также осциллограф обеспечивает поддержку функции декодирования и синхронизации по протоколам I2C, SPI, UART, CAN, LIN. Для работы на шине SPI требуется модель, как минимум  с 3-мя входными каналами.

Осциллографы оснащены интерфейсами USB и LAN обеспечивающими дистанционное управление с ПК и сохранение результатов.

Новая серия осциллографов GDS-72000E сочетает высокие технические характеристики, функциональную насыщенность и надёжность, традиционно отличающие продукцию производства компании GW Instek. Благодаря сбалансированности прибора и богатым функциональным возможностям, новая серия подойдет как для обучающих учреждений и радиолюбителей, так и для разработчиков.

Таблица 1. Основные характеристики моделей серии GDS-72000E
	GDS-72072E / GDS-72074E	GDS-72102E / GDS-72104E	GDS-72202E / GDS-72204E
Число каналов	2/4	2/4	2/4
Полоса пропускания	70 МГц	100 МГц	200 МГц
Макс. дискретизация	1 ГГц	1 ГГц	1 ГГц
Память	10 МБ	10 МБ	10 МБ

Таблица 2. Сравнительная таблица серий GDS (Good Will Instrument Co., Ltd)
	GDS-71000A	GDS-72000E	GDS-73000	GDS-72000
Число каналов	2	2 / 4	2 / 4	2 / 4
Память	1 МБ	10 МБ	25 К	2 МБ
Полоса пропускания	150 МГц 100 МГц 70 МГц	200 МГц 100 МГц 70 МГц	500 МГц 350 МГц 250 МГц 150 МГц	300 МГц 200 МГц 100 МГц
Дискретизация	1 ГГц	1 ГГц	2,5 / 4 / 5 ГГц*	2 ГГц
Эквив. Дискретизация	25 ГГц	25 ГГц	100 ГГц	100 ГГц
Интерфейс	USB Host/Device	USB Host/Device LAN	USB Host/Device RS-232C LAN GPIB (опция)	USB Host/Device RS-232C LAN (опция) GPIB (опция)
*примеч.: - в зав. от модели

Автор:  Серков Д.А.
Дата публикации:  09.02.2015
