Серия AFG-74000: широкий выбор диапазона частот 25 МГц ~ 250 МГц для удовлетворения различных потребностей в генерации сигналов!

Новые генераторы AFG-74000 от компании GW Instek являются первой серией в продуктовой линейке генераторов произвольной формы, оснащенной большим сенсорным ЖКИ с диагональю 20 см и форм-фактор корпуса с вертикальной архитектурой. Диапазон частот одноканальных моделей составляет 25 МГц (3 модели), двухканальные генераторы имеют полосы частот до 35/ 60/ 80/ 100 /250 МГц (5 модификаций). Вся серия обеспечивает высокое разрешение по частоте (1 мкГц), имеет встроенные стандартные формы специальных сигналов (синусоидальная, прямоугольная, треугольная форма, импульсный сигнал, шум, сигналы с гармониками и мн. другие). Флагманская модель с максимальной выходной частотой 250 МГц обеспечивает скорость выборки 1,25 Гвыб./с. Модели среднего частотного диапазона (35 МГц …100 МГц) имеют ЦАП с поддержкой максимальной скорости выборки 500 Мвыб./с., в генераторах начального уровня (25 МГц) скорость выборки составляет 125 МГц. У модификаций в диапазоне Fвых 35 МГц ~ 250 МГц вертикальное разрешение 16-бит, генераторы с диапазоном 25 МГц имеют ЦАП с разрешением 14-бит. Длина памяти для функции редактирования сигналов произвольной формы/ arbitrary: в 2-х кан моделях (25 ~ 250 МГц) память достигает 10 М/ кан, а одноканальные генераторы с полосой до 25 МГц имеют длину памяти 16 К/кан. Вся серия в стандартной комплектации имеет встроенные 146 сигналов специальной и произвольной формы (СПФ) для их редактирования и воспроизведения на выходе.

Основные различия между каждой моделью в серии приведены в таблице ниже:

	AFG-74125E	AFG-74125AE*	AFG-74225E	AFG-74235	AFG-74260	AFG-74280	AFG-74210H	AFG-74225H
Число каналов	1 кан		2 кан
Диапазон частот (синус)	25 МГц		25 МГц	35 МГц	60 МГц	80 МГц	100 МГц	250 МГц
Дискретизация	125 Mвыб./с			500 Mвыб./с				1.25 Гвыб./с
Разрешение (ЦАП)	14 бит			16 бит
Длина памяти	16К/кан		10M/кан
Сенсорный ЖКИ	нет			Да
Интерфейс	USB (Host, Device)			USB (Host, Device), LAN

* : Встроенная функция усилителя мощности. Индекс «H» - высокочастотные модификации генераторов.

 Вся серия AFG-74000 насчитывает 8 моделей. Помимо частотного диапазона, основными отличиями являются показатели скорости выборки, разрешение ЦАП по вертикали, длина памяти, интерфейс связи с ПК и наличие в большинстве моделей серии сенсорного экрана.

Двухканальные модели обеспечивают независимые настройки выхода в каждом из каналов – связь каналов (tracking), частотная зависимость (freq. coupling), связь по амплитуде (amplitude coupling), что позволяет оператору быстро настраивать генератор, с заданием выходного сигнала сразу на двух каналах.

Серия AFG-74000 обеспечивает генерацию на выходе сигналов AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM и другие типы модулированных колебаний. К стандартным ресурсам генерации каждой модели относятся - выходной режим качания/ Sweep и выдача пакета импульсов/ Burst, а также функция встроенного частотомера 0,1 Гц … 200 МГц/ Counter.

Особенностью модели AFG-74125AE является наличие встроенного усилителя мощности (power amplifier). Номинальная выходная мощность усилителя 10 Вт (коэффициент усиления х10), что позволяет обеспечить максимальный выходной уровень по напряжению до 22 В. Конструктивно функция усилителя реализована в виде двух BNC гнезд (вход УМ /выход УМ) с поддержкой сигналов в полосе рабочих частот 5 Гц…100 кГц, которые могут использоваться в тестах аудиосигналов и других измерительных приложениях.

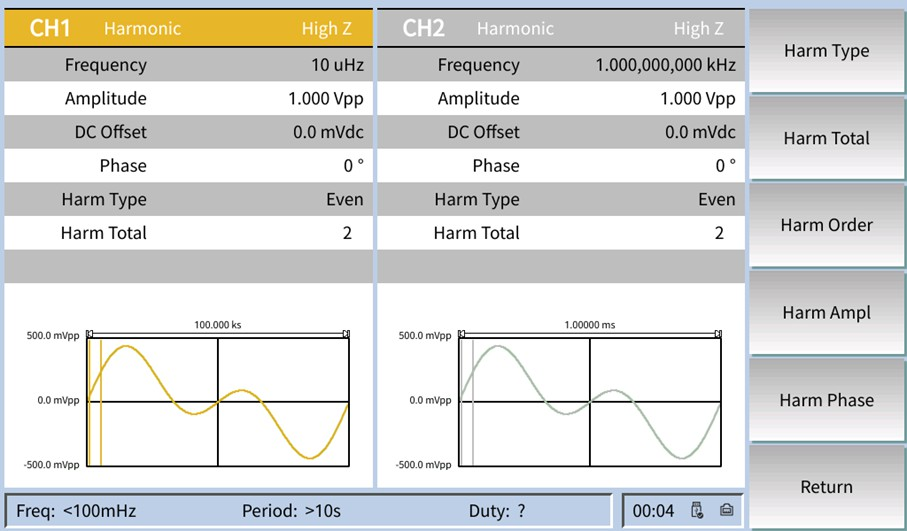

В серии AFG-74000 режим генерации гармонических сигналов позволяет имитировать работу импульсного источника питания (выходное напряжение с включением производных гармоник), а также инструментально оценивать характеристики фильтра питания или выполнять анализ ЭМС/EMI. Серия AFG-74000 обеспечивает установку и генерацию выходных сигналов с гармониками до 16-го порядка. Пользователи могут устанавливать амплитуду и фазу сигнала каждой частотной компоненты для получения требуемого тестового сигнала (см. рис. 2)

Новая серия генераторов AFG-74000 оснащена ЖК-дисплеем высокого разрешения (диагональ 20 см, TFT) при этом старшие модели с полосой от 35 МГц имеют сенсорный экран (Multitouch). Такой функционал с использованием возможностей сенсорного экрана делает настройку и ввод параметров более удобным и быстрым. Оператору достаточно простого касания в меню интерфейса таких параметров, как частота, амплитуда или смещение по постоянному току (DC offset), и на экране появится окно ввода численного значения соответствующей настройки сигнала. Пользователь может интуитивно вводить параметры в данном всплывающем окне или с управлять генератором при помощи органов управления и цифровых клавиш на панели AFG-74000. Большой ЖКИ 20 и сенсорное управлении (в соотв. моделях) и обширная библиотека разнообразных встроенных сигналы специальной формы позволяет оператору легко управлять генератором в соответствии с требованиями тестового приложения для формирования сигналов.

Модели генераторов с выходной частотой 25 МГц (AFG-74125E / -74125AE / -74225E) оснащены интерфейсом USB (Host/ Device). Более высокочастотные модификации с диапазоном ≥35 МГц в стандартной комплектации имеют интерфейсы два интерфейса: USB (Host/Device) и LAN.

Модификация	AFG-74125E	AFG-74125AE	AFG-74225E	AFG-74235	AFG-74260	AFG-74280	AFG-74210H	AFG-74225H
Число выходов	1	1	2	2	2	2	2	2
Частотный диапазон
Синусоид. форма (Sine)	25 МГц			35 МГц	60 МГц	80 МГц	100 МГц	250 МГц
Прямоуг. форма Square)	5 МГц			15 МГц	30 МГц			50 МГц
Импульс (Pulse)	5 МГц			15 МГц	25 МГц
Треугольн.форма, пила (Ramp)	1 МГц			3 МГц				5 МГц
Шум/Noise (-3dB)	25 МГц			35 МГц	60 МГц	80 МГц	100 МГц	120 МГц
Гарм. сигнал Harmonic	12,5 МГц			17,5 МГц	30 МГц	40 МГц	50 МГц	125 МГц
Спец. форма (СПФ)	15 МГц			30 МГц
Сигналы произвольной формы (Arbitrary)
Частота дискретизации	125 МГц			500 МГц				1,25 ГГц
Вертик. разрешение	14 бит			16 бит
Длина памяти	Для 1 кан моделей (25 МГц): 16К точек на канал. Для 2-х кан моделей: 10M точек на канал
Дополнительные функции и режимы
Тип модуляции	AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM
Режим (функция)	Качание /Sweep, Пакет/Burst, Частотомер/RF Counter
Усилитель мощности	-	Да	-
Общие данные
Дисплей	Цветной ЖК-дисплей (20 см)			Сенсорный, цветной ЖК-дисплей (20 см, Touch Screen)
Интерфейс ДУ	USB (Host, Device)			USB (Host, Device), LAN

Стандартные принадлежности:

№пп	Название	Описание (тип исполнения)	Количество
1.	Соед. Провод (тестовый)	для AFG-74125E, AFG-74125AE: BNC – зажим «крокодил»	1
		для AFG-74225E, AFG-74235: BNC – зажим «крокодил»	2
		для AFG-74260, AFG-74280, AFG-74210H, AFG-74225H: BNC- BNC	2
2.	Кабель USB	Интерфейсный кабель для связи с ПК	1
3.	Провод питания	Сетевой кабель питания для переменного напряжения ~230В	1

Сферы применения и прикладные приложения

Модели AFG-74125E, AFG-74125AE, AFG-74225E с частотой 25 МГц главным образом удовлетворяют потребностям и задачам в сфере приложений технического образования начального и среднего уровня (тех. колледж, ВУЗ). Другие более высокочастотные модификации генераторов поддерживают прикладные нужды и запросы в процессах обучения, в области научных исследований (лаборатории), а также в сфере моделирования и технического дизайна электронных устройств с применением сигналов с модуляцией и специальной формы. Новая серия позиционируется между подобными, ранее выпущенными продуктами от компании GW Instek линейками AFG-72000 и MFG-72000. Выпуск новой серии AFG-74000 не означает прекращения указанных линеек (AFG-72000 и MFG-72000), которые и далее будут доступны для заказа клиентам.

Новинки новой серии AFG-74000 могут рассматриваться в качестве альтернативы и вариантов замен генераторов таких серий (в соотв. полосе частот и набором функций), как DG800 Pro, DG2000 (RIGOL), SDG2000X (SIGLENT).
