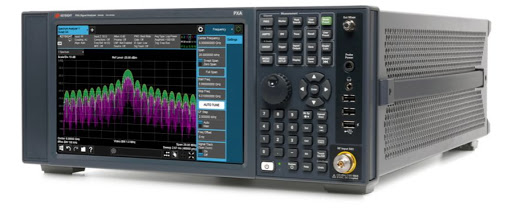

Анализатор сигналов N9030B

Cерия: N9030B
Нет в наличии
Цена (с НДС):
По запросу
Стоимость поверки (с НДС):
по запросу
Торговая марка: Keysight Technologies
Госреестр СИ: №69527-17 до 29.11.2022 г.
Поделиться:
Частотный диапазон 2 Гц – 50 ГГц (в зависимости от частотной опции - обязательна к заказу)
Полоса пропускания (RBW) 1 Гц - 3 МГц (10% шаг), 4, 5, 6, 8 МГц (опционально до 212 МГц)
Полоса обзора нулевая, 10 Гц – 50 ГГц (в зависимости от опции)
Уровень собственных шумов - 174 дБм
Фазовый шум -146 дБн/Гц
Максимальный измеряемый уровень +30 дБм (+50 дБм импульс 10 мкс)
Динамический диапазон 119 дБ
Экран TFT, 1280 x 800, 26.9 см
Особенности Возможность расширения диапазона частот до 110 ГГц с помощью интеллектуальных смесителей Keysight. Возможность захвата импульсных помех и нестационарных сигналов благодаря функции анализа спектра в режиме реального времени. Эффективное выявление неисправностей с помощью программы векторного анализа сигналов 89600 VSA.

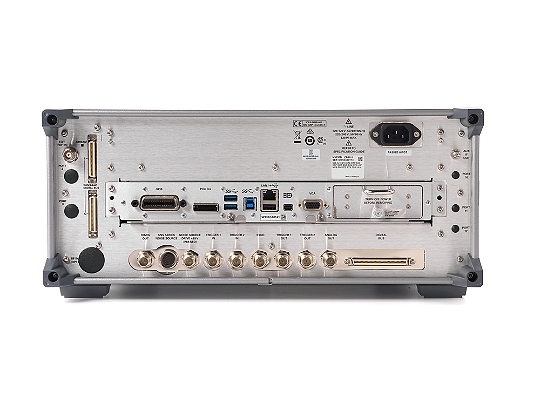

Интерфейс USB, LAN, GPIB
Опорный генератор ±1×10-7 (опция ±3×10-8)
N9030B Анализатор сигналов PXA, от 2 Гц до 50 ГГц


Сокращение времени внедрения инноваций благодаря высоким характеристикам и широкому выбору измерительных опций
Возможность расширения диапазона частот до 110 ГГц с помощью интеллектуальных смесителей Keysight
Возможность захвата импульсных помех и нестационарных сигналов благодаря функции анализа спектра в режиме реального времени
Упрощение процесса тестирования благодаря измерительным приложениям серии X
Эффективное выявление неисправностей с помощью программы векторного анализа сигналов 89600 VSA

Опции расширения диапазона частот 3,6; 8,4; 13,6; 26,5; 44, 50 ГГц (смеситель до 1,1 ТГц)
Диапазон ослабления аттенюатора (стандарт. комплектация) 70 dB
Шаг ослабления аттенюатора (стандартная комплектация) 2 dB
Полоса анализа в режиме реального времени 85 МГц, 160 МГц, 255 МГц, 510 МГц
Средний уровень собственных шумов (1 ГГц) -174 дБм
Максимальная полоса анализа / пропускания 510 МГц
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц -146 dBc/Hz
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц -136 dBc/Hz
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц -136 dBc/Hz
Интермодуляц. искажения 3-го порядка на частоте 1 ГГц +22 dBm

Максимальная полоса пропускания реального времени 510 МГц
Опции расширения полосы анализа 25 МГц (стандартно), 40; 85; 125; 160; 255; 510 МГц

Приложения для сотовой связи

GSM/EDGE
LTE/LTE-Advanced
W-CDMA/HSPA/HSPA+
NB-IoT

Приложения для цифрового видео -
Приложения общего назначения

Программа векторного анализа сигналов 89600 VSA
Аналоговая демодуляция
Программа MATLAB
Измерение коэффициента шума
Измерение фазового шума
Измерение параметров импульсов
Анализ спектра в режиме реального времени
ЭМП
Анализ векторной модуляции

Приложения для систем беспроводной связи

Связь малого радиуса действия (ZigBee, Z-Wave)
Bluetooth® (BR/EDR/LE4.2/5.0)
WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)

Мин. длительность для 100%-ой вероятности захвата 3.57 мкс
Длительность обнаруж. сигнала (сигнал/маска >60дБ) 3.33 нс
Режимы отображения

Плотность
Спектрограмма
Спектрограмма плотности
Зависимость мощности от времени (спектр)
Зависимость мощности от времени

Режимы запуска

Запуск по частотной маске (FMT)
Запуск с временным разделением сигналов (TQT)
Запуск по уровню
Запуск по пачке ВЧ импульсов
Запуск по сигналу сети питания
Запуск по внешнему сигналу
Запуск от периодического таймера
Плотность
Спектрограмма
Спектрограмма плотности
Зависимость мощности от времени
Зависимость мощности от времени (спектрограмма)

Приложения с функцией запуска по частотной маске

Программа векторного анализа сигналов 89600 VSA
Анализатор спектра реального времени
Приложение для измерения параметров импульсов
  • Опция N9030B-550 Опция частотного диапазона от 2 Гц до 50 ГГц, для анализатора сигналов N9030B.
    по запросу
  • Опция N9030B-544 Опция частотного диапазона от 2 Гц до 44 ГГц, для анализатора сигналов N9030B.
    по запросу
  • Опция N9030B-526 Опция частотного диапазона от 2 Гц до 26,5 ГГц, для анализатора сигналов N9030B.
    по запросу
  • Опция N9030B-513 Опция частотного диапазона от 2 Гц до 13,6 ГГц, для анализатора сигналов N9030B.
    по запросу
  • Опция N9030B-508 Опция частотного диапазона от 2 Гц до 8,4 ГГц, для анализатора сигналов N9030B.
    по запросу
  • Опция N9030B-503 Опция частотного диапазона от 2 Гц до 3,6 ГГц, для анализатора сигналов N9030B.
    по запросу
  • Опция N9030B-107 Аудио выход и дигитайзера. Для анализаторов сигналов N9030B.
    по запросу
  • Опция N9030B-B5X Опция расширения полосы анализа до 510 МГц для анализатора сигналов N9030B.
    по запросу
  • Опция N9030B-P50 Предусилитель до 50 ГГц (коэффициент усиления 40 дБ) для анализатора сигналов N9030B.
    по запросу
  • Опция N9030B-RTR Приложение анализатора и регистратора спектра в режиме реального времени для анализатора сигналов N9030B.
    по запросу
