Комплект измерительный антенный АИК 1-40Б/06

АИК 1-40Б — уникальный комплект метрологически согласованных средств измерений и вспомогательных устройств, позволяющий обеспечить все необходимые варианты построения измерительного тракта, начиная с измерительной антенны и до входа анализатора спектра, измерительного приемника или иного приемного измерительного устройства.

Утвержденный тип средств измерений. Внесен в Государственный реестр средств измерений за номером № 55403-13

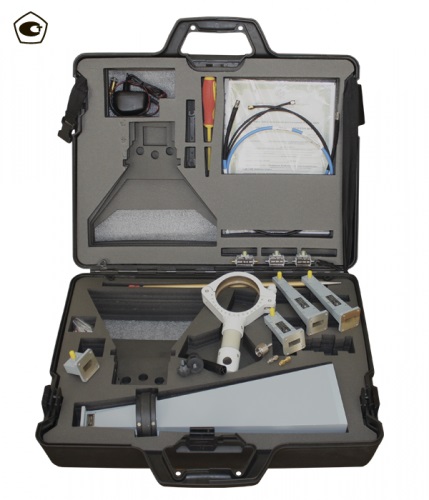

СОСТАВ КОМПЛЕКТА АИК1-40Б/06

Антенны

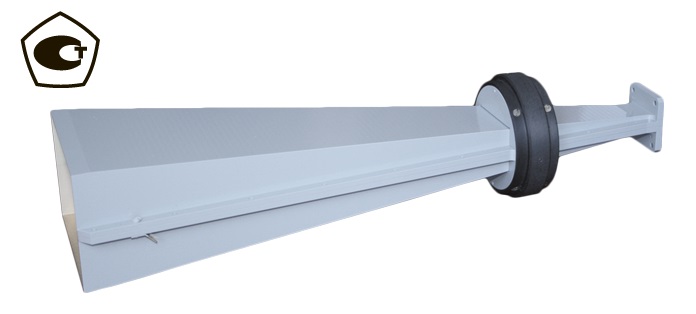

П6-140-х — измерительная рупорная реконфигурируемая антенна диапазона частот 8,2 ÷ 40,0 ГГц (подробная информация на стр. № 58 каталога).

КВП и волноводные переходы

КВП с волновода WR-90 на коаксиал типа SMA (розетка)

Волноводный переход с WR-90 на неразъемный коаксиально-волноводный переход с соединителем типа SMA (розетка)

Волноводный переход с WR-90 на неразъемный коаксиально-волноводный переход с соединителем типа «К» (РС-2,92) (розетка)

Малошумящие усилители

MM 0118. SFSF — малошумящий усилитель диапазона 0,9 ÷ 18,0 ГГц.

MM 1826. KFKF — малошумящий усилитель диапазона 18,0 ÷ 26,5 ГГц.

СВЧ-переходы

ОП 0118. SMSM — переход SMA (m) — SMA (f) диапазона 0,9 ÷ 18,0 ГГц.

МП 0118. NMSF — переход N (m) — SMA (f) диапазона 0,9 ÷ 18,0 ГГц.

ОП 1826. KMKM — переход K (m) — K (m) диапазона 18,0 ÷ 26,5 ГГц.

Кабели измерительные

KИ 0118. SMSM — кабель измерительный 1,5 м диапазона 0,9 ÷ 18,0 ГГц.

KИ 1826. KMKM — кабель измерительный 1,2 м диапазона 18,0 ÷ 26,5 ГГц.

Вспомогательные устройства и опции

АК-02М — узел крепления антенны к фотоштативу универсальному.

КЗУ-А — устройство заземления.

Блок питания МШУ.

Кейс упаковка «Стандарт» или «Защита»*.

диэлектрический штатив ШАД-01*.

Ключ гаечный.

Отвертка с плоским шлицем.

Устройство юстировки (трубка холодного прицеливания).

*дополнительные устройства (не входящие в комплект).

Комплект эксплуатационной документации

Методика поверки.

Руководство по эксплуатации.

Формуляр.

Альбом графиков.

Нормы расхода материалов.
