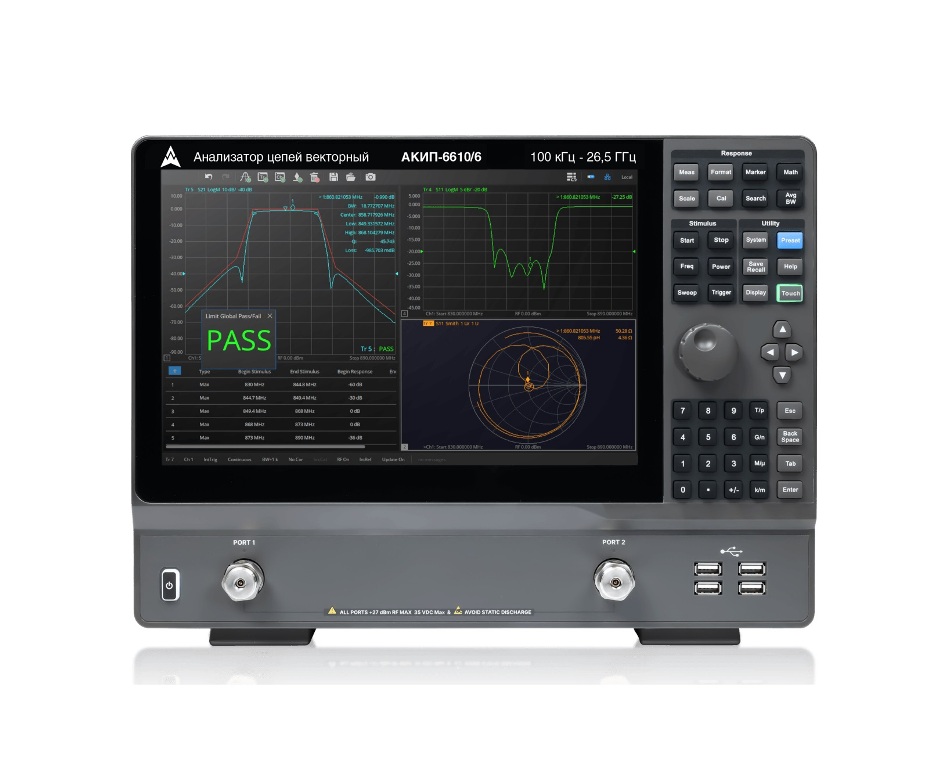

Анализатор цепей векторный АКИП-6610/4

Расширенные функции анализа

АКИП-6610 поддерживает полный набор S-параметрических и дифференциальных измерений, а также включает в себя интегрированный анализ во временной области, расширенный временной анализ и функции спектрального анализа. Эти возможности позволяют инженеру оценивать частотные характеристики, анализировать неоднородности импеданса и оперативно локализовать дефекты в исследуемом устройстве. Встроенная функция построения глазковой диаграммы дополнительно упрощает анализ целостности высокоскоростных сигналов, повышая эффективность отладки на этапе разработки.

Компенсация погрешностей, вносимых измерительной оснасткой

Для устранения типовых ошибок измерений, возникающих при ВЧ-тестировании из-за влияния оснастки, в АКИП-6610 реализованы функции автоматического исключения её влияния, расширения портов и преобразования импеданса. Эти инструменты позволяют эффективно компенсировать задержку и потери в кабелях, сводя к минимуму систематические погрешности и обеспечивая высокую достоверность получаемых результатов.

Компактный и эргономичный дизайн

Спроектированный для современных лабораторий и производственных линий, АКИП-6610 отличается компактными габаритами: глубина прибора составляет всего 12,6 см, а вес — менее 5,4 кг. Это существенно сокращает требуемое рабочее пространство по сравнению с традиционными анализаторами цепей. Прибор оснащён 12,1-дюймовым сенсорным экраном с поддержкой многоконного отображения и различных форматов представления данных, что создаёт интуитивно понятный и эффективный интерфейс для работы.

Автоматизация и производственное тестирование

Для производственных и автоматизированных испытательных сред АКИП-6610 предлагает функцию однокнопочного анализа характеристик фильтров, позволяющую оперативно получать ключевые параметры, такие как вносимые потери и полоса пропускания. Прибор также поддерживает пользовательские формулы и управление по протоколам SCPI и WebServer, что обеспечивает бесшовную интеграцию в автоматизированные системы и способствует стандартизации и оптимизации испытательных процессов.
