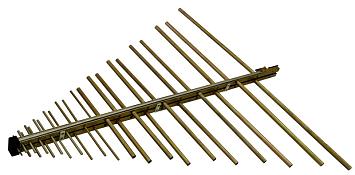

Антенна П6-122
Нет в наличии
| Цена (с НДС): |
137 650 Р
|
| Стоимость поверки (с НДС): |
по запросу
|
| Торговая марка: | СКАРД-Электроникс |
| Госреестр СИ: | №58704-14 до 20.09.2024 г. |
| Страна производитель: | РОССИЯ |
| Тип антенны | Логопериодическая |
| Диапазон частот | 300 МГц – 3 ГГц |
| КСВН | 2 |
| Коэффициент усиления | ≥ 4 дБ |
| Тип разъема | SMA |
| Особенности | Измерительная логопериодическая антенна, предназначена для приема и передачи линейно поляризованного сигнала. В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля и плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения. Рекомендована для метрологических приложений и задач ЭМС и ПЭМИН. |

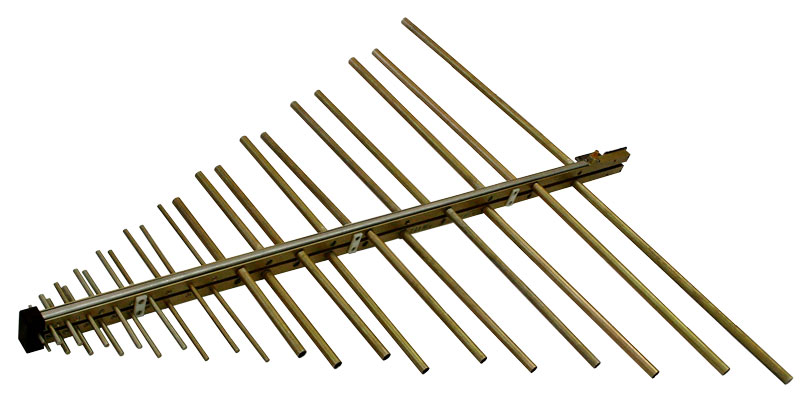

Широкополосная, логопериодическая, измерительная антенна П6-122.
Простая и надежная конструкция обеспечивает стабильный Ку по всему диапазону частот.
Антенна разработана для эксплуатации в полевых и лабораторных условиях, в том числе в составе измерительных комплексов.
Конструктивно, антенна выполнена в виде продольной решетки вибраторов, питаемой двухпроводной симметричной линией с проводниками квадратного сечения, выполняющих одновременно роль несущей конструкции.
Антенна П6-122М2 отличается от П6-122 более развитой решёткой вибраторов, защищённой в передней части пластмассовым кожухом.
Длина вибраторов и расстояние между ними изменяются по закону геометрической прогрессии со знаменателем т = 0,88.
Возбуждение двухпроводной линии осуществляется коаксиальным кабелем типа РК-50-2-22, проложенным вдоль одного из проводников двухпроводной линии.
Антенны имеют коаксиальный СВЧ — вход с волновым сопротивлением 50 Ом типа SMA (розетка) по ГОСТ РВ 51914-2002.
Возможна установка разъёмов SMA или N типов.
Расширенные характеристики, каталоги, брошюры
-
808.27 КБ
-
5.87 МБ
-
14.65 МБ
