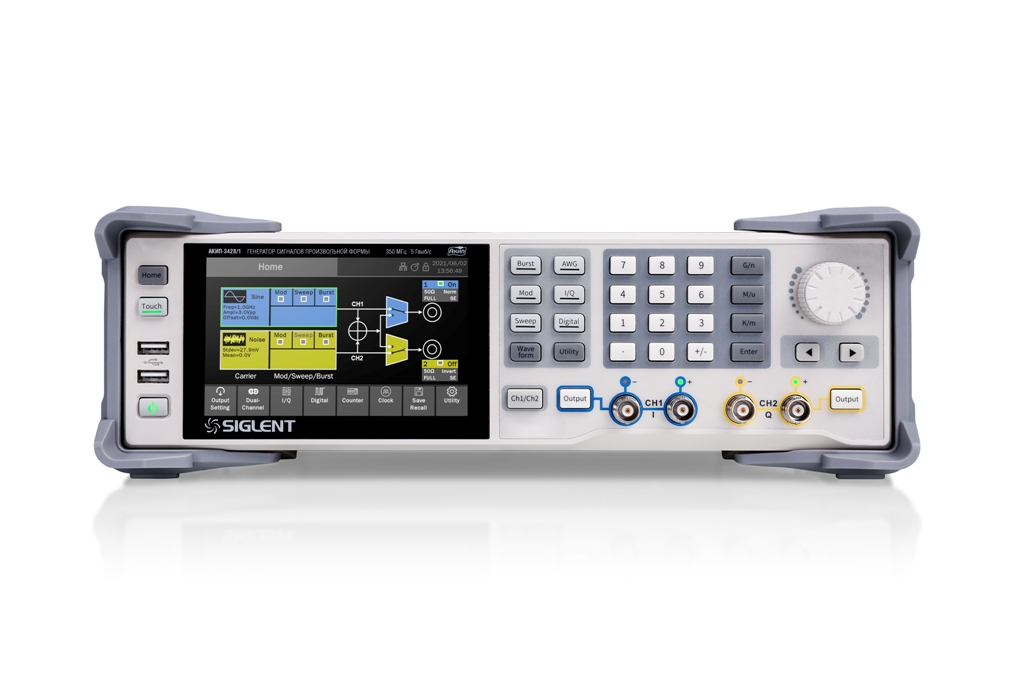

Генератор сигналов АКИП-3428/1

Cерия: АКИП-3428
Нет в наличии
Цена (с НДС):
По запросу
Стоимость поверки (с НДС):
5 700 Р
Торговая марка: АКИП
Срок гарантии (лет): 1
Госреестр СИ: №90489-23 до 16.11.2028 г.
Страна производитель: КИТАЙ
Количество каналов 2 (несимметричные/дифференциальные)
Цифровой выход 16 опция
Частотный диапазон ОТ 1 мкГц
Частотный диапазон ДО 350 МГц
Опорный генератор (погрешность установки частоты) ±1×10-6 (опция 10M-OCXO-L - ±1×10-7)
Выходной уровень (минимум) 1 мВпик-пик
Выходной уровень (максимум) 12 Впик-пик
Выходной импеданс (Ом) 50
ЦАП (бит) 14
Память (СПФ) 512 МБ
Виды модуляции АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, опция IQ модуляции
ГКЧ Да
BURST Пакетный режим Да
Экран (см, разрешение) ЖК, сенсорный, 800х480, 12,7 см
Особенности Многофункциональный генератор сигналов – стандартные формы сигналов (5 видов, синусоидальная форма с дискретизацией до 5 ГГц), прямой цифровой синтез (DDS), технология TrueArb для формирования достоверных сигналов произвольной формы (дискретизация до 2,5 ГГц), опциональный генератор векторных (IQ) сигналов, опциональный генератор цифровых шаблонов (LVDS или LVTTL). Длина памяти для формирования сигналов произвольной формы до 512 МБ. ПО для формирования сигналов СПФ (EasyWaveX) и для векторных сигналов (EasyIQ). Режим формирования произвольного сигнала из различных сегментов (1 ... 1024) с возможностью циклического повторения сегмента в последовательности (1 ... 65535). Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS). Поддержка различных видов модуляций сигналов, ГКЧ (свипирование), формирование пакета (Burst). Генерация выходного сигнала с заданными частотными компонентами (до 16-й гармоники). Режим Phase Locked – автоматическое выравнивание фазы каждого канала Частотомер до 400 МГц.
Интерфейс USB, LAN, Опция – GPIB
Генератор сигналов произвольной формы АКИП-3428/1

АКИП-3428 — это серия двухканальных генераторов сигналов произвольной формы с диапазоном частот до 1 ГГц, максимальной частотой дискретизации 5 Гвыб/с и 14-битным разрешением по вертикали. АКИП-3428 может генерировать сигналы произвольной формы точка за точкой с максимальной частотой дискретизации 2,5 Гвыб/с и векторные сигналы с максимальной скоростью 500 Мвыб/с. АКИП-3428 также имеет возможность генерировать различные сигналы, такие как синус, импульсы, шумы, PRBS. Он поддерживает генерацию сложных сигналов, таких как модуляция, развертка, пакетная передача, а также двухканальные операции: копирование/объединение/отслеживание и наложение. Выходы выбираются пользователем для дифференциального или несимметричного подключения и поддерживают максимальный выходной диапазон ± 24 В. Генератор АКИП-3428 может обеспечить большую амплитуду на высоких частотах, что позволяет отказаться от внешнего усилителя мощности в некоторых приложениях и удовлетворяет более широкому спектру требований.

• Двухканальный дифференциальный/несимметричный выход и опциональный 16-битный выход цифровой шины LVDS/LVTL.

• Высокая производительность: максимальная частота дискретизации сигнала синусоидальной формы 5 Гвыб/с, разрешение по вертикали 14-бит.

• Максимальная частота сигнала: 1 ГГц (АКИП-3428/3).

• Создание сигналов произвольной формы от 0,01 выборки/с до 2,5 Гвыб/с, с максимальной глубиной памяти 512 Мвыб и обеспечение функции редактирования/воспроизведения последовательностей.

• Опциональный генератор векторных сигналов с максимальной символьной скоростью до 500 Мвыб/с.

• Генерация импульсных сигналов с низким уровнем джиттера и минимальной длительностью импульса 1 нс, фронтом/срез от 0,5 нс.

• Формирование сигнала белого гауссовского шума в полосе частот до 1 ГГц (в зависимости от модели).

• Поддержка псевдослучайной двоичной последовательности (PRBS) до 312,5 Мбит/с.

• Опциональные цифровая шина с возможность генерации цифровых сигналов с максимальной скоростью передачи данных до 1 Гбит/с.

• Поддержка аналоговых и цифровых (опция) модуляций, качания по частоте и формирование сигналов пачек импульсов.

• Расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов.

• Режим Phase Locked – автоматическое выравнивание фазы каждого канала

• Аналоговый выход 24 Впик-пик с наложением смещения постоянной составляющей ± 12 В, что обеспечивает максимальный выходной диапазон ±24 В (48 Впик-пик) на высокоомном выходе.

• Встроенный частотомер до 400 МГц.

• Дружественный пользовательский интерфейс, ёмкостный сенсорный экран с разрешением 800x480 и диагональю 12,7 см. Поддержка работы с внешней мышью и клавиатурой.

• Интерфейсы: USB, LAN, опция GPIB.

• Поддержка веб-сервера для удалённого управления прибором.

• Поддержка команду SCPI для лёгкой интеграции в системы тестирования.

Генератор АКИП-3428/1 1 шт.
Шнур питания 1 шт.
Кабель USB 1 шт.
BNC кабель 2 шт.
Мышь беспроводная 1 шт.
Руководство по эксплуатации 1 шт.
  • Комплект для монтажа в 19” стойку генератора серий: АКИП-3208, АКИП-3209, АКИП-3210, АКИП-3211, АКИП-3428.
    по запросу

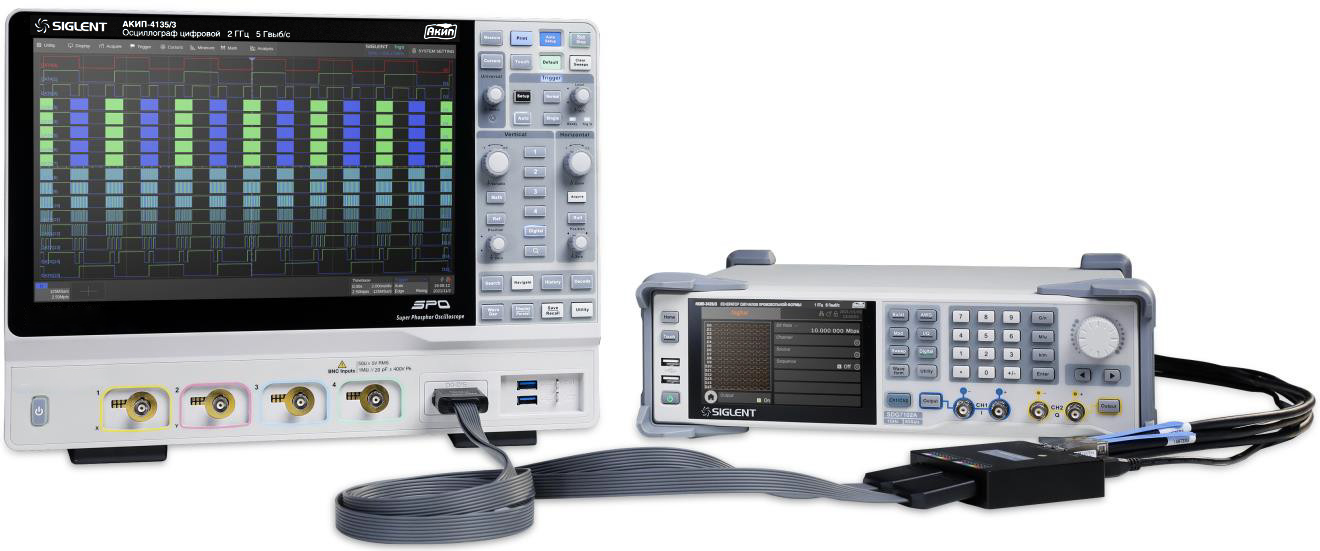

  • Опциональный 16-битный цифровой модуль LVTTL (низковольтная передача сигналов уровня ТТЛ) для серии генераторов АКИП-3428 В комплект входит: • LVTTL модуль • USB-кабель (питание к модулю LVTTL) • кабельная сборка для подключения LVTTL к DUT (тестируе...
    по запросу
  • 16-битный цифровой модуль LVDS (низковольтная дифференциальная передача сигналов). В комплект входит: • LVDS модуль • кабельная сборка для подключения к генератору – 2 шт.
    по запросу
  • 16-битный цифровой модуль LVDS (низковольтная дифференциальная передача сигналов). В комплект входит: • LVDS модуль • кабельная сборка для подключения к генератору – 2 шт. • коаксиальная кабельная сборка (SMA-тип) для подключения LVTTL к DUT (тестиру...
    по запросу
  • Программная опция векторного генератора сигналов (IQ-модуляция).
    по запросу
  • Программная опция увеличения частоты генератора с 350 МГц до 500 МГц.
    по запросу
  • Программная опция увеличения частоты генератора с 500 МГц до 1 ГГц.
    по запросу
  • Аппаратная опция термостатированного опорного генератора, Пределы допускаемой относительной погрешности частоты опорного генератора: ±1*10-7 (23 ± 3°C). Температурная стабильность: ±1*10-9 (0 … 40°C). Совместимость: • ВЧ-генераторы серий АКИП-3209, ...
    145 539 Р
  • Программное обеспечение SigIQPro в версии для генерация сигналов Bluetooth (лицензия на программное обеспечение, одна лицензия на один серийный номер генератора). • Поддержка создания сигналов для спецификаций BR, EDR, LE. • Поддержка скорости переда...
    по запросу
  • Программное обеспечение SigIQPro в версии для генерация сигналов IoT (лицензия на программное обеспечение, одна лицензия на один серийный номер генератора). • Беспроводная сеть с низкой скоростью передачи данных преимущественно вне помещений. • Обычн...
    по запросу
  • Программное обеспечение SigIQPro в версии для генерация сигналов OFDM (лицензия на программное обеспечение, одна лицензия на один серийный номер генератора). • Генерация cигналов пользовательской IQ и OFDM модуляции, включая цифровую модуляцию, польз...
    по запросу
