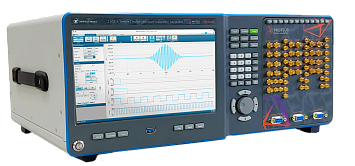

Генератор сигналов P2582B
Cерия: Proteus BENCHTOP
Нет в наличии
| Цена (с НДС): |
|
| Торговая марка: | Tabor |
| Срок гарантии (лет): | 3 |
| Количество каналов | 2 |
| Частотный диапазон ДО | 5 ГГц |
| Выходной уровень (минимум) | 100 мВпик-пик |
| Выходной уровень (максимум) | 1,2 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 16 |
| Память (СПФ) | 2 ГБ (опции 4 ГБ, 8 ГБ) |
| Экран (см, разрешение) | 22,86 см, цветной, емкостной, сенсорный |
| Особенности | Частота дискретизации 2,5 ГГц. Маркерные выходы – 8. Компактная настольная платформа управляется с помощью внешнего ПК. Время нарастания < 40 пс. Широкие возможности по программированию, полная поддержка IVI (C++, CVI, LabView), Python & MATLAB драйвер и Wave Design Studio. |
| Интерфейс | USB, LAN, опция - GPIB |
Генератор сигналов Proteus P2582B2-канальный генератор СПФ и трансивер, АЦП 16 бит, частота дискретизации 2,5 Гбит / с Полоса пропускания 8 ГГц, опция 12-битного дигитайзера 2,7 ГГц / с для системы управления с обратной связью и генерации условных сигналов Отличный фазовый шум и паразитные характеристики Интегрированный NCO для цифрового преобразования с повышением частоты до микроволновых частот Автономная настольная платформа 4U шириной 19 дюймов, с сенсорным дисплеем 9 дюймов, USB 3.0, 10G Ethernet и высокоскоростными интерфейсами thunderbolt. Память для создания сигналов сигналов до 16 ГБ с возможностью одновременной генерации и загрузки сигналов Потоковая передача данных в реальном времени непосредственно на FPGA для непрерывной и бесконечной генерации сигналов Настраиваемая пользователем ПЛИС для конкретных приложений Инновационное последовательное программирование, ориентированное на задачи, для максимальной гибкости при создании любого мыслимого сценария.

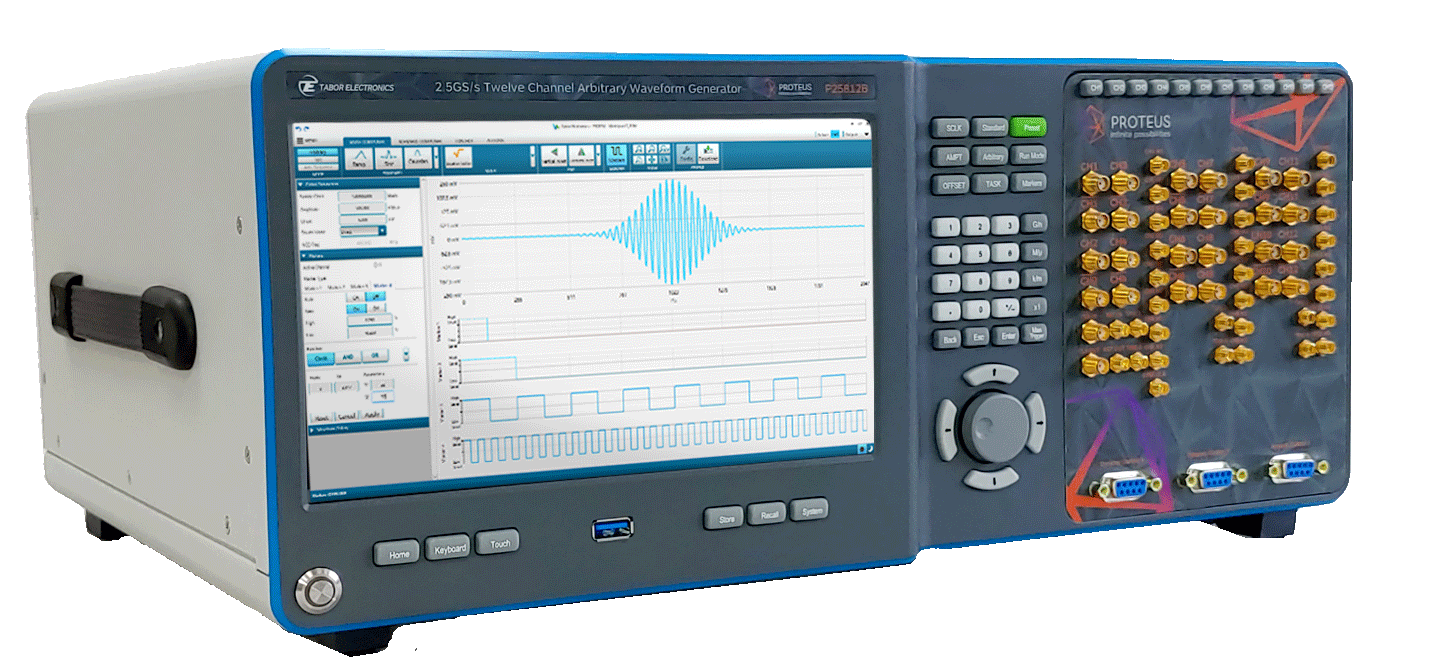

Proteus P2582B - это двухканальный генератор сигналов произвольной формы с частотой дискретизации 2,5 Гбит/с, выполненный в автономном корпусе высотой 4U, и шириной 19" с 9" сенсорным экраном и встроенным ПК.
Серия генераторов Proteus предлагает технологически передовые функции и конфигурации, объединяющие возможность передачи, приема и цифровой обработки сигналов в одном приборе. P2582B предлагает лучшую в отрасли производительность, включая инновационное программирование, потоковую передачу данных в реальном времени, быстрый контур обратной связи для генерации сигналов в зависимости от условий и настраиваемую пользователем ПЛИС для решений, специфичных для конкретного приложения.
Ключевые особенности
Автономный и простой в использовании

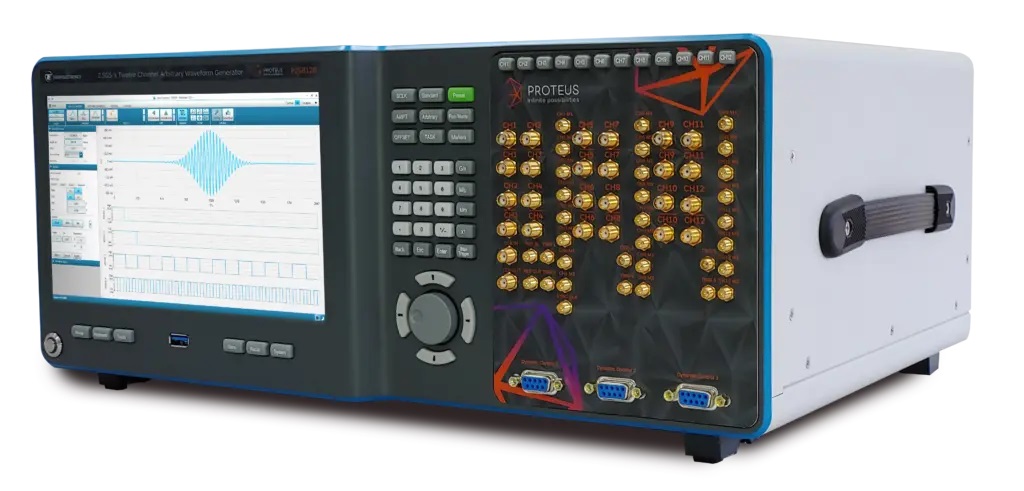

Настольная версия серии Proteus предлагает до 12 каналов в настольном исполнении 4U, 19". Благодаря 9-дюймовому сенсорному дисплею и встроенному ПК настольная платформа позволяет пользователям программировать прибор без использования внешнего ПК. Пользователи могут программировать прибор с бортового ПК, используя различные среды программирования, такие как Matlab, LabView, Python и другие. Таким образом, для синхронизированных, фазово-когерентных, многоканальных приложений, таких как квантовая физика и радиолокация, приемопередатчик сигналов произвольной формы Proteus является идеальным, высокопроизводительным и экономически эффективным решением.
Сверхбыстрая скорость передачи данных
Тратите больше времени на настройку сгенерированного сценария, чем на его реальное выполнение? В платформе Proteus Benchtop используется соединение PCI express Gen 3x8 lanes, обеспечивающее скорость передачи данных до 64 Гбит/с. Благодаря этому приемопередатчик сигналов произвольной формы Proteus обеспечивает самую быструю загрузку сигналов, доступную сегодня на рынке, экономя один из самых ценных ресурсов - время.
Система управления с обратной связью
Многие современные приложения требуют условной генерации сигналов в зависимости от входных сигналов из окружающей среды. Приемопередатчик сигналов произвольной формы Proteus безупречно объединяет ЦАП и АЦП в одной системе, управляемой одной ПЛИС для оптимальной синхронизации и минимальной задержки. Эта высокоскоростная система управления обеспечивает контур обратной связи для быстрого принятия решений "на лету" с минимальной задержкой.
Генерируйте любые мыслимые сценарии
Новая серия предлагает инновационное программирование последовательности, ориентированное на задачу, где пользователь может изменить полную настройку прибора в каждой строке таблицы задач. Кроме того, пользователи приборов серии Proteus могут не только одновременно генерировать и загружать сигналы, они могут передавать данные непосредственно в ПЛИС без необходимости использования встроенной памяти. Это позволяет генерировать случайные, уникальные и бесконечно длинные сценарии непосредственно с управляющего ПК при скорости ЦАП до 6 ГГц/с. Таким образом, независимо от того, является ли ваш сценарий чрезвычайно сложным, бесконечным или даже динамичным, вы можете генерировать его с помощью моделей серии Proteus.
Расширенные характеристики, каталоги, брошюры
-
461.75 КБ
-
360.16 КБ
Статьи, обзоры
-
Генераторы/трансиверы сигналов произвольной формы серии Proteus
Дата публикации: 02.10.2020 г. | длительность: 00:01:36 | просмотров: 174
