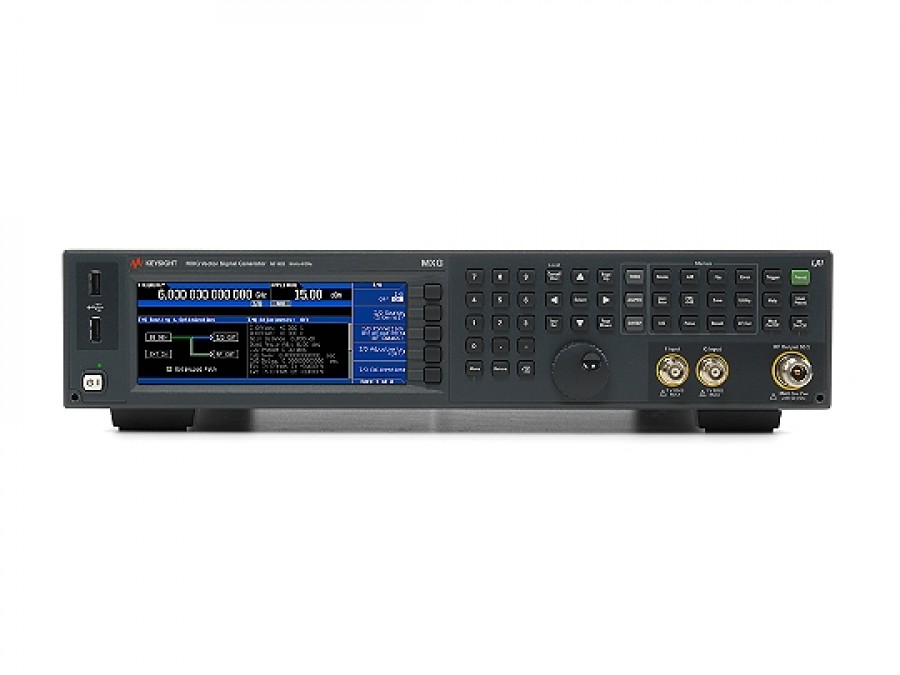

Генератор сигналов N5182B
Нет в наличии
| Цена (с НДС): |
|
| Стоимость поверки (с НДС): |
по запросу
|
| Торговая марка: | Keysight Technologies |
| Госреестр СИ: | №71351-18 до 01.06.2023 г. |
| Количество каналов | 1 |
| Частотный диапазон ОТ | 9 кГц |
| Частотный диапазон ДО | 3 / 6 ГГц |
| Опорный генератор (погрешность установки частоты) | н/д |
| Выходной уровень (минимум) | -60 дБм |
| Выходной уровень (максимум) | 18 дБм (24 с опцией 1EA) |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | опция - АМ | опция - ЧМ | опция - ФМ | опция - ИМ | опция - I/Q |
| ГКЧ | да |
| Экран (см, разрешение) | да |
| Особенности | Генератор модулирующих сигналов с полосой частот 160 МГц - сигналы произвольной формы и сигналы I/Q в реальном времени. Широкий набор опций - модуляция короткими импульсами, улучшенные ультранизкие характеристики фазового шума, многофункциональный генератор, ступенчатый аттенюатор, большая выходная мощность. Компактный корпус, высота 2U, возможность монтажа в стойку. |
| Интерфейс | GPIB | USB | LAN |
Векторный генератор ВЧ-сигналов Keysight N5182BГенератор модулирующих сигналов с полосой частот 160 МГц (неравномерность АЧХ ±0,2 дБ): сигналы произвольной формы и сигналы I/Q в реальном времени Память модулирующего сигнала произвольной формы с максимальной ёмкостью для воспроизведения 1 Гвыб, внутренний твёрдотельный накопитель 30 Гбайт или внешний съёмный твердотельный накопитель объёмом 8 Гбайт Возможность генерации сигналов произвольной формы и в реальном времени стандартов LTE, HSPA+, WLAN, GNSS, DVB и многих других с использованием встроенных возможностей, а также программного обеспечения Signal Studio или MATLAB Многоканальная генерация модулирующих сигналов с модулем интерфейса цифровых сигналов N5102A, сигналов MIMO и имитация замираний с использованием генератора модулирующих сигналов и эмулятора канала N5106A PXB Тестирование чувствительности приёмника радиолокационной станции, определение характеристик АЦП или отношения сигнал-шум смесителя с помощью сигналов, имеющих исключительно низкий уровень фазового шума и паразитных составляющих Возбуждение усилителей мощности и исследование их нелинейного поведения с использованием лидирующих в отрасли характеристик относительного уровня мощности в соседнем канале и высокой выходной мощности Тестирование широкополосных приёмников и компонентов для сетей стандарта 802.11ac WLAN с помощью одноблочного технического решения, обеспечивающего полосу модуляции 160 МГц с заводской коррекцией АЧХ Поддержка широкого круга технологий для сотовой и беспроводной связи, видеовещания и глобальных спутниковых навигационных систем с использованием программного обеспечения Signal Studio Возможность имитации в реальном времени сигналов LTE, GNSS, DVB и многих других Использование памяти воспроизведения сигналов объёмом 1 Гвыб для длительного, изменяющегося во времени функционального тестирования приёмников с использованием специализированных сигналов
Диапазон частот
– Опция 503: от 9 кГц (от 5 МГц в режиме I/Q-модуляции) до 3 ГГц
– Опция 506: от 9 кГц (от 5 МГц в режиме I/Q-модуляции) до 6 ГГц
Внешние входы I/Q-модулятора
– Полоса частот: модулирующие сигналы (I или Q) - до 100 МГц (ном)
ВЧ-сигналы (I + Q) - до 200 МГц (ном)
– Смещение I или Q: ±100 мВ (разрешение 200 мкВ)
– Баланс усиления I/Q: ±4 дБ (разрешение 0,001 мкВ)
– Ослабление I/Q: от 0 до 50 дБ (разрешение 0,01 дБ)
– Настройка угла квадратуры: ±200 единиц
– Уровень возбуждения на входе, соответствующий полной шкале (I+Q): 0,5 В на нагрузке 50 Ом (ном)
Расширенные характеристики, каталоги, брошюры
-
37.48 МБ
-
12.21 МБ
-
16.52 МБ
-
4.08 МБ
