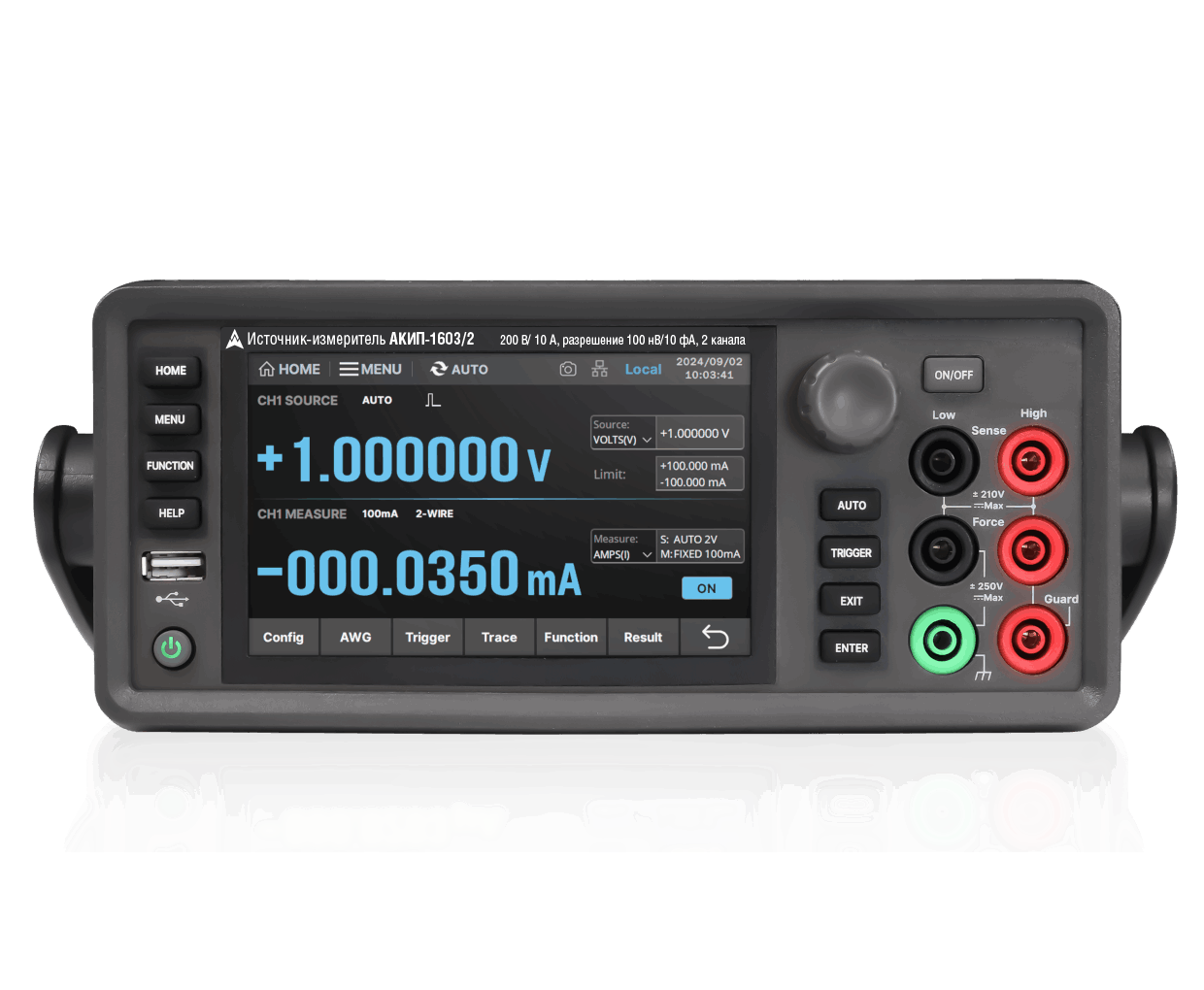

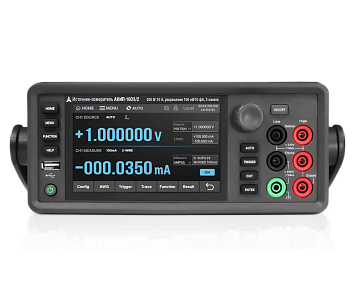

Источник-измеритель АКИП-1603/2
Cерия: АКИП-1603
Ограниченное количество
На складе в Москве: 1 шт.
| Цена (с НДС): |
1 000 065 Р
|
| Торговая марка: | АКИП |
| Срок гарантии (лет): | 3 |
| Число каналов | 2 |
| Диапазон воспроизведения напряжения | ± 0,1 мкВ… ±210 В |
| Диапазон воспроизведения тока | ±10 фА…±3,03 А (DC), ±10 фА… ±10,5 А (импульс) |
| Погрешность воспроизведения U/I | ±0,015%...±0,02% (базовая) |
| Номинальная/ Макс. мощность | 31,8 Вт |
| Диапазон измерений напряжения | ±0,1 мкВ… ±200 В |
| Диапазон измерений тока | ±10 фА…±3,03 А (импульс ±10 А) |
| Диапазон измерений сопротивления | 1 мкОм…200 МОм |
| Схема измерения R | 2 пр, 4 пр |
| Погрешность измерений U/ I /R | ±0,015%...±0,02%/ ±0,06% (базовая) |
| Разрядность индикатора | 6,5 разрядов (источник), 6,5 разрядов (измеритель) |
| Особенности | двухканальный 4-х квадрантный источник-измеритель (SMU) с работой в режимах источник напряжения, источник тока, измеритель напряжения/ тока (амперметр), измеритель сопротивления. Внутренняя память 100 К точек с метками времени. Импульсный режим, развертка/ Sweep, развертка по списку/List, математические вычисления, допусковый тест. Минимальная длительность импульса 50 мкс. Генерация сигналов произвольной формы, режим сканирования по списку (от 10 мкс). Поддержка 2 пр. и 4 пр. режимов измерения (Remote Sensing), выходной фильтр, 12 внешних портов запуска (6 входов, 6 выходов). Поддержка команд SCPI, функция веб-сервера. Сенсорный емкостный ЖКИ (TFT), диаг. 12 см, 480x272 точек, макс. формат индикации «21.000.00» |
| Интерфейс | USB (2), LAN, аналоговый порт I/O, (опция GPIB – кабель адаптер) |
Серия: АКИП-1603
АКИП-1603 — это высокоточный источник-измеритель (Source Measure Unit, SMU), предназначенный для комплексного тестирования и анализа характеристик широкого спектра электронных компонентов и материалов. Устройство сочетает в себе функции программируемого источника напряжения и тока, а также высокоточных измерителей напряжения и тока, что позволяет одновременно подавать и измерять электрические величины с исключительной точностью.
Ключевые технические характеристики
Функциональные возможности
АКИП-1603 поддерживает пять базовых рабочих режимов:
Источник-измеритель АКИП-1603 также предлагает расширенные функции генерации и сканирования:
Для точного измерения малых сопротивлений реализованы:
Интерфейсы и управление
АКИП-1603 оснащён современным пользовательским интерфейсом:
Применение
Благодаря высокой чувствительности, работе в четырёх квадрантах и широкому диапазону выходных параметров, АКИП-1603 идеально подходит для:
Конструкция и надёжность
Модель доступна в двух конфигурациях:
АКИП-1603/1 — одноканальная версия
АКИП-1603/2 — двухканальная версия с ограничениями по совместному току каналов для защиты блока питания
Ключевые технические характеристики
- Разрядность измерений: 6½ разрядов (2 100 000 отсчётов)
- Минимальное разрешение:
- По току: 10 фА
- По напряжению: 100 нВ
- Максимальные выходные параметры:
- Напряжение: ±210 В
- Постоянный ток: ±3 А
- Импульсный ток: до ±10.5 А (при длительности импульса от 50 мкс)
- Скорость измерений: до 100 000 точек в секунду
- Минимальный интервал триггера: 10 мкс
- Внутренняя память: поддержка буфера до 100 000 точек с привязкой по времени
Функциональные возможности
АКИП-1603 поддерживает пять базовых рабочих режимов:
- Источник напряжения
- Источник тока
- Вольтметр
- Амперметр
- Омметр
Источник-измеритель АКИП-1603 также предлагает расширенные функции генерации и сканирования:
- Постоянный ток/напряжение (DC)
- Импульсный режим — минимальная длительность импульса 50 мкс
- Линейное и логарифмическое сканирование
- Списковый (list) режим с шагом от 10 мкс
- Произвольная форма сигнала (Arbitrary waveform)
Для точного измерения малых сопротивлений реализованы:
- 4-проводная схема измерения
- Delta-метод компенсации термо-ЭДС
Интерфейсы и управление
АКИП-1603 оснащён современным пользовательским интерфейсом:
- 5" TFT-дисплей с разрешением 800×480
- Ёмкостной сенсорный экран
- Поддержка графического и цифрового отображения данных (Graph и Roll view)

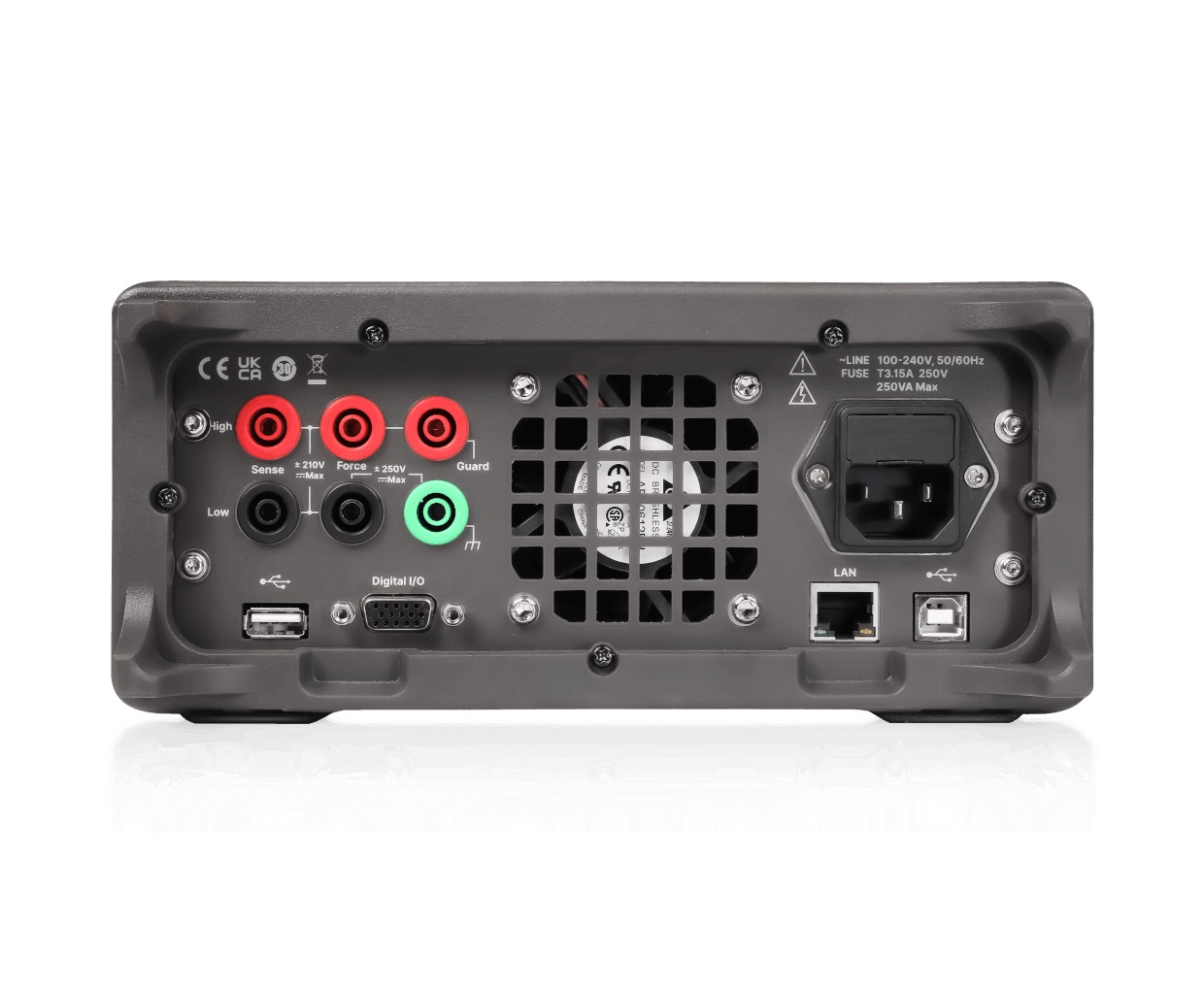

- Интерфейсы подключения:
- USB Device / USB Host (USB 2.0)
- LAN (10/100BASE-T)
- Цифровой I/O (DB15) — 6 входов и 6 выходов для синхронизации и триггеров
- Опциональный адаптер USB-GPIB для совместимости с устаревшими системами
- Инструмент поддерживает SCPI-совместимые команды, а также драйверы IVI-C и LabVIEW, что делает его удобным для интеграции в автоматизированные измерительные комплексы.
Применение
Благодаря высокой чувствительности, работе в четырёх квадрантах и широкому диапазону выходных параметров, АКИП-1603 идеально подходит для:
- Характеризации полупроводниковых приборов: диодов, транзисторов, MOSFET, фотодетекторов, светодиодов, лазерных диодов
- Тестирования новых материалов: органических полупроводников, наноструктур, графена, перовскитов
- Измерения малых сопротивлений и утечек в микроэлектронике
- Исследований в области фотоэлектричества и энергетики: солнечные элементы, аккумуляторы, топливные элементы
- Использования в научно-исследовательских и образовательных лабораториях
Конструкция и надёжность
- Режим высокой ёмкости: до 50 мкФ (против 0.01 мкФ в стандартном режиме)
- Изоляция и безопасность: макс. напряжение на нагрузке относительно земли — ±250 В
- Рабочая температура: от 0 °C до +50 °C, влажность — 30–80% без конденсации
- Соответствие стандартам EMC (IEC 61326-1) и безопасности (EN 61010-1, UL 61010-1)
Модель доступна в двух конфигурациях:
АКИП-1603/1 — одноканальная версия
АКИП-1603/2 — двухканальная версия с ограничениями по совместному току каналов для защиты блока питания
| Источник-измеритель АКИП-1603/2 | 1 шт. |
| Шнур питания | 1 шт. |
| Кабель USB | 1 шт. |
| Измерительный провод | 2 шт. |
| Краткая инструкция по эксплуатации | 1 шт. |
