Fluke 96270A/LL/HF/75/S

Cерия: Fluke 96270A
Нет в наличии
Цена (с НДС):
10 871 529 Р
Стоимость поверки (с НДС):
по запросу
Торговая марка : Fluke
Срок гарантии (лет) : 1
Госреестр СИ: №64924-16 (срок действия до 07.09.2021 г.)
Страна производитель: Великобритания
Поделиться:

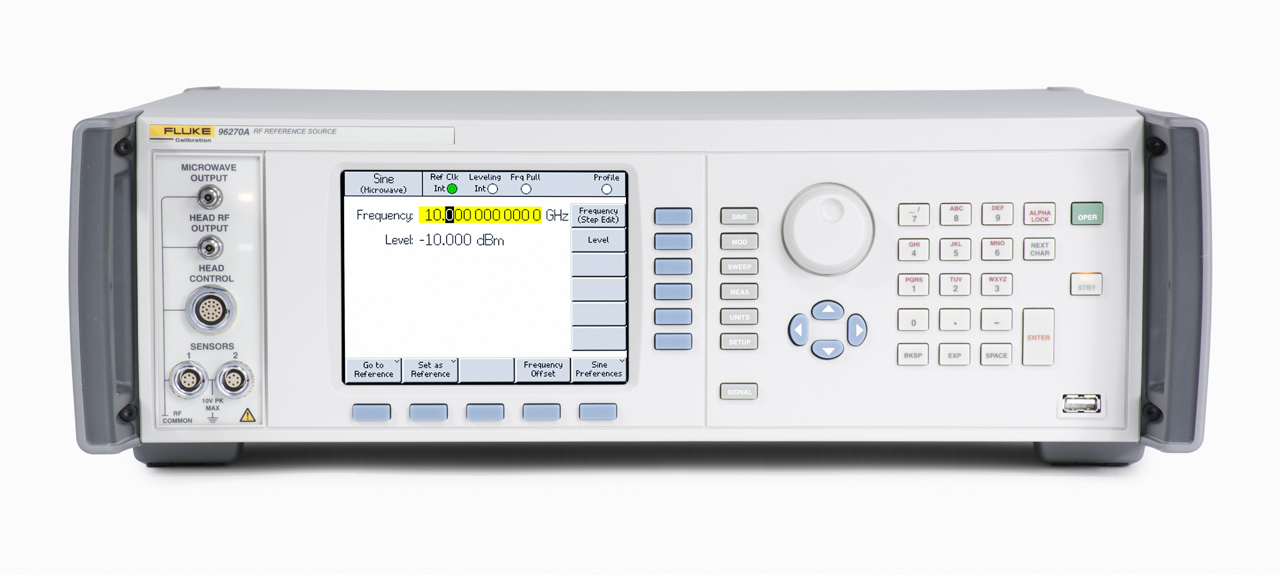

Источник опорных радиочастотных сигналов с низким уровнем фазовых шумов Fluke 96270A/LL/HF/75/S

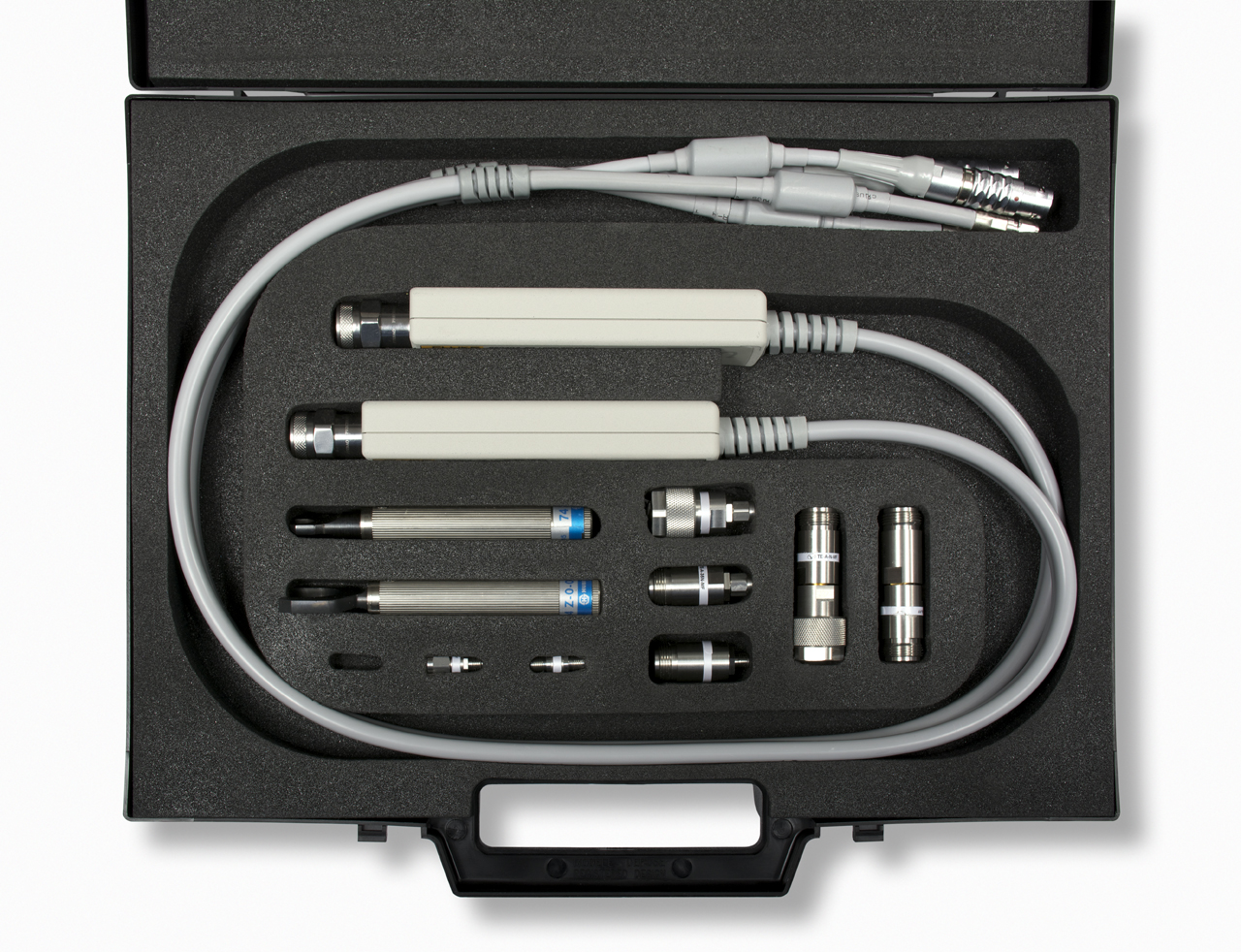

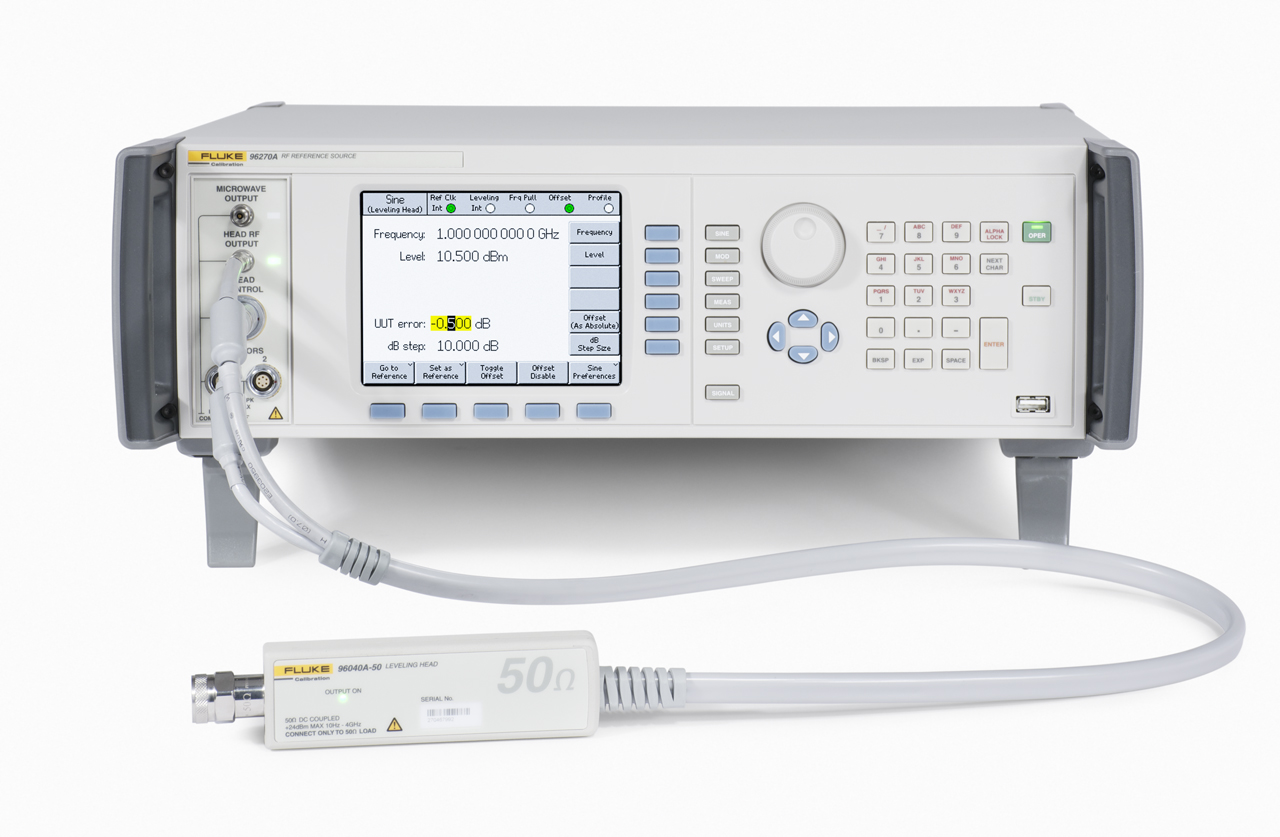

в комплекте с регулировочными головками 50 Ом и 75 Ом 4 ГГц
с низкоуровневым выходом СВЧ
с регулировочным комплектом ВЧ
NUSB

Опорный источник ВЧ сигналов Fluke 96270A предназначен для воспроизведения и измерений параметров немодулированных синусоидальных и модулированных (АМ, ЧМ, ФМ) сигналов с нормированным уровнем фазовых шумов в широком частотном и динамическом диапазонах.
Это наиболее простой, точный и затратно эффективный прибор для калибровки анализаторов спектра, ВЧ-датчиков мощности и других приборов, работающих в диапазоне до 27 ГГц. Его уровень точности сигнала и затухания, высокая чистота сигнала и точная модуляция с низким уровнем искажений делают этот опорный источник превосходным генератором сигналов общего назначения, который может использоваться для калибровки анализаторов спектра, датчиков мощности ВЧ, аттенюаторов и аналогичных приборов. Его низкий уровень фазового шума обеспечивает превосходные показатели фазового шума.

Основные преимущества

«Самохарактеристика»·позволяет избежать расчета поправочных коэффициентов для каждого компонента в системе доставки сигнала
Точная доставка сигнала, где результат соответствует заданным значениям, прямо на входе тестируемого устройства до 27 ГГц
Охватывает широкий диапазон нагрузки калибровки ВЧ
Уменьшает количество приборов и взаимосвязей, необходимых для вашей системы калибровки ВЧ
Встроенный частотный счетчик 300 МГц и двойные показания измерителя мощности устраняют необходимость в дополнительных приборах
Специальный интерфейс для каждой калибровки упрощает выполнение технических задач
Упрощает расчеты неопределенности
Снижает затраты на обслуживание системы ВЧ
Благодаря автоматизации снижает время калибровки анализатора спектра на 50 % по сравнению с ручными методами

Диапазон частот:
Выход регулировочной головки [50 Ом]: от 1 МГц до 4 ГГц
Прямой выход СВЧ: от 1 МГц до 27 ГГц [с низкоуровневой опцией]
Выход СВЧ с ВЧ опцией: от 1 кГц до 27 ГГц [с низкоуровневой опцией]
Разрешение: 10 мкГц
Погрешность установки частоты: ±(5*10-8 f + 5*10-6)
Диапазон уровня выходного сигнала относительно 1 мВт (1 дБм):
от –130 до +24 дБм (50 Ом) до 125 МГц
от –130 до +20 дБм (50 Ом) от 125 МГц до 1,4 ГГц
от –130 до +14 дБм (50 Ом) свыше 1,4 ГГц
от –130 до +18 дБм (75 Ом) до 125 МГц
от –130 до +14 дБм (75 Ом) от 125 МГц до 1,4 ГГц
от –130 до +8 дБм (75 Ом) свыше 1,4 ГГц
Разрешение: 0,001 дБм

Фазовый шум на 1 ГГц: –144 дБн/Гц, типовой, при смещении от 10 кГц до 100 кГц
Модуляция АМ, ЧМ, ФМ, внутренняя и внешняя до 4 ГГц (регулировочная головка и СВЧ-выход); затягивание частоты и внешняя регулировка
Качание частоты от 1 МГц до 4 ГГц (регулировочная головка); от 1 МГц до 27 ГГц (СВЧ-выход). Линейный или логарифмический. Начало-конец или центр-размах
Частотомер внутренний: 300 МГц
Совместимость показаний измерителя мощности: термодатчик Rhode & Schwarz серии NRP-Z, модели 51, 52, 55.03, 55.04, 56, 57 и 58
Температура Эксплуатация: от 0 °C до 50 °C, 23 °C ± 5 °C для указанной производительности
Стандартные интерфейсы IEEE-488.2 (GPIB)
Габариты (В x Ш x Г) 146 мм x 442 мм x 551 мм с ручками.
Монтаж в стандартную стойку 19 дюймов (483 мм) при использовании монтажного комплекта Y9600
Масса 18 кг
