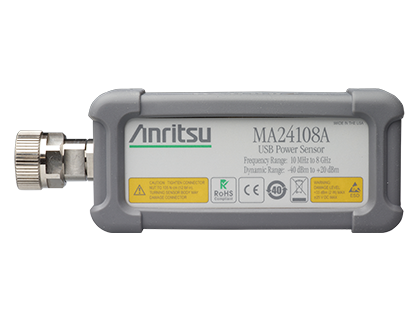

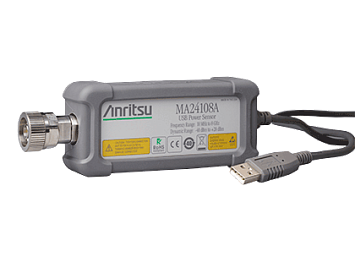

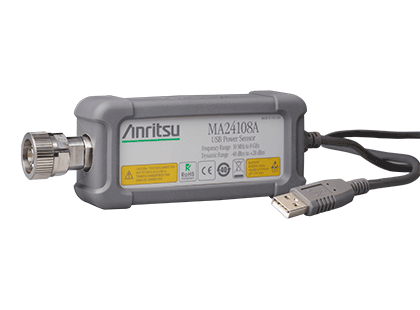

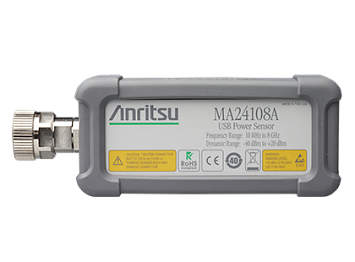

Преобразователь поглощаемой мощности измерительный MA24108A

Датчик MA24108A построен по архитектуре "двойной путь", которая подобно тепловым датчикам предоставляет истинные измерения среднего квадратического значения во всем частотном и динамическом диапазоне, позволяя пользователям выполнять высокоточные измерения средней мощности для гармонических, мультитональных сигналов и сигналов с дискретной модуляцией до 8,0 ГГц. Датчик MA24108A имеет возможность внутреннего и внешнего запуска, что облегчает измерение мощности отдельного слота TDMA-сигналов, а также измерения импульсной мощности периодических и непериодических сигналов.

Датчиком MA24108A можно управлять с персонального компьютера через бесплатное программное обеспечение PowerXpert™. Датчик также совместим со следующими продуктами Anritsu: Spectrum Master™, BTS Master™, VNA Master™ и экономичными анализаторами спектра MS271xB. Датчик легко подключается к прибору через кабель USB-A/micro-B. Высокоточный измеритель мощности (опция 19) является программной опцией, которая позволяет соединить заданный прибор с датчиком мощности.

Основные характеристики

Частота: 10 МГц – 8 ГГц

Видеополоса: 50 кГц

Динамический диапазон: от -40 дБм до +20 дБм

КСВ: от 1,12 до 1,35 (в зависимости от частоты)

Время нарастания: менее 8 мкс

Погрешность измерения: от 3% до 4% (в зависимости от частоты)

Разъем: до 8 и 18 ГГц - N(m), до 26 ГГц - K(m)
