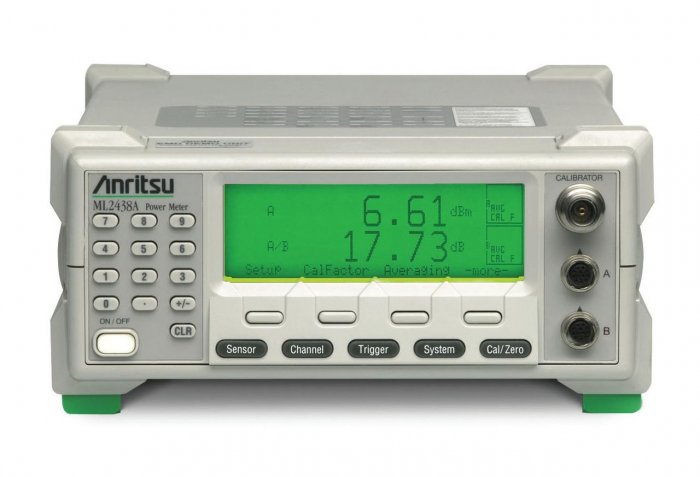

Измеритель мощности ML2438A

2-канальный измеритель мощности ML2437A совмещает преимущества точности теплового измерителя, скорость диодного измерителя и графическое отображение результатов измерителя пиковой мощности. Частота дискретизации более 35 кГц, динамический диапазоном 90 дБ на одном датчике. Возможность отображения графиков является стандартной функцией прибора. Прочный корпус и дополнительный NiMH аккумулятор высокой емкости обеспечивают лабораторную точность показаний в полевых условиях.

Динамический диапазон 90 дБ

Типовые системы ATE в сфере коммуникаций работают в динамическом диапазоне от 60 до 80 дБ. MA247xD с динамическим диапазоном 90 дБ заменяет два датчика с динамическим диапазоном 50 дБ. Далее, РЧ реле больше не требуется для двух датчиков. За счет этого снижается сложность программного обеспечения и дополнительно ускоряется процесс проверки.

Датчик EEPROM

Все датчики серии MA24xx снабжаются встроенной памятью стандарта EEPROM для хранения данных о коэффициенте калибровки и частоте. Это дает измерителю мощности возможность автоматически вводить интерполяцию и поправки к получаемым значениям, повышая точность и удобство работы.

Высокая надежность

Прочный поликарбонатный корпус выдерживает удары при падении и предназначен для работы в тяжелых полевых условиях. Так как в корпусе отсутствуют вентиляционные отверстия, измеритель защищен от влаги. Дополнительную защиту обеспечивают такие аксессуары как крышка передней панели и мягкий чехол (опции). Датчики мощности также изготовлены в защищенном исполнении, чтобы выдерживать эксплуатацию в полевых условиях.

Повышенная точность

Неопределенность из-за несоответствия обычно является самым большим источником погрешности. Датчики мощности серии MA24xx обычно дают улучшение от 5 до 6 дБ в обратных потерях датчика, срезая наполовину неопределенность из-за несоответствия. Высокоточный датчик серии MA244xD снабжен блоком соответствия, который дополнительно улучшает обратные потери на 5–6 дБ, срезая неопределенность несоответствия еще наполовину.

Таблица смещений для корректировки потери пути

Компенсация истинной частотной характеристики глушителей, соединителей, кабелей, реле и других устройств для настройки и испытаний повышает точность измерения. Поэтому в серии ML2430A может использоваться таблица смещений «затухание-частота» в дополнение к традиционным возможностям смещения с фиксированными дБ. Когда перед подключением датчика мощности устанавливается новый широкополосный ограничитель мощности серии 1N, таблица смещений компенсирует частотный отклик. Таким образом, из этой комбинации получается точный датчик с защитой от “выгорания”.

Управление через программные клавиши меню

Программные клавиши меню облегчают управление прибором, делая пользовательский интерфейс намного понятнее. Цифровая клавиатура упрощает пользовательский интерфейс.

Аккумулятор

Дополнительный “умный” NiMH аккумулятор поддерживает высокую плотность заряда для работы в течение всего 8-часового рабочего дня. Точное измерение расхода, <Цикл быстрой зарядки 2 часа и отсутствие эффекта памяти, присущего аккумуляторам NiCd, делают этот аккумулятор еще более привлекательным.

Вольтметр

Серия ML2430A также поддерживает высокоскоростное измерение напряжения. Разъем на задней панели используется для замеров напряжения или работает как вход В/ГГц с поддержкой поправки коэффициента при автоматической калибровке датчика.
