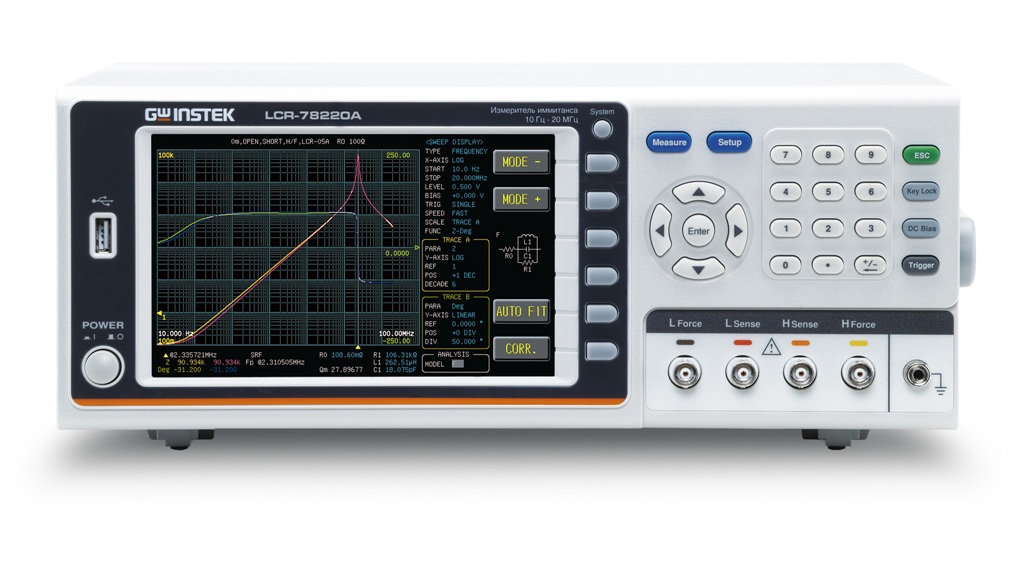

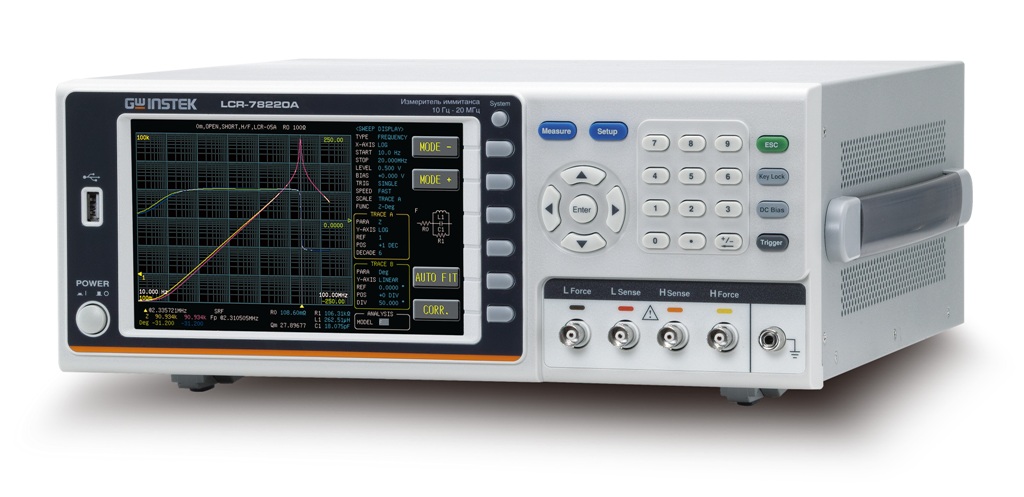

Измеритель иммитанса LCR-78220A

Cерия: LCR-78000A
Нет в наличии
Цена (с НДС):
3 036 131 Р
Торговая марка: GW Instek
Срок гарантии (лет): 1
Страна производитель: ТАЙВАНЬ (КИТАЙ)
Измеряемые параметры импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc)
Погрешность ±0,08%
Электрическое сопротивление (от) 10 мОм
Электрическое сопротивление (до) 100 МОм
Разрешение (R) 0,01 мОм
Электрическая емкость (от) 50 фФ
Электрическая емкость (до)
Разрешение (C) 0,01 пФ
Индуктивность (от) 10 нГн
Индуктивность (до) 100 кГн
Разрешение (L) 0,1 нГн
Частота тест сигнала 10 Гц - 20 МГц
Диапазон частот Не фиксированный
Особенности прецизионный анализатор компонентов для высокочастотных измерений характеристик радиодеталей (17 параметров). | Выбор архитектуры эквивалентной схемы из 7 типов (сочетание компонентов в ИУ из вариантов меню), в которых схемы №№ А – D содержат по 3 электронных компонента эмулируемой цепи, три схемы №№ Е - G включают по 4 компонента эмулируемой эквивалентной цепи (функциональность аналогично Wayne Kerr WK6500B/P и Keysight 4990A). Непрерывное (по диапазону частот) и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы (Auto FIT), цифр. растяжка (Zoom ±). Парал./ последов. схема замещения при измерении. Допусковый тест (Pass/Fail), источник внутр. пост. смещения ± 12В. Перекл. вых. импеданс - 25 Ом/ 100 Ом. Частота тест-сигнала
Интерфейс GPIB, LAN, RS-232, USB (2)
Уровень тест сигнала Перем. напряжение (АС) 10 мВ…2 В (≤1 МГц), 10 мВ…1 В (>3 МГц или при F≤ 1 МГц и Rвых=25 Ом). Перем. ток (АС) 100 мкА…20 мА (Rвых=100 Ом) / 200 мкА…40 мА (Rвых=25 Ом). Уровень пост. тест-сигнала (DC) до 1 Впост. (40 мА). Разрешение установки 1 мВ/ 10 мкА
