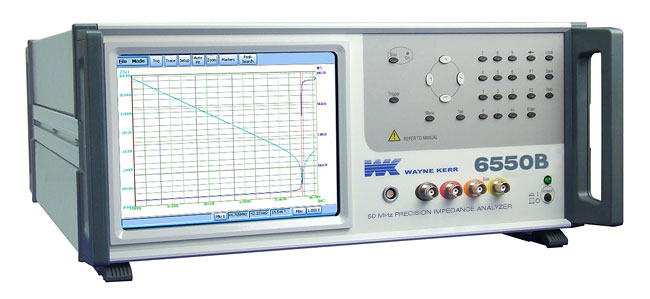

Анализатор импеданса прецизионный WK 6550B

Cерия: WK 6500B
Нет в наличии
Цена (с НДС):
5 577 038 Р
Стоимость поверки (с НДС):
по запросу
Торговая марка: Wayne Kerr
Срок гарантии (лет): 1
Госреестр СИ: №60119-15 до 27.01.2025 г.
Страна производитель: СОЕДИНЕННОЕ КОРОЛЕВСТВО
Измеряемые параметры Полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q)
Погрешность 0,05%
Электрическое сопротивление (от) 0,01 мОм
Электрическое сопротивление (до) 2 ГОм
Разрешение (R) 0,01 мОм
Электрическая емкость (от) 1 фФ
Электрическая емкость (до) 1 Ф
Разрешение (C) 1 фФ
Индуктивность (от) 0,1 нГн
Индуктивность (до) 2 кГн
Разрешение (L) 0,1 нГн
Частота тест сигнала 20 Гц ... 50 МГц
Диапазон частот Не фиксированный
Особенности Большой графический сенсорный ЖК-дисплей и интуитивный пользовательский интерфейс. Отображение в виде графика зависимости 2-х любых измеряемых параметров от частоты, уровня, смещения (режим анализа). Широкие функциональные возможности по сбору, анализу, отображению и хранению информации. Управление с помощью мыши и клавиатуры.
Интерфейс GPIB, USB, LAN
Уровень тест сигнала 5 мВ ... 1 В
Анализаторы импеданса прецизионные WK 6500 предназначены для проведения высокоточных измерений как основных параметров пассивных радиокомпонентов (индуктивность, емкость, сопротивление, проводимость), так и сопутствующих (добротность, тангенс угла потерь, фазовый угол) в диапазоне частот от 20 Гц до 120 МГц.

Принцип действия анализаторов основан на измерении напряжений на измеряемом объекте и встроенном эталоне. На основании измерений этих напряжений, при различных фазовых соотношениях опорного и измеряемого сигнала, встроенный микропроцессор рассчитывает электрические характеристики измеряемого объекта, которые выводятся на цифровой дисплей.

Конструктивно анализаторы выполнены в виде одного блока. Во внутреннем объеме металлического корпуса расположены электронные узлы и компоненты, обеспечивающие функционирование анализатора.

Анализаторы WK 6500 представлены 14-ю моделями, отличающимися между собой верхним значением частоты тест-сигнала и наличием режима графического анализа на дисплее, отражающего зависимость 2-х измеряемых параметров от переменной (частота, смещение, уровень тест-сигнала). В обозначении модели анализаторов после цифр 65 следуют цифры, обозначающие максимальную рабочую частоту в МГц, а индексы «В» и «Р» обозначают наличие или отсутствие графического анализа соответственно.

Преимущественная область применения: электро-радиопромышленность, связь, научные исследования.

Измеритель RLC WK6550B 1 шт.
Инструкция по эксплуатации 1 шт.
Шнур питания 1 шт.
Тестовая колодка 1J10111 шт.
USB-память 1 шт.
Калибровочный сертификат 1 шт.
