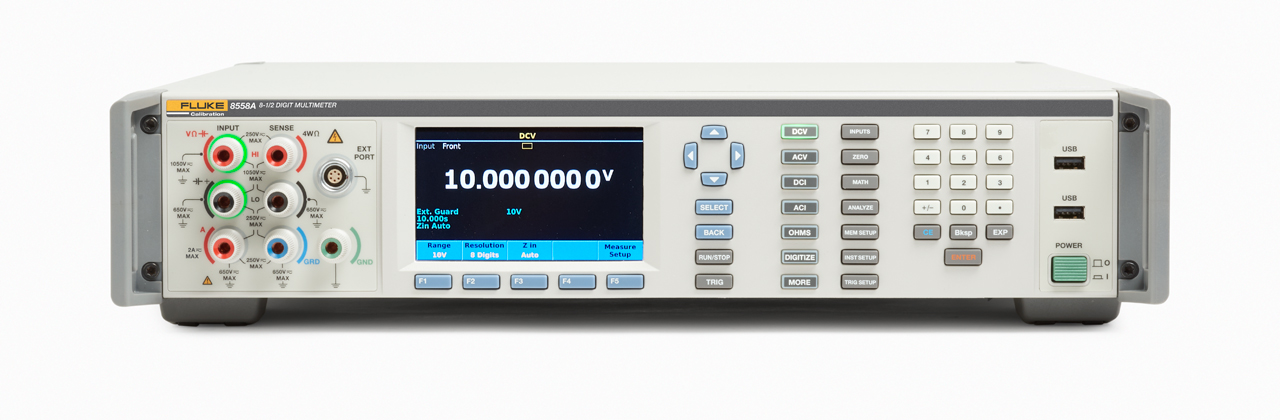

Мультиметр цифровой прецизионный 8558A

8,5-разрядный мультиметр 8558A с функцией оцифровки сигналов с частотой дискретизации 5 Мвыб/с и высоким разрешением идеально подходит для автоматизации работ в лабораториях и тестирования в производственных условиях. Благодаря высокоскоростной системе Fluke новой конструкции и самой быстрой в отрасли схеме прямого цифрового преобразования, достигается существенное повышение производительности тестирования многих автоматизированных систем, требующих сочетания высочайшей скорости и точности. Прибор демонстрирует уникальную точность в широком диапазоне измерений, выполняя девять функций измерений при помощи интуитивно понятного интерфейса пользователя с выводом данных и графиков на цветной экран.

Мультиметр 8558A образует единую платформу с полнофункциональным эталонным мультиметром FLUKE 8588A. Платформа во всех конфигурациях оснащена универсальным интуитивно понятным интерфейсом пользователя с простой для навигации структурой меню, а также набором совместимых команд SCPI, используемых для автоматических систем. Платформа 8588A обеспечивает передачу данных, имеющих разрешение 4,5 разрядов, со скоростью не менее 100 000 показаний/с через интерфейсы GPIB, USBTMC или Ethernet либо сохранение данных во внутренней памяти объемом до 15 млн показаний.

Основные функции и характеристики прецизионного мультиметра FLUKE 8558A

Напряжение постоянного тока

От 100 мВ до 1000 В (макс. 1050 В)

2,02x полной шкалы

Максимальное разрешение: 1 нВ

4,0 мкВ/В (с ДВ 95 %), 5,7 мкВ/В (с ДВ 99 %), годовая точность

0,5 мкВ/В (с ДВ 95 %), 0,65 мкВ/В (с ДВ 99 %), суточная стабильность

Апертура отсчетов от 0 до 10 сек (разрешение 200 нс)

Постоянный ток

От 10 мкА до 2 А (8558A)

2,02x полной шкалы

Максимальное разрешение: 1 пА

9 мкА/В (с ДВ 95 %), 12 мкА/В (с ДВ 99 %), годовая точность

Апертура выборки от 0 нс до 100 с

Напряжение переменного тока

От 10 мВ до 1000 В, частота от 1 Гц до 10 МГц, (макс. 1050 В для Vср.кв.)

2,02x полной шкалы для Vразмах, 1,2x полной шкалы для Vср.кв.

Максимальное разрешение: 1 нВ

80 мкВ/В (с ДВ 95 %), 103 мкВ/В (с ДВ 99 %), годовая точность

Переменный ток

От 10 мкА до 30 А (только для 8588A; 2 A для 8558A)

2,02x полной шкалы для Vразмах, частота от 1 Гц до 100 кГц, 1,2x полной шкалы для Vср.кв.

Максимальное разрешение: 1 пА

300 мкА/В (с ДВ 95 %), 387 мкА/В (с ДВ 99 %), годовая точность

Сопротивление

От 1 Ом до 10 ГОм (макс. 20 ГОм)

2,02x полной шкалы

Максимальное разрешение: 10 нОм

10 мкОм/Ом (с ДВ 95 %), 13 мкОм/Ом (с ДВ 99 %), годовая точность

Режимы измерения: при низком токе, при высоком напряжении, истинного сопротивления (Tru Ohms™)

Дискретизированное напряжение

От 100 мВ до 1000 В (макс. 1050 В)

2,02x полной шкалы

Максимальное разрешение: 18 бит

Частота дискретизации 5 Мвыб/с

Полоса пропускания до 20 МГц

Дискретизированный ток

От 10 мкА до 30 А (только для 8588A; 2 A для 8558A)

2,02x полной шкалы

Максимальное разрешение: 18 бит

Частота дискретизации 5 Мвыб/с

Полоса пропускания до 4 МГц

Частота или период

Напряжение, до 10 МГц

Ток, до 100 кГц

Частота до 100 МГц на разъеме BNC

0,5 мкГц/Гц, годовая точность

Емкость

от 1 нФ до 100 мФ

400 мкФ/Ф, годовая точность

Температура

Термометр PRT или термопара

5 мК, годовая точность

РЧ-мощность

Датчик серии NRP Rhode & Schwarz, внешние шунты для постоянного и переменного тока

Измерения постоянного и переменного тока через внешние шунты

Шунт A40B и любые другие внешние шунты

Скорость получения показаний

1 показание/с при разрешении 8,5 разряда и сохранении в памяти

100 000 показаний/с при разрешении 4,5 разряда и сохранении в памяти

До 500 000 показаний/с при сохранении в энергозависимой памяти в виде дискретизированного напряжения и тока

До 500 000 показаний/с при передаче через USB в бинарном формате

Память для результатов измерений

15 млн показаний

7,5 млн показаний с временными метками

Интерфейсы GPIB, USBTMC, Ethernet

Встроенные совместимые команды SCPI для удаленного управления

Режим эмуляции приборов 8508A и 3458A

Библиотека программ калибровки с полной поддержкой ПО MET/CAL™ в режиме эмуляции прибора Fluke 8508A

Драйвер IVI (взаимозаменяемый виртуальный прибор)

USB-накопитель для надежной передачи данных в формате CSV

Типы запуска

Запуск вручную

Запуск по внешнему сигналу на входном разъеме BNC и запуск по сигналу на выходном разъеме BNC

Запуск по внутреннему событию или уровню сигнала

Запуск по событию таймера

Запуск по периоду времени

Запуск по событию в линии

Запуск по команде на шине
