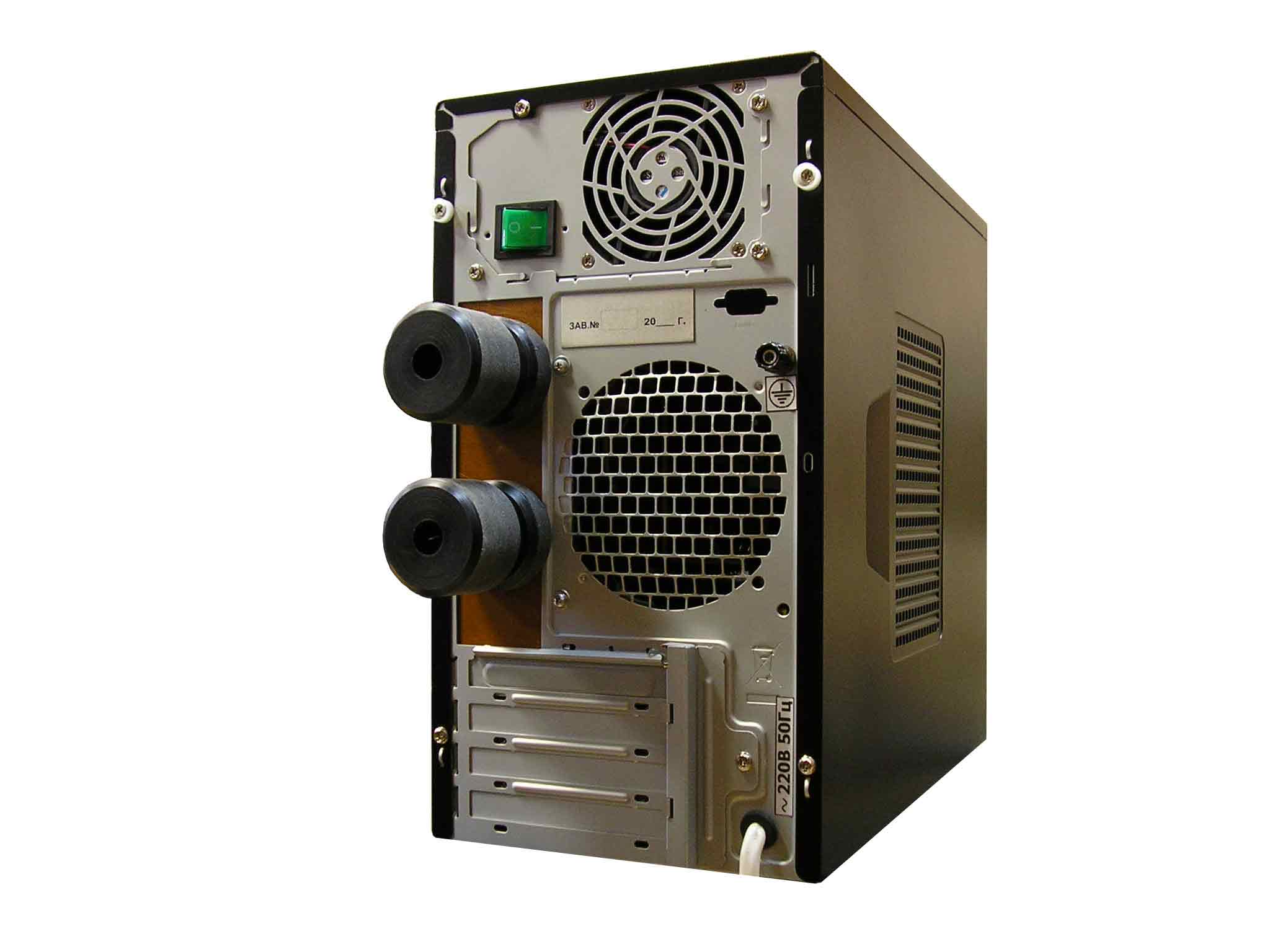

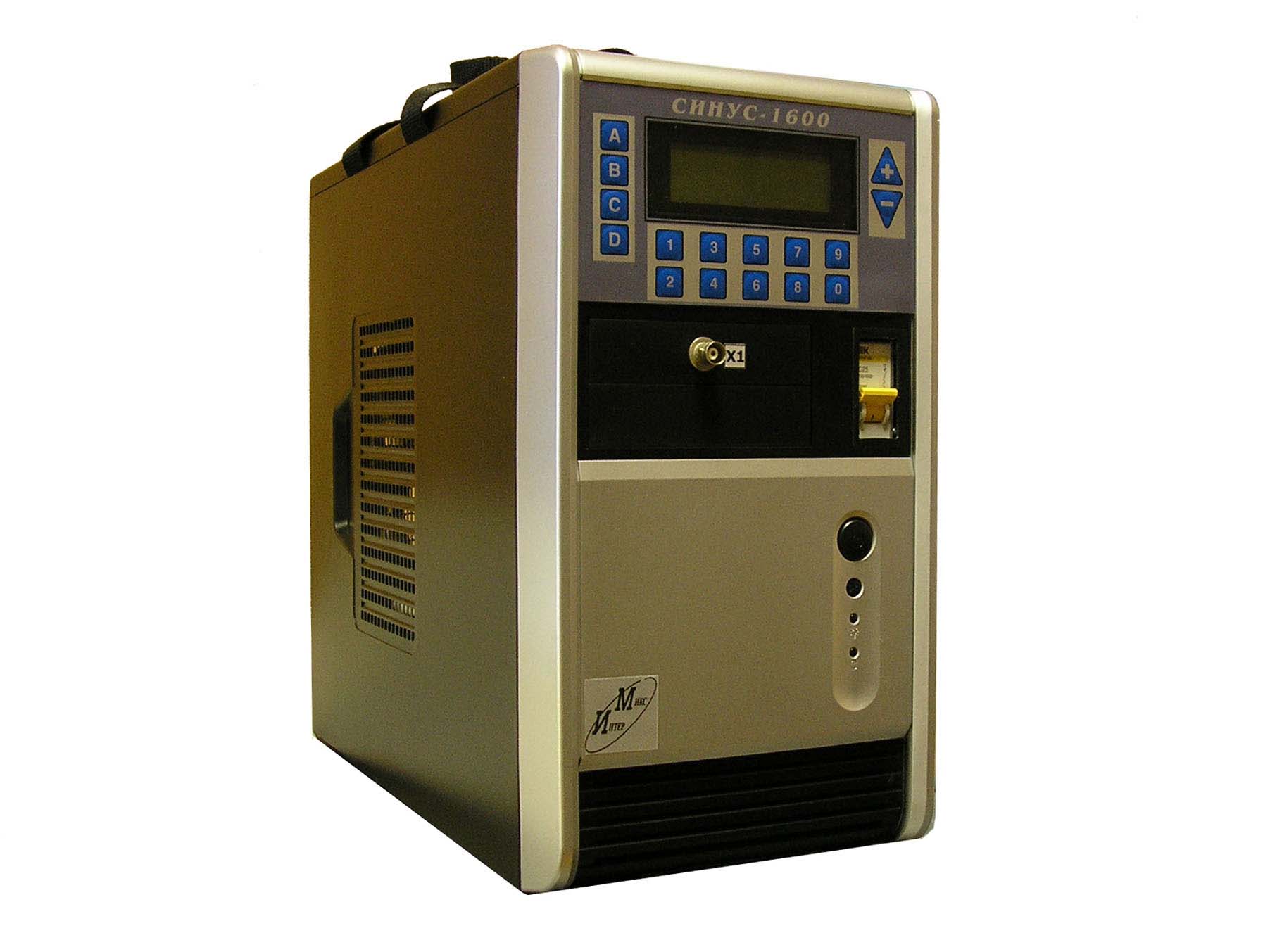

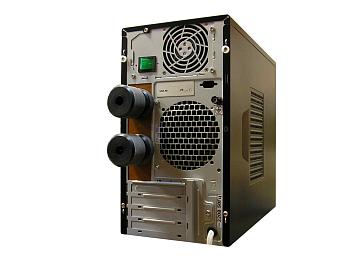

Комплект для испытания СИНУС-1600

Комплект СИНУС-1600 рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 25 до 125 А. В некоторых случаях при установке срабатывания максимальнотоковой защиты, равной 10 Iн расц, можно использовать данный комплект для испытания АВ с номинальным током расцепителя 160 А. Кроме того, данный комплект может быть использован для испытания тепловых расцепителей с номинальным током от 10 до 500 А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон регулирования и измерения испытательного тока.....20-1600 А

Диапазон задания и измерения длительности протекания тока:

в кратковременном режиме.....0,02-2,54 с

в длительном режиме.....0,02-999,99 с

Максимальное значение длительности испытательного тока I=200 А.....300 с

Максимальное значение длительности испытательного тока, I=1000-1600 А.....60 с

Максимальное значение тока, потребляемого из сети.....40 A

Напряжение питающей сети.....220+/-22 В

Максимальное значение мощности, потреблямой из сети:

в кратковременном режиме, при (Iмакс = 1600 А).....9 кВА

в длительном режиме, при (Iмакс = 500 А).....3 kBА

Приведенная погрешность измерения силы испытательного тока не более.....+/-3%

Относительная погрешность измерения длительности протекания тока и времени отключения АВ не более.....+/-3%

Габаритные размеры и масса комплекта:

длина.....500 мм

ширина.....200 мм

высота.....400 мм

масса.....18 кг
