Осциллограф АКИП-4156/2

Серия: АКИП-4156

Серия осциллографов АКИП-4156 представлена моделями с 8 каналами и полосой пропускания 350 МГц, 500 МГц и 1 ГГц. Устройства оснащены 12-битными АЦП с частотой дискретизации до 5 Гвыб/с и максимальной длиной записи до 2,5 Гвыб/канал. В основе серии — технология SPO (Super Phosphor Oscilloscope), обеспечивающая скорость захвата сигналов до 160 000 осциллограмм в секунду, а также функцию цветовой градации с 256 уровнями и режим отображения по шкале цветовой температуры. Осциллографы используют инновационную цифровую систему запуска с высокой чувствительностью и низким джиттером, поддерживающую множество режимов синхронизации, включая синхронизацию по последовательным шинам.

Возможности анализа сигнала расширены такими инструментами, как запись исторических данных, функции поиска и навигации по длинным записям, тест с маской, построение диаграммы Боде, анализ параметров мощности. Это позволяет эффективно захватывать, сохранять и анализировать длинные записи. Кроме того, приборы обладают широким набором измерительных и математических функций, а также поддерживают декодирование последовательных протоколов.

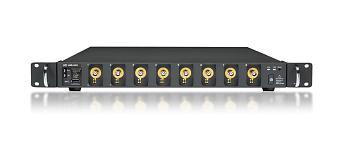

Модели серии АКИП-4156 выполнены в виде компактного модуля без встроенного дисплея и цифровых каналов (функция MSO отсутствует). Несколько осциллографов АКИП-4156 можно синхронизировать с помощью 64-канального распределителя синхронизации (SYN64), формируя масштабируемую систему сбора данных с количеством каналов до 512. При необходимости отдельный модуль АКИП-4156 может работать как автономный осциллограф при подключении внешнего дисплея и мыши. Удалённое управление поддерживается через интерфейс LAN, включая доступ через веб-браузер. Интегрированный интерфейс Ethernet со скоростью 1000 Мбит/с и полный набор команд SCPI позволяют быстро и эффективно реализовывать автоматизированные измерительные системы.

Ключевые особенности

  - 12-битный аналого-цифровой преобразователь (АЦП) обеспечивает высокую вертикальную разрешающую способность и точность измерений

- Низкий уровень шумов: 140 мкВскз. при полосе 1 ГГц

- Длина записи до 2,5 Гвыб/канал — позволяет анализировать длительные процессы с высоким временным разрешением

- Цифровая система запуска с высокой чувствительностью и минимальным джиттером

- Интеллектуальные режимы запуска: по фронту, наклону, импульсу, окну, неполному импульсу (Runt), интервалу, сбою, шаблону, квалифицированному импульсу, N-му фронту, нарушению установки/удержания, задержке, видеосигналу (поддержка HDTV). Функция Zone Trigger упрощает настройку сложных условий запуска с помощью графической зоны на экране

- Синхронизация и декодирование последовательных шин: поддерживаются протоколы I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester и ARINC429

- Режим сегментированного захвата (Sequence) — разделяет максимальную длину записи на до 170 000 сегментов в соответствии с заданными условиями запуска, обеспечивая минимальное мёртвое время между сегментами для эффективного захвата редких событий

- Функция записи истории сигналов (History) — сохраняет до 170 000 осциллограмм для последующего анализа

- Автоматические измерения по более чем 60 параметрам, включая статистический анализ с гистограммами, трендами, треками, измерениями с маской, а также поддержка измерений на математических, исторических трассах

- 8 математических трасс (до 8 Мвыб для БПФ), включая фильтрацию, сложение, вычитание, умножение, деление, интегрирование, дифференцирование, извлечение квадратного корня и др. Поддержка редактора формул для создания пользовательских выражений

- Расширенные функции анализа данных: поиск по сигналу (Search), навигация по длинным записям (Navigate), цифровой вольтметр, счётчик частоты, гистограмма сигнала, диаграмма Боде, анализ параметров мощности, тест двойного импульса (Double Pulse Test)

- Высокоскоростное аппаратное усреднение и режим Hi-Res, а также аппаратная функция теста по маске с инструментом Mask Editor для создания пользовательских масок

- Поддержка внешнего генератора сигналов 50 МГц

- Интерфейсы подключения:

  - 1 × USB Host 3.0

  - USB 2.0 Host

  - USB 3.0 Device (с поддержкой USBTMC)

  - 1000 Мбит/с Ethernet (LAN)

  - HDMI (вывод изображения)

  - Вход внешнего триггера (External Trigger In)

  - Выход Aux Out (Pass/Fail, Trigger Out)

  - Вход 10 МГц

  - Выход 10 МГц

- Встроенный веб-сервер — позволяет управлять прибором удалённо через LAN с помощью веб-браузера

- Поддержка удалённого управления по протоколу SCPI

- Поддержка подключения внешней мыши и клавиатуры для удобной работы в автономном режиме

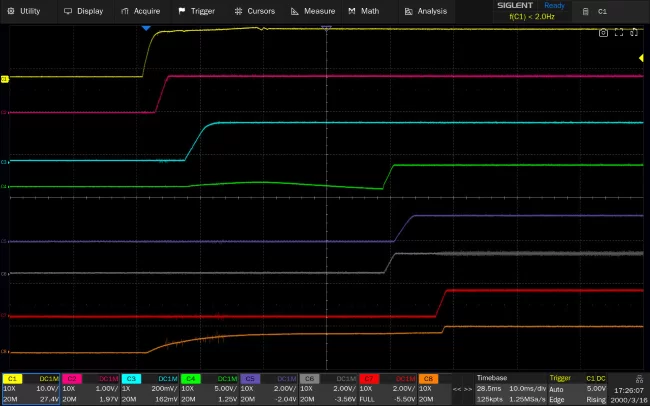

Анализ последовательности включения питания Современные электронные системы включают в себя множество микросхем и модулей, инициализация и работа которых могут взаимно влиять друг на друга. Проверка последовательности включения питания позволяет убедиться, что сигналы от различных модулей схемы активируются в правильной временной последовательности, что предотвращает конфликты и обеспечивает стабильность всей системы. Например, нарушение порядка включения питания в системах связи может привести к ошибкам передачи данных. По мере роста сложности электронных схем возрастает и трудоёмкость тестирования последовательности запуска. Осциллографы серии АКИП-4156 способны захватывать полный процесс включения всех ключевых сигналов в рамках одного цикла измерения. Это значительно сокращает время тестирования, повышает эффективность и минимизирует ошибки, обусловленные необходимостью многократных измерений. В случае сложных схем с 8 шинами питания данная функция позволяет выполнить измерение за один запуск, обеспечивая полную синхронизированную картину временных соотношений между напряжениями.

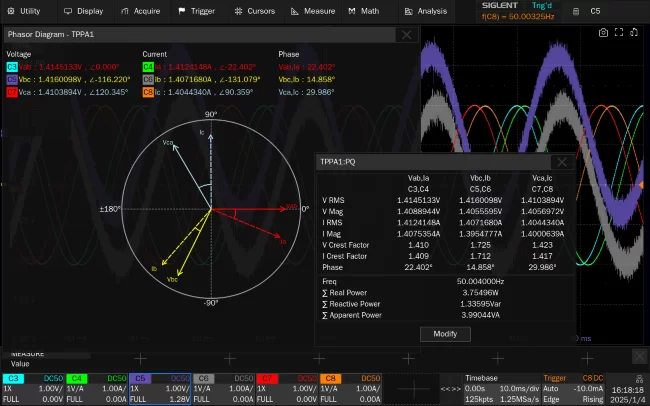

	Анализ трёхфазных систем питания Использование 8-канального осциллографа для анализа трёхфазных систем питания позволяет одновременно подключиться ко всем фазам, обеспечивая полный охват измеряемой системы. Прибор синхронно измеряет сигналы напряжения и тока по трём фазам, точно фиксируя форму сигналов и их параметры в реальном времени. Пользователь может напрямую наблюдать и сравнивать фазовые соотношения между каналами, оперативно выявляя дисбаланс и асимметрию в нагрузке. Благодаря функции быстрого преобразования Фурье (БПФ), многоканальный осциллограф выполняет детальный анализ гармоник в трёхфазных сигналах, выявляя искажения формы сигнала и уровень гармонических составляющих, что критически важно для оценки качества электроэнергии. Дополнительно доступно специализированное программное обеспечение для анализа трёхфазных систем, которое поддерживает построение векторных диаграмм (для диагностики электродвигателей), оценку качества питания, анализ пульсаций напряжения и расчёт КПД. Это делает АКИП-4156 мощным инструментом для разработки, тестирования и обслуживания промышленного оборудования, систем электропитания и энергетических установок.

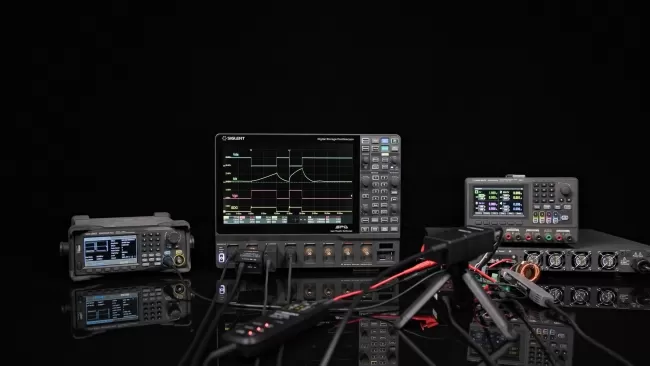

Комплексное решение для тестирования полупроводников на основе широкозонных материалов Выпуск новейших 8-канальных осциллографов АКИП в сочетании с оптически изолированными пробниками завершает формирование полной измерительной системы для тестирования полупроводниковых приборов на основе широкозонных материалов. Серия АКИП-4156 обеспечивает время нарастания сигнала на уровне пикосекунд (пс), что позволяет точно захватывать быстрые процессы переключения в устройствах на основе карбида кремния (SiC) и нитрида галлия (GaN). Осциллограф позволяет детально анализировать переходные процессы изменения напряжения и тока в моменты переключения, а также оценивать такие критические параметры, как выбросы, затухающие колебания и длительность фронтов. Полученные данные помогают инженерам оптимизировать топологию печатных плат, снизить паразитные индуктивности и ёмкости, а также улучшить общую целостность сигнала и электромагнитную совместимость (ЭМС). Высокая пропускная способность, 12-битное разрешение АЦП, малый уровень шумов и синхронизация нескольких каналов в одном приборе делают АКИП-4156 идеальным выбором для разработки и отладки современных высокочастотных источников питания, инверторов, преобразователей энергии и других силовых электронных систем, в которых используются широкозонные полупроводники. В совокупности с оптически изолированными пробниками это решение обеспечивает безопасность измерений при высоких напряжениях и высокой точности анализа быстропротекающих процессов.
	Гибкая многоканальная высокоскоростная система сбора данных на базе АКИП-4156 Осциллографы серии АКИП-4156 выполнены в компактном корпусе высотой всего 1U, что позволяет легко интегрировать её в модульные измерительные стойки и создавать гибкие многоканальные системы сбора данных. Несколько осциллографов могут быть объединены в единую высокоскоростную систему с суммарным количеством каналов до 512. Синхронизация модулей осуществляется с помощью низкоджиттерных сигналов запуска от 64-канального распределителя синхронизации SYN64, обеспечивающего минимальный разброс задержек между каналами. Каждый модуль в системе доступен для управления с центрального хоста через гигабитный интерфейс Ethernet (1000M LAN). Поддержка полного набора команд SCPI, а также наличие драйверов LabVIEW и IVI упрощают разработку автоматизированных тестовых систем и интеграцию прибора в существующие программные среды. Интерфейс LAN соответствует спецификации LXI (LAN eXtensions for Instrumentation), что гарантирует совместимость с современными сетевыми измерительными платформами. Для обеспечения точного временного согласования всех модулей в системе используется каскадная синхронизация опорных частот. Выход 10 МГц одного модуля подключается ко входу 10 МГц следующего, формируя цепочку, по которой распространяется общий опорный сигнал. Это позволяет синхронизировать тактовые генераторы всех приборов, обеспечивая единое временное основание и высокую когерентность измерений по всем каналам. Такая архитектура делает АКИП-4156 идеальным решением для приложений, требующих одновременного высокоскоростного сбора данных с большого числа каналов — таких как испытания энергосистем, аэрокосмические испытания, диагностика сложных электронных узлов, а также научные исследования, где критичны точность, масштабируемость и надёжность измерений.
