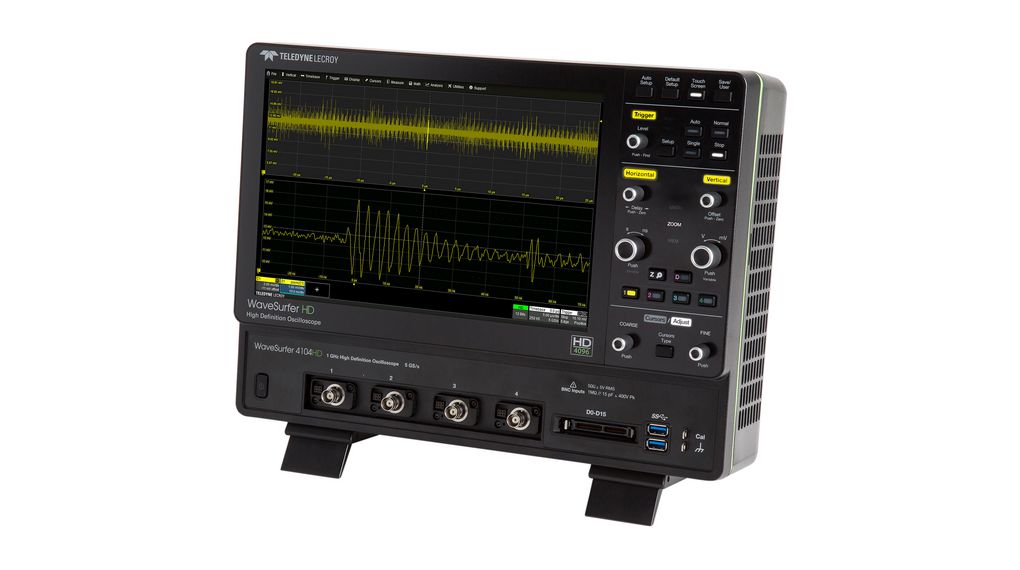

Осциллограф WaveSurfer 4034HDR
Не доступен для заказа
| Стоимость поверки (с НДС): |
5 220 Р
|
| Торговая марка: | Teledyne LeCroy |
| ФИФ ОЕИ: | №78095-20 до 27.04.2025 г. |
| Тип осциллографа | Цифровой |
| Число каналов | 4 |
| Полоса пропускания | 350 МГц |
| Максимальная частота дискретизации | 5 ГГц |
| Максимальный объем памяти | 25 МБ |
| АЦП (бит) | 12 |
| Сопротивление входа | 50 Ом, 1 МОм |
| Логические каналы | 16 (опция) |
| Особенности | Режим WaveScan - поиск аномалий в длинной записи по заданным условиям. Усовершенствованный интерфейс пользователя (MAUI). Авто- и курсорные измерения, расширенные функции математического анализа. Опции - синхронизации и декодирования сигналов шин I2C, SPI, UART-RS-232, CAN, CAN FD, LIN, FlexRay, функциональный генератор до 25 МГц, 16-канальный логический анализатор, анализатор мощности. Возможность интеграции с пакетами MathCad, MatLab, Excel. Приложение LabNotebook для создания отчетов и документирования результатов. Бесплатные программные опции цифрового вольтметра (4 разряда) и частотомера (5 разрядов). |
| Интерфейс | USB, LAN |
| Дисплей | TFT емкостной сенсорный, диагональ 30,7 см, разрешение 1280х800 |
| Масса (кг) | 5,3 |
Осциллограф высокого разрешения WaveSurfer 4034HDR, 350 МГцДекодирование с наложением на сигнал данных с интуитивным цветовым разделением для удобства наблюдения. Мощная и гибкая схема синхронизации Интерактивная таблица результатов декодирования с возможностью объединения до двух протоколов Автоматическое увеличение масштаба для изучения пакета данных одним касанием строки в таблице Поиск и фильтрация по заданным условиям Одновременная работа 4 аналоговыми и 16 цифровыми каналами: просмотр, измерения, анализ Независимый цифровой логический порт, без связи с аналоговыми каналами Комбинирование цифровых и аналоговых каналов для синхронизации по шаблону Поиск аномалий в цифровых сигналах с помощью WaveScan, трендов, статистики и гистограмм Самый передовой пользовательский интерфейс для цифровых осциллографов с сенсорным управлением Использование функции “Drag-and-drop” для сокращения времени настройки Доступ к большинству функций в одно касание Преобразует управление осциллографа в интерфейс анализатора спектра Автоматическое детектирование и маркировка пиковых значений Легкое выполнение измерений с привязкой к опорным уровням и дельта-маркерам Частота выходного сигнала до 25 МГц Пользовательский интерфейс генератора интегрирован непосредственно в оболочку осциллографа Набор предустановленных специальных форм и возможность создания сигналов произвольной формы Цифровой мультиметр 4 разряда, частотомер 5 разрядов Работает для любых каналов, обновление измерение даже при не синхронизированном сигнале Режимы измерения напряжения: DC, DC RMS или AC RMS Сохранение в одном файле LabNotebook всех связанных настроек, формы сигналов и изображений Возможность добавления описания к записи или размещения пометок на экране Функция “Flashback” вызов записи из памяти прибора для возврата состояния осциллографа как при сохранении, включая: настройки, осциллограммы и таблицы данных Извлечение файлов компонентов из файла записи (формат .LNB) или добавление других файлов в .LNB
В рамках спецпредложения осциллограф поставляется с полным пакетом программных опций!
WS4KHD-EMB TD Пакет для синхронизации и декодирования протоколов: I2C, SPI, UART-RS232.
WS4KHD-AUDIO TD Пакет для синхронизации и декодирования протоколов AudioBus (I2S, LJ, RJ)
WS4KHD-AUTO TD Пакет для синхронизации и декодирования протоколов: CAN, CAN FD, LIN, FlexRay
WS4KHD-PWR Программная опция анализа мощности
WS4KHD-FG Функциональный генератор до 25 МГц, ± 1,5 В (50 Ом), ЦАП 14 бит, синус, прямоуг., импульс, пила, шум, пост. ток.
Технология высокого разрешения HD4096 основана на 12-битных АЦП с высокой частотой дискретизации, обеспечивающих лучшее соотношение сигнал-шум на входе усилителя и применение системной архитектуры с низким уровнем собственного шума.
Это позволяет осциллографам WaveSurfer 4000 HDR выполнять захват, сбор данных и отображение сигналов с частотой до 1 ГГц с высокой дискретизацией и разрешением, в 16 раз больше, чем у 8-битных осциллографов.
Анализатор протоколов, синхронизация и декодирование последовательных данных
16-канальный логический анализатор
MAUI с функцией OneTouch
Анализатор спектра
Встроенный генератор сигналов
Цифровой мультиметр и частотомер
Цифровой мультиметр и частотомер являются бесплатным программным приложением
Приложение LabNotebook (записная книжка)
