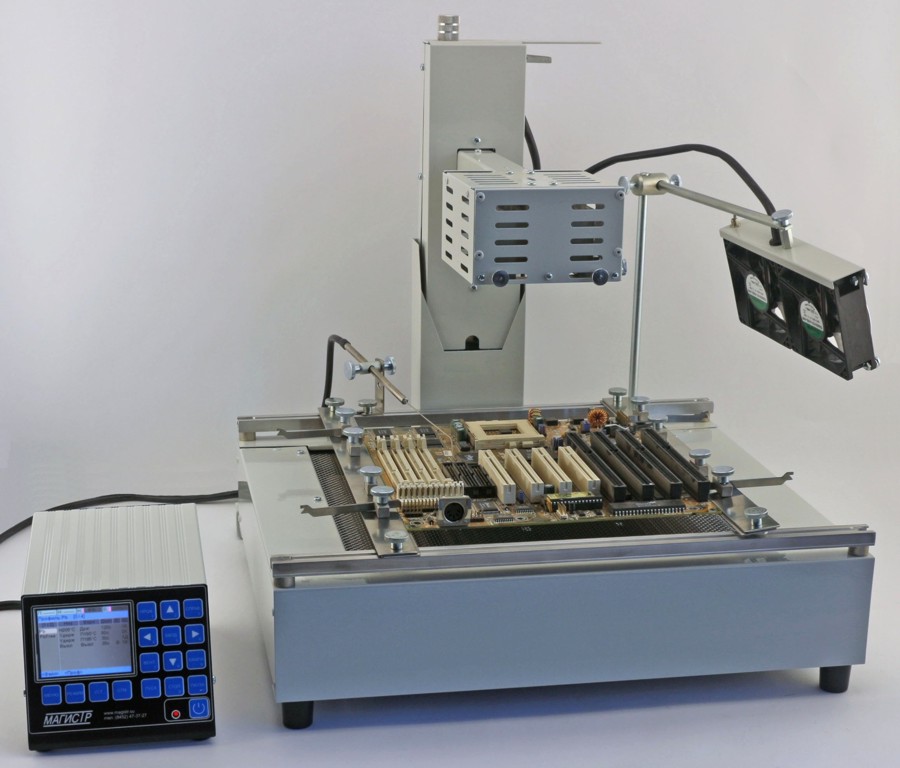

Паяльно-ремонтная станция Магистр Ц20-ИКМ (кварц), 280х300мм

Паяльно-ремонтная станция с инфракрасным нагревом по управляемому двухстороннему термопрофилю.

Встроенный вакуумный экстрактор (через верхний нагреватель) в кварцевом исполнении.

Ручной манипулятор вакуумного пинцета и мощный компресор

Точное поддержание заданных температур в термопрофилях благодаря внесению термодатчика в зону пайки.

Поддерживает технологию бессвинцовой пайки.

Комплект фторопластовых стойек допускает крепление печатных плат со сложной геометрией. Крепление стоек осуществляется через отверстия или за край платы.

Раздельное исполнение нижнего и верхнего подогрева позволяет работать на всей поверхностии спользуемой платы, в том числе и с корпусами расположенными на самом краю платы.

Наличие блока вентиляторов для принудительного охлаждения.

Соединение блока управления и ПК обеспечивается через стандартный удлинительный кабель (нуль-модемный RS-232) с разъемами DB9S и DB9Р, также возможно использование преобразователей USB-COM.

Верхний нагрев — кварцевый ИК-излучатель

Нижний нагрев — ИК-излучатель

Наименование параметра, характеристики Значение

Питание от сети переменного тока (частотой 50±1 Гц) напряжением , В 198-242

Потребляемая мощность, ВА, не более 2700

Минимальная поддерживаемая температура, ºС 100

Максимальная поддерживаемая температура, ºС 300

Точность поддержания температуры, не хуже ,% ± 5

Максимальная скорость нагрева, ºС/сек 1.0

Мощность нижнего ИК-излучателя, Вт 2400

Мощность верхнего кварцевого ИК-излучателя, Вт 400

Максимальное количество термопрофилей 250

Минимальный размер зоны пайки, мм 20 х 20

Максимальный размер зоны пайки, мм 60 х 60

Максимальный размер устанавливаемой платы, мм 300 x 400

Габаритные размеры блока управления, мм, не более 220x120x100

Масса блока управления, кг, не более 2

Габаритные размеры блока нижнего нагрева, мм, не более 410x350x150

Масса блока нижнего нагрева, кг, не более 8

Габаритные размеры блока верхнего нагрева, мм, не более 400x340x450

Масса блока верхнего нагрева, кг, не более 5
