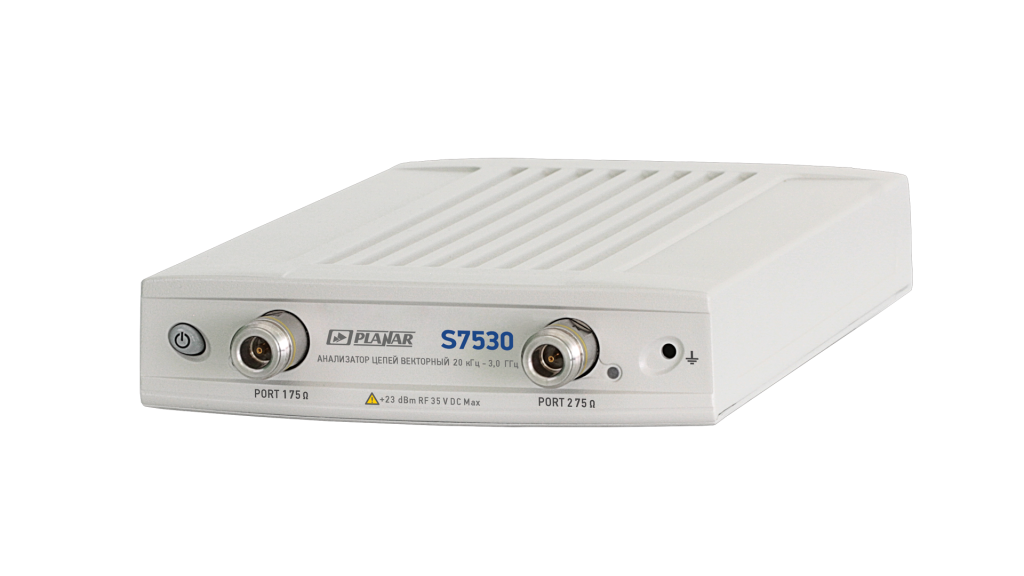

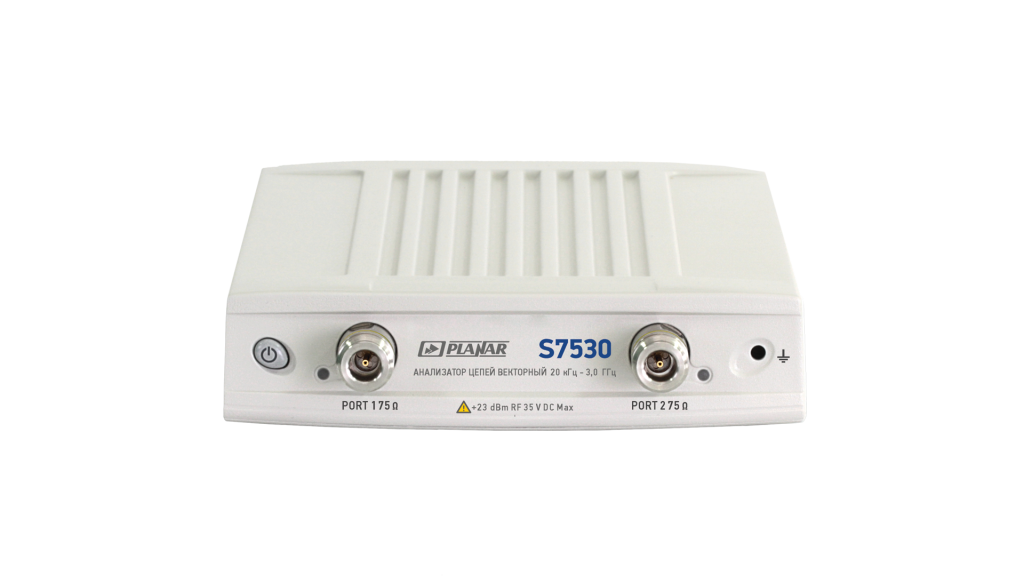

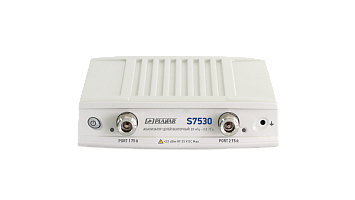

Анализатор цепей векторный S7530

Векторный анализатор цепей S7530 предназначен для проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Векторный анализатор цепей S7530 представляет из себя двухпортовый двунаправленный прибор.

Анализатор цепей поставляется с соединителями портов - тип N, розетка (75 Ом) по ГОСТ РВ 51914-2002. Наличие в приборе переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной 55 дБ.

Наличие удалённого управления позволяет использовать анализатор в составе измерительных комплексов.

Анализатор предназначен для работы с внешним компьютером, не входящим в комплект поставки.

Диапазон рабочих частот 20кГц…3ГГц

Динамический диапазон, не менее 123 дБ

Выходная мощность -50…+5 дБм

Время измерения на одной частоте 200 мкс

Импеданс, 75 Ω

Число портов 2

Измеряемые параметры S11, S21, S12, S22

Питание внешний блок питания 12 В,1,25 А

Диапазон рабочих температур от +5 до +40 °С

Размеры 297×160×44мм

Вес 1,3 кг
