GWinstek LCR-78110G

Добрый день. Не могу разобраться с подключением высоковольтной приставки для выводных компонентов к этому прибору.

Здравствуйте, у вас уже есть прибор и ВВ площадка , но не получается с коммутацией ? Или это попытка уяснить функциональность ?

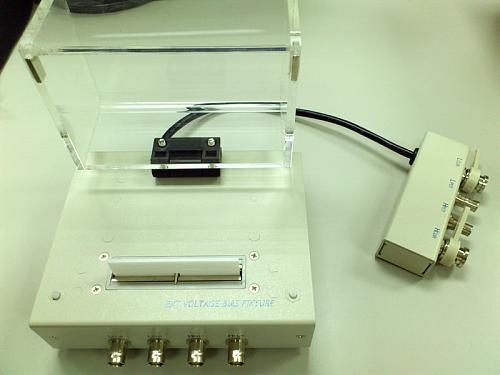

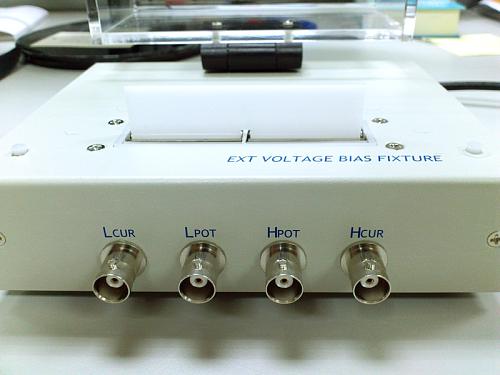

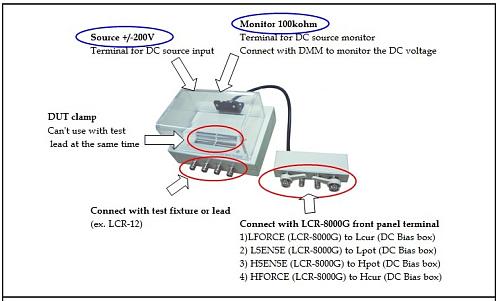

Для пояснения порядка подключения опции и компонентов выкладываю несколько фото и комментарий поставщика (см. ниже - на англ... :-) )

Note:
1.Before execute the LCR test with DC box, please zeroing the LCR-8000G which connected with DC bias box. (Dc bias box connected with DC source which dc output off)

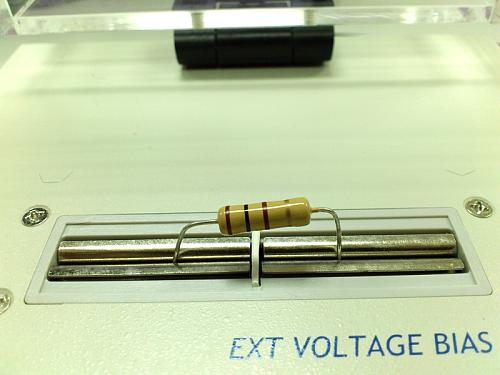

2. White partition of DUT clamp is used for O/C when zeroing or testing via test fixture or lead. Please use the conductor to short the
two side of DUT clamp for S/C when zeroing. (The conductor should not too long to prevent the additional inductance)

3. Please make sure the DC voltage already discharged to 0V before touch the DUT to prevent the safety of operator.

4. When connecting the test lead or fixture with DC box, please zeroing before test. Put the white partition in DUT clamp then use test lead or fixture to zeroing. (Test lead zeroing method, Please refer to LCR-8000G user manual)

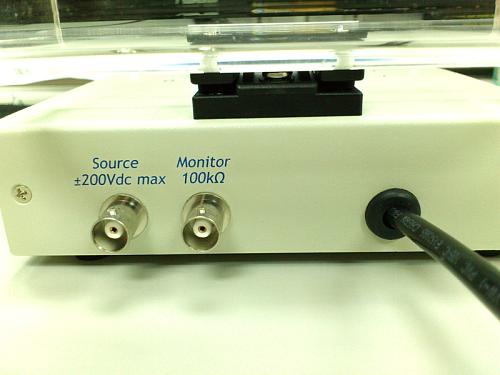

5. Typically the polarity of the Source input terminal should have the inner connector as positive and the outer as negative, however reversed polarity is also supported.

6. The polarity of the Monitor output can also be reversed from the recommended configuration (positive inner connector, negative outer connector).
Box clamp.jpg (349.17 КБ)
Изменено: Алексей Шиганов - 09.07.2018 10:16:49

Спасибо большое за ответ. Да прибор есть, и куплена эта приставка для проверки конденсаторов с большой емкостью. Пришла она без какого-либо описания. Были вопросы что за вывод "Монитор". И нужно ли вводить какие-то настройки в самом приборе. Поскольку при подключении, на главном экране, в строке напряжение, не отображается то напряжение, которое я подаю со стороннего источника. Соответственно результаты замеров что с приставкой что без нее одинаковы. Соответственно она не работает. Контрольных сигналов на ней не предусмотрено

При поставке прибор комплектуется РЭ, хотя действительно, манипуляции с адаптером подачи ВВ внешнего напряжения смещения в нем не расписаны. Они вполне очевидны исходя их ранее выложенной картинки. При этом внешне напряжение контролируйте вольтметром (гнездо Монитор), а смещение подавайте в скоммутированную схему измерений от внешнего источника. Сама приставка (адаптер ) не содержит никаких сигнальных индикаторов. Измеренное значение ёмкости (в режиме приложенного смещения/ Dc bias) будет отображено на дисплее LCR. Сообщите мне на info@prist.ru зав. № вашего прибора.

LCR-78110G № ******** Т.е. никаких дополнительных настроек в меню измерителя не делается. Только устанавливаем ноль в обычном режиме? Ок. Но, установка ноля при замкнутых контактах требует введения напряжения. Максимально ввожу 2 В.
Изменено: 13th - 09.07.2018 14:44:03

1.В РЭ на стр.41 так и написано:
"...

Напряжение
смещения

Зарезервированный параметр: только для внутреннего использования

2. функция мониторинга Vm/Im (функция постоянного контроля напряжения/тока), которая позволяет измерять фактическое значение приложенного напряжения (включая смещение) или силу тока, протекающего через тестируемое устройство - относится только к источнику внутреннего смещения (до 2В).

Здравствуйте, если у Вас остались или возникнут вопросы по данной теме, то лучше напишите нам на адрес тех. поддержки (info@prist.ru ). Мы ответим на возможные вопросы по применению данной опции с измерителем.
