Антенна дипольная всенаправленная широкополосная АС7.24

Пассивная широкополосная всенаправленная антенна АС7.24, на базе несимметричного излучателя предназначена для приема и передачи вертикально поляризованного сигнала в диапазоне от 18 до 40 ГГц.

Рекомендована для использования в составе средств радио и радиотехнического контроля и мониторинга в качестве антенны обнаружения.

Антенна осуществляет преобразование плотности потока энергии электрического поля в соответствующую ей высокочастотную мощность.

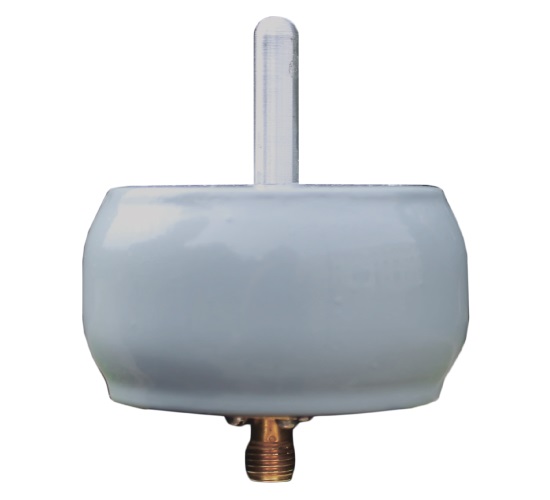

Антенна состоит из корпуса и штыря. Антенна имеет коаксиальный ВЧ-вход с волновым сопротивлением 50 Ом (соединитель типа K (розетка)).

Конструкция антенны предусматривает возможность её крепления на следующие опоры: монопод, штатив, диэлектрический штатив ШАД-01, с использованием узла крепления.

Диапазон рабочих частот: 18 - 40 ГГц

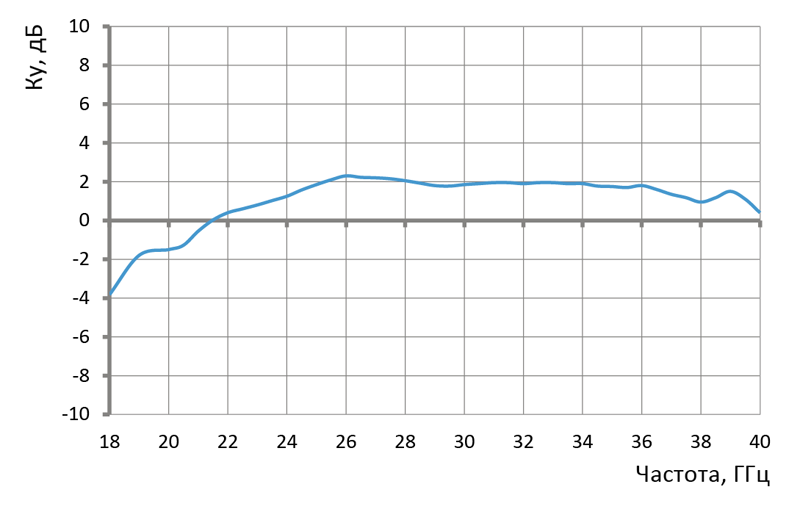

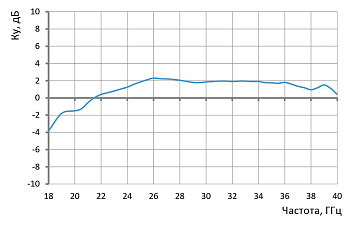

Коэффициент усиления антенны ≥3 дБ

КСВН 2

Пределы погрешности коэффициента усиления антенны ±2 дБ

Габариты 60х47х29 мм

Масса 0,3 кг

Особенности:

Имеет широкий частотный диапазон;

Обеспечивает круговую диаграмму направленности;

Возможна эксплуатация на средствах подвижности;

Может использоваться в системах оценки ЭМС и ПЭМИН;

Имеет малую массу и габариты.
