Антенна измерительная рупорная П6-132
Нет в наличии
| Цена (с НДС): |
|
| Стоимость поверки (с НДС): |
по запросу
|
| Торговая марка: | СКАРД-Электроникс |
| Госреестр СИ: | №58704-14 до 20.09.2024 г. |
| Страна производитель: | РОССИЯ |
| Поделиться: |
| Тип антенны | Рупорная |
| Диапазон частот | 26,5 – 40 ГГц |
| КСВН | 1,5 |
| Коэффициент усиления | ≥ 23,6 дБ |
| Тип разъема | Волновод WR28 |
| Особенности | Измерительная рупорная антенна, предназначена для приема и передачи линейно поляризованного сигнала. Конструктивно выполнена по схеме «оптимального» рупора и имеет волноводный выход прямоугольного сечения 7,11 х 3,55 мм (WR28). Имеет два базовых варианта комплектации П6-132-1 и П6-132-2 в соответствии с используемыми потребителем типовыми оконечными устройствами. |

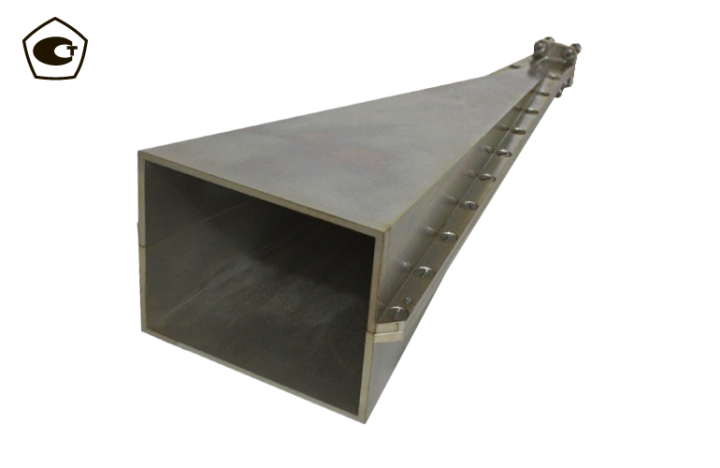

Измерительная рупорная антенна П6-132
Измерительная рупорная антенна П6-132 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 26,5 до 40 ГГц. Конструктивно выполнена по схеме «оптимального» рупора и имеет волноводный выход прямоугольного сечения 7,11 х 3,55 мм (WR28). Имеет два базовых варианта комплектации П6-132-1 и П6-132-2 в соответствии с используемыми потребителем типовыми оконечными устройствами.
Рекомендована для метрологических приложений и экспериментальных исследований.
Диапазон частот 26.5 ГГц - 40 ГГц
Поляризация Линейная

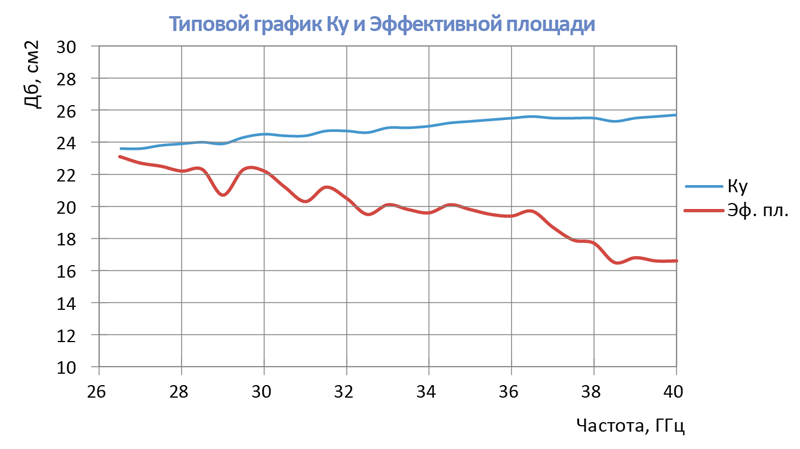

Коэффициент усиления ≥ 23,6 дБ
КСВН типовой 1,5
Габариты 212 х 82,5 х 56 мм
Масса 0,27 кг
Тип волновода WR28
Измерительная рупорная антенна П6-132 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 26,5 до 40 ГГц. Конструктивно выполнена по схеме «оптимального» рупора и имеет волноводный выход прямоугольного сечения 7,11 х 3,55 мм (WR28). Имеет два базовых варианта комплектации П6-132-1 и П6-132-2 в соответствии с используемыми потребителем типовыми оконечными устройствами.
Рекомендована для метрологических приложений и экспериментальных исследований.
Диапазон частот 26.5 ГГц - 40 ГГц
Поляризация Линейная
Коэффициент усиления ≥ 23,6 дБ
КСВН типовой 1,5
Габариты 212 х 82,5 х 56 мм
Масса 0,27 кг
Тип волновода WR28
Расширенные характеристики, каталоги, брошюры
-
1.4 МБ
-
5.87 МБ
-
14.65 МБ
Узнать о поступлении товара
Внимание! Отсутствие ошибок и опечаток не гарантируется. В технические характеристики средств измерений неутвержденного типа производителем могут быть внесены изменения без предварительного уведомления. Соответствие важных параметров требует уточнения. Полные технические характеристики предоставляются по отдельному запросу. Нашли ошибку? Выделите мышкой и нажмите Ctrl+Enter.
