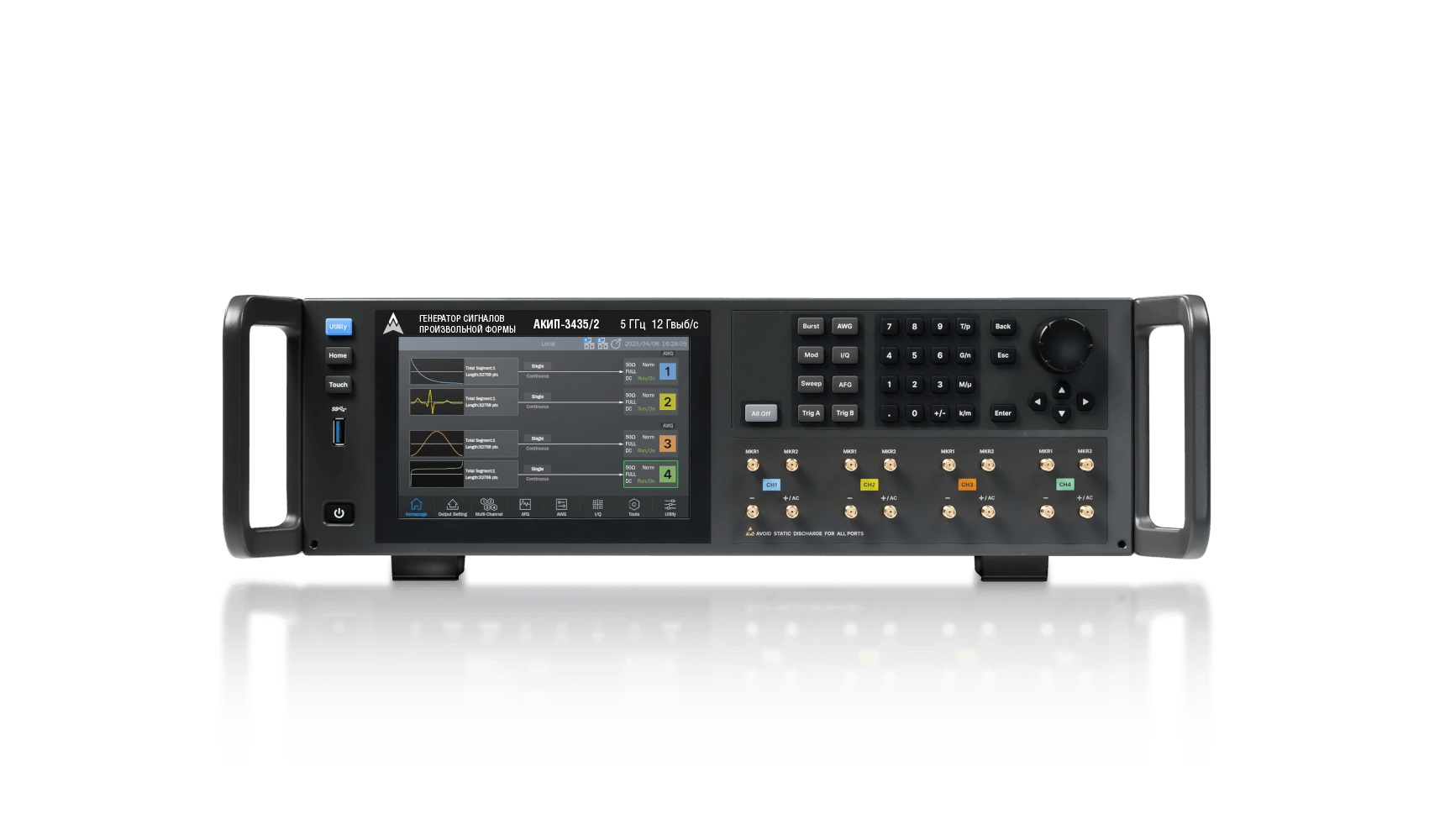

Генератор сигналов АКИП-3435/2
Cерия: АКИП-3435
Ограниченное количество
На удалённом складе (срок поставки до 5 раб. дней): 1 шт.
| Цена (с НДС): |
7 187 035 Р
|
| Стоимость поверки (с НДС): |
15 100 Р
|
| Торговая марка: | АКИП |
| Срок гарантии (лет): | 3 |
| ФИФ ОЕИ: | №99170-26 до 13.08.2031 г. |
| Страна производитель: | КИТАЙ |
| Количество каналов | 4 (несимметричные/дифференциальные) |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 2 ГГц – синусоидальная форма (опция IQ - 5 ГГц) |
| Опорный генератор (погрешность установки частоты) | ±1×10-6 (опция ±1×10-7) |
| Выходной уровень (минимум) | 25 мВпик-пик (режим DC), -85 дБм (режим AC) |
| Выходной уровень (максимум) | 1,5 Впик-пик (режим DC), +10 дБм (режим AC) |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 16 |
| Память (СПФ) | 2 ГБ |
| Виды модуляции | АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, IQ |
| ГКЧ | Да |
| BURST Пакетный режим | Да |
| Экран (см, разрешение) | ЖК, сенсорный, 1280х800, 17,78 см |
| Особенности | Генераторов сигналов произвольной формы с 4 аналоговыми выходными каналами и 16-битным вертикальным разрешением, частотой дискретизации до 5 Гвыб/с в режиме DDS, 10 Гвыб/с (интерполированная) в режиме AWG. Опциональный режим IQ модулированных сигналов, максимальная частота дискретизации 12 Гвыб/с (интерполированная), выходная частота до 5 ГГц и максимальная полоса модуляции до 2 ГГц. Память для формирования сигналов произвольной формы 2 ГБ на канал (опция – 4 ГБ). Поддержка опционального программного обеспечения SigIQPro для генерации сигналов Bluetooth, WIFI, LTE. Генерация сложного многоуровневого последовательного сигнала, функции двойного импульса, многотональной и линейной частотной модуляции. Формирование ПСПД/PRBS шаблонов со скоростью передачи данных до 1,25 Гбит/с. Формирование аналоговых и цифровых (IQ)модуляций. Встроенный WebServer. |
| Интерфейс | USB, LAN, Опция – GPIB |
Серия: АКИП-3435
Генератор сигналов произвольной формы АКИП-3435
АКИП-3435 — это серия высокопроизводительных генераторов сигналов произвольной формы, с 2 или 4 аналоговыми выходными каналами. Обладает вертикальным разрешением 16 бит, максимальной частотой дискретизации до 12 ГГц (с интерполяцией) и выходной частотой до 5 ГГц. Максимальная емкость памяти на канал составляет 4 ГБ, что обеспечивает длительное воспроизведение сигналов без потери полосы пропускания. В сочетании с программным обеспечением SigIQPro генератор способен выводить сигналы для Bluetooth, Wi-Fi, LTE и других коммуникационных стандартов. Кроме того, АКИП-3435 поддерживает вывод высокоскоростных последовательных кодовых сигналов, сложные многорежимные последовательности, двойные импульсы, многотональные сигналы и линейную частотную модуляцию (ЛЧМ), удовлетворяя широкому спектру тестовых требований в области связи, промышленности и научных исследований.|

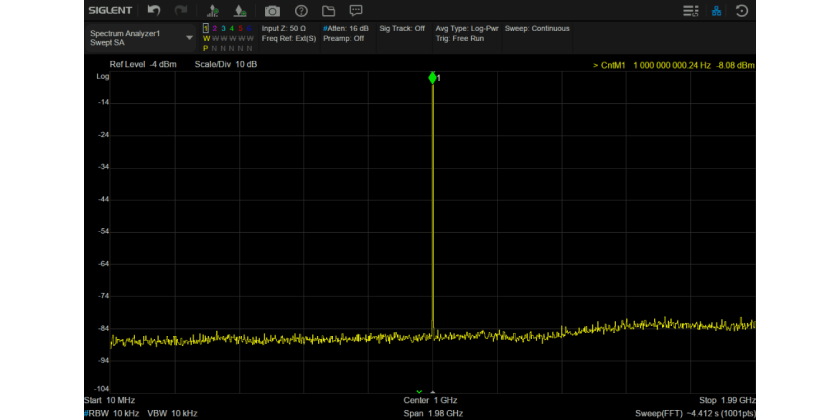

Точное воспроизведение деталей сигнала АКИП-3435 обеспечивает высокую точность воспроизведения сигнала. Максимальная выходная частота составляет 5 ГГц, а максимальная частота дискретизации достигает 12 ГВыб/с, гарантирет точное формирование широкополосных сигналов. Кроме того, прибор использует технологию TrueArb для поточечного вывода, обеспечивая сохранение деталей формы сигнала в диапазоне от 100 выборок/с до 5 ГВыб/с и значительно снижая фазовый джиттер. |
|
|

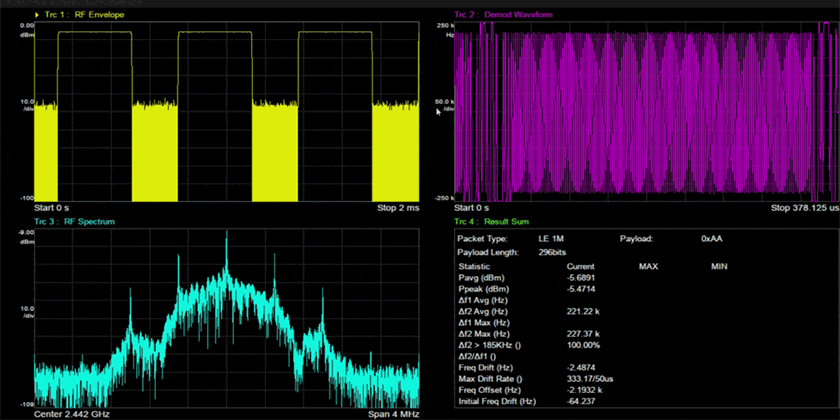

Модуляция и генерация векторных сигналов АКИП-3435 поддерживает функции аналоговой и цифровой модуляции, включая AM, DSB-AM, FM, PM, FSK, ASK, PSK и PWM. Векторный выходной сигнал обладает полосой модуляции до 2 ГГц. При выводе базового сигнала и использовании внешнего модулятора полоса сигнала может быть расширена до 4 ГГц, что позволяет удовлетворить высокие требования беспроводной связи и испытаний РЧ-сигналов. В сочетании с программным обеспечением SigIQPro можно дополнительно реализовать генерацию I/Q данных для множества типов модуляции, таких как 2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, D8PSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK, 8FSK, 16FSK, MSK, MultiTone и других. |
|

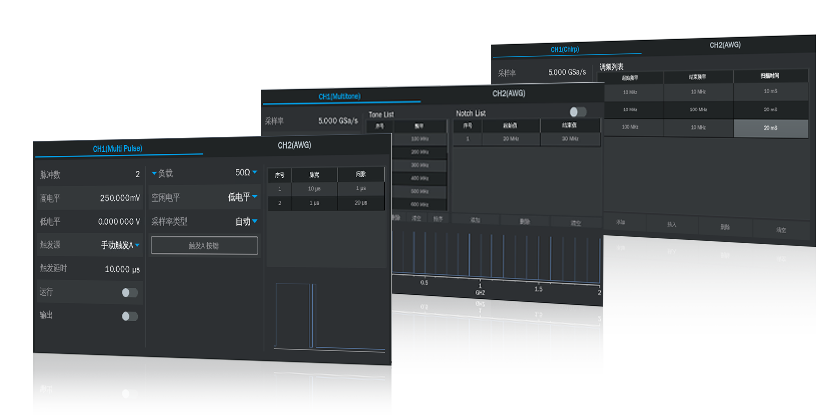

Генерация шумовых сигналов и различных специальных форм сигналов Серия АКИП-3435 не только точно воспроизводит стандартные формы сигналов, но и гибко моделирует сложные реальные тестовые условия, поддерживая генерацию таких специальных сигналов, как шум, двойные импульсы, многотональные сигналы, сигналы с частотной перестройкой и линейная частотная модуляция (ЛЧМ). Благодаря высокой полосе пропускания и 16-битному разрешению, инженеры могут применять высокодетализированные и правдоподобные тестовые сигналы уже на этапах проектирования и верификации продукта, что существенно повышает надежность и устойчивость системы к внешним помехам. Генераторы серии АКИП-3435 обеспечивают мощные многоуровневые функции воспроизведения последовательности сигналов, в том числе: Сегмент, Последовательность, Сценарий, а также генераторы имеют встроенные 196 сигналов произвольной формы, охватывающих математику, инженерию, медицинскую электронику, модуляции и другие области. |
|
| Генератор АКИП-3435/2 | 1 шт. |
| Шнур питания | 1 шт. |
| Кабель USB | 1 шт. |
| Мышь | 1 шт. |
| 50-ом нагрузка | 8 шт. |
| коаксиальный кабель SMA | 2 шт. |
| Руководство по эксплуатации | 1 шт. |
