Генератор сигналов АКИП-3435/1

Cерия: АКИП-3435

Нет в наличии

Цена (с НДС):	по запросу
Торговая марка:	АКИП
Срок гарантии (лет):	3
Страна производитель:	КИТАЙ

Добавить к сравнению

Задать вопрос о товаре

Количество каналов	2 (несимметричные/дифференциальные)
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	2 ГГц – синусоидальная форма (опция IQ - 5 ГГц)
Опорный генератор (погрешность установки частоты)	±1×10^-6 (опция ±1×10^-7)
Выходной уровень (минимум)	25 мВпик-пик (режим DC), -85 дБм (режим AC)
Выходной уровень (максимум)	1,5 Впик-пик (режим DC), +10 дБм (режим AC)
Выходной импеданс (Ом)	50
ЦАП (бит)	16
Память (СПФ)	2 ГБ
Виды модуляции	АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, IQ
ГКЧ	Да
BURST Пакетный режим	Да
Экран (см, разрешение)	ЖК, сенсорный, 1280х800, 17,78 см
Особенности	Генераторов сигналов произвольной формы с 2 аналоговыми выходными каналами и 16-битным вертикальным разрешением, частотой дискретизации до 5 Гвыб/с в режиме DDS, 10 Гвыб/с (интерполированная) в режиме AWG. Опциональный режим IQ модулированных сигналов, максимальная частота дискретизации 12 Гвыб/с (интерполированная), выходная частота до 5 ГГц и максимальная полоса модуляции до 2 ГГц. Память для формирования сигналов произвольной формы 2 ГБ на канал (опция – 4 ГБ). Поддержка опционального программного обеспечения SigIQPro для генерации сигналов Bluetooth, WIFI, LTE. Генерация сложного многоуровневого последовательного сигнала, функции двойного импульса, многотональной и линейной частотной модуляции. Формирование ПСПД/PRBS шаблонов со скоростью передачи данных до 1,25 Гбит/с. Формирование аналоговых и цифровых (IQ)модуляций. Встроенный WebServer.
Интерфейс	USB, LAN, Опция – GPIB

Серия: АКИП-3435

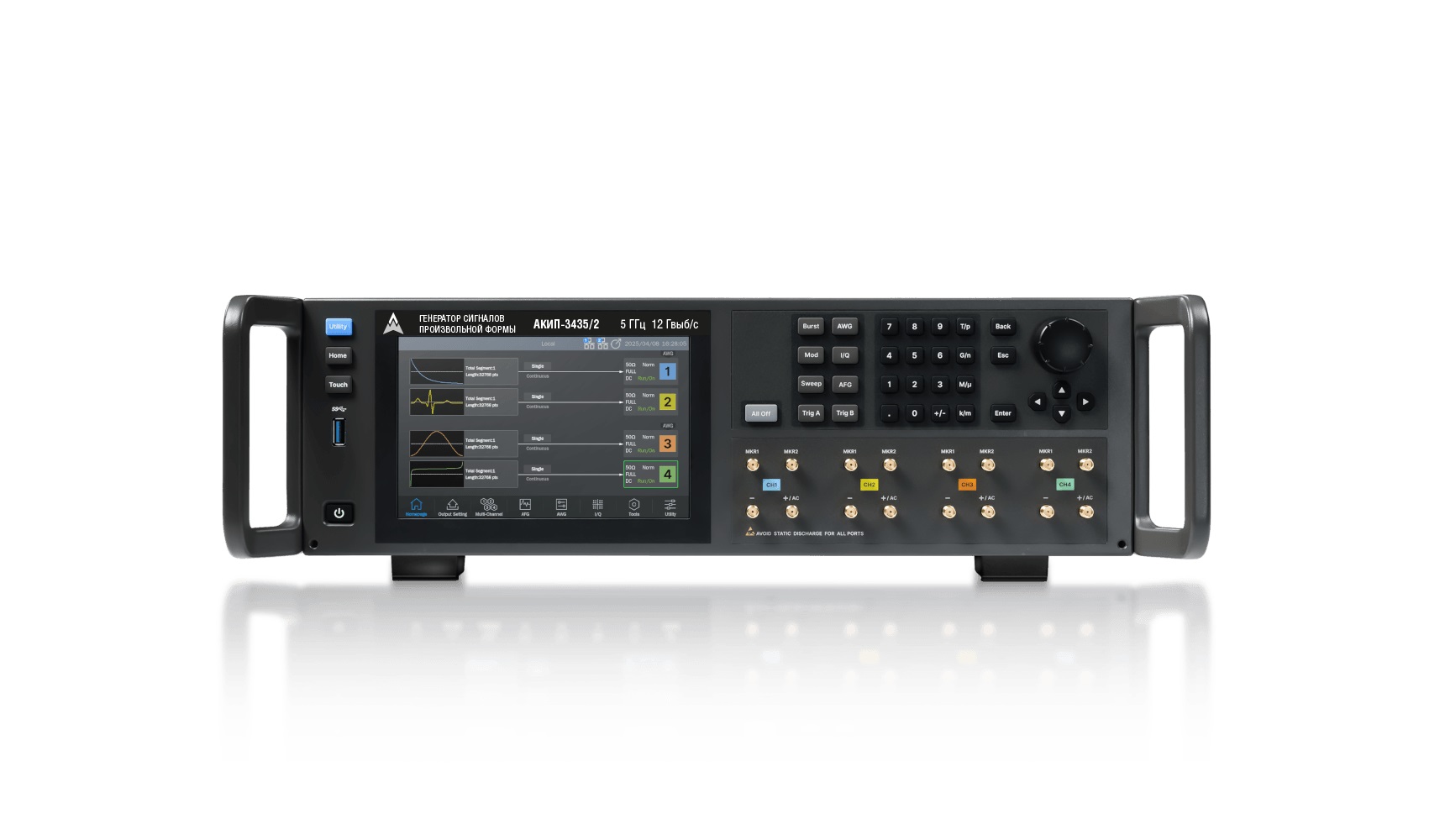

Генератор сигналов произвольной формы АКИП-3435

АКИП-3435 — это серия высокопроизводительных генераторов сигналов произвольной формы, с 2 или 4 аналоговыми выходными каналами. Обладает вертикальным разрешением 16 бит, максимальной частотой дискретизации до 12 ГГц (с интерполяцией) и выходной частотой до 5 ГГц. Максимальная емкость памяти на канал составляет 4 ГБ, что обеспечивает длительное воспроизведение сигналов без потери полосы пропускания. В сочетании с программным обеспечением SigIQPro генератор способен выводить сигналы для Bluetooth, Wi-Fi, LTE и других коммуникационных стандартов. Кроме того, АКИП-3435 поддерживает вывод высокоскоростных последовательных кодовых сигналов, сложные многорежимные последовательности, двойные импульсы, многотональные сигналы и линейную частотную модуляцию (ЛЧМ), удовлетворяя широкому спектру тестовых требований в области связи, промышленности и научных исследований.

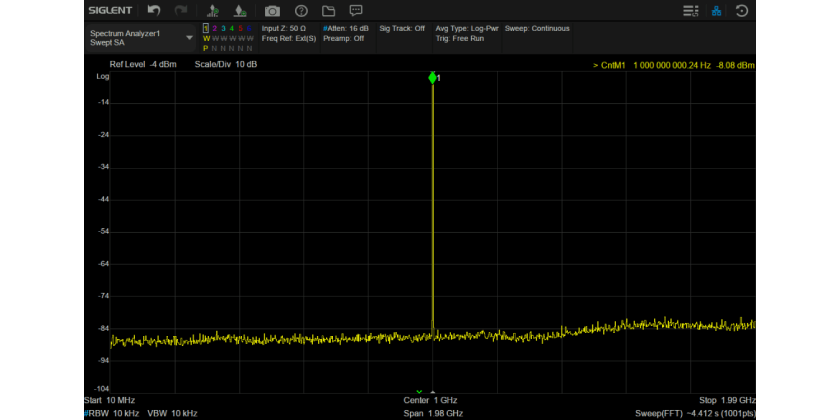

Точное воспроизведение деталей сигнала АКИП-3435 обеспечивает высокую точность воспроизведения сигнала. Максимальная выходная частота составляет 5 ГГц, а максимальная частота дискретизации достигает 12 ГВыб/с, гарантирет точное формирование широкополосных сигналов. Кроме того, прибор использует технологию TrueArb для поточечного вывода, обеспечивая сохранение деталей формы сигнала в диапазоне от 100 выборок/с до 5 ГВыб/с и значительно снижая фазовый джиттер.
	Модуляция и генерация векторных сигналов АКИП-3435 поддерживает функции аналоговой и цифровой модуляции, включая AM, DSB-AM, FM, PM, FSK, ASK, PSK и PWM. Векторный выходной сигнал обладает полосой модуляции до 2 ГГц. При выводе базового сигнала и использовании внешнего модулятора полоса сигнала может быть расширена до 4 ГГц, что позволяет удовлетворить высокие требования беспроводной связи и испытаний РЧ-сигналов. В сочетании с программным обеспечением SigIQPro можно дополнительно реализовать генерацию I/Q данных для множества типов модуляции, таких как 2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, D8PSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK, 8FSK, 16FSK, MSK, MultiTone и других.

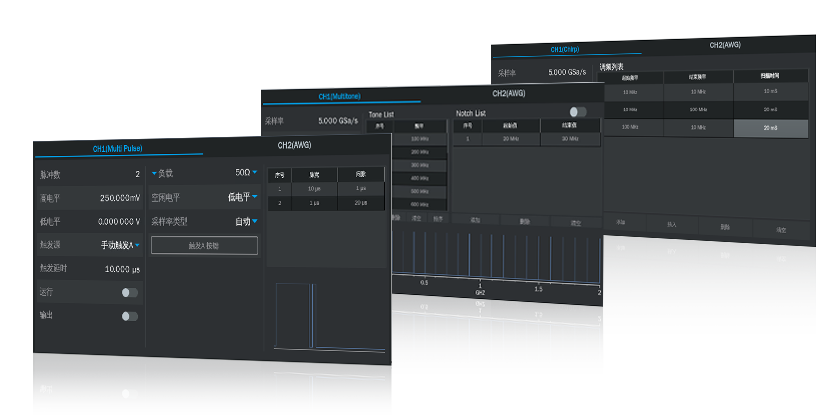

Генерация шумовых сигналов и различных специальных форм сигналов Серия АКИП-3435 не только точно воспроизводит стандартные формы сигналов, но и гибко моделирует сложные реальные тестовые условия, поддерживая генерацию таких специальных сигналов, как шум, двойные импульсы, многотональные сигналы, сигналы с частотной перестройкой и линейная частотная модуляция (ЛЧМ). Благодаря высокой полосе пропускания и 16-битному разрешению, инженеры могут применять высокодетализированные и правдоподобные тестовые сигналы уже на этапах проектирования и верификации продукта, что существенно повышает надежность и устойчивость системы к внешним помехам. Генераторы серии АКИП-3435 обеспечивают мощные многоуровневые функции воспроизведения последовательности сигналов, в том числе: Сегмент, Последовательность, Сценарий, а также генераторы имеют встроенные 196 сигналов произвольной формы, охватывающих математику, инженерию, медицинскую электронику, модуляции и другие области.
