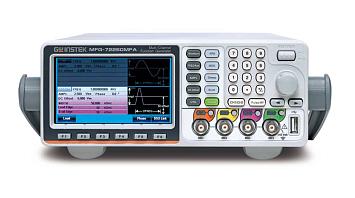

Генератор MFG-72260M

Cерия: MFG-72200
Нет в наличии


Смотрите также: варианты
Цена (с НДС):
94 554 Р
Стоимость поверки (с НДС):
6 210 Р
Торговая марка: GW Instek
Срок гарантии (лет): 1
Госреестр СИ: №78118-20 до 27.04.2025 г.
Страна производитель: КИТАЙ
Количество каналов 3
Частотный диапазон ОТ 1 мкГц
Частотный диапазон ДО 60 МГц, Импульс - 25 МГц
Опорный генератор (погрешность установки частоты) ±2×10-5
Выходной уровень (минимум) 1мВ
Выходной уровень (максимум) 10 Впик-пик, Импульс - 2,5 Впик-пик
Выходной импеданс (Ом) 50 Ом
ЦАП (бит) 14
Память (СПФ) 16 кБ
Виды модуляции AM, ЧМ, ФM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ
BURST Пакетный режим да
Экран (см, разрешение) 480 х 272 точек, 11 см
Особенности 1 и 2 канал - выходы генератора сигналов специальной формы, 3 канал - генератор импульсов. Все выходы полностью гальванически развязаны. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов). Возможность редактирования СПФ без подключения к ПК. Встроенный частотомер до 150 МГц. Усиленная изоляция между выходами с поддержкой режима объединения с ИП постоянного тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В. Программное обеспечение AWES для формирования сигналов произвольной формы.
Интерфейс USB, LAN
Многофункциональный генератор сигналов специальной формы MFG-72260M

3 канала

Все генераторы в стандартной комплектации обеспечивают модуляцию сигналов (AM/ FM, PM (имп. мод.), FSK, PWM),

функцию качания (ГКЧ), пакетный режим (Burst),

имеют развернутое меню синхронизации/ запуска и

аппаратно встроенный частотомер до 150 МГц (разрешение АЦП – 8 бит, входная чувствительность 35 мВ).

Все модели стандартно оснащены полнофункциональным генератором импульсов (ГИ) с максимальной частотой выходного сигнала до 25 МГц. Регулируемая длительность импульсов, время нарастания фронта и спада могут применяться в качестве условия запуска в меню синхронизации импульсных сигналов. Независимый вход/выход усилителя (Amp) с максимальной выходной мощностью до 20 Вт (усиление 20dB), полосой пропускания 0 (DC) - 100 кГц и коэф. гармоник ≤ 0,1% может быть использован в различных аудиоприложениях и для тестирования сигналов звукового диапазона.

На основных функциональных каналах серии MFG-72000 выдаются сигналы в форме синуса, прямоугольника (до 25 МГц), треугольника/ пилы (до 1 МГц) и др. Новая серия характеризуется наличием алгоритма пошагового формирования сигналов произвольной формы (true point-by-point) с частотой дискретизации до 200 МГц (частота повторения сигнала до 100 МГц), разрядностью ЦАП 14 бит и глубиной памяти 16 К точек. Все модели серии обеспечивают различные виды модуляции (AM/ FM/ PM/ FSK/ PWM), качание частоты (ГКЧ), режим формирования радиопакетов (burst), имеют развернутое меню синхронизации и запуска (внутр. и внеш.), встроенный частотомер до 150 МГц. В моделях, имеющих 2 основных канала аппаратная синхронизация обеспечивает корреляцию выходных сигналов при тестировании (задержка по времени и фазовый сдвиг), широкое меню запуска, суммирования сигналов (SUM) и настроек связи по входу.

Генератор MFG-72260M 1 шт.
Краткая инстркция по эксплуатации 1 шт.
ПО и Инструкция по эксплуатации на CD 1 шт.
Измерительный кабель GTL-101 2 шт.
