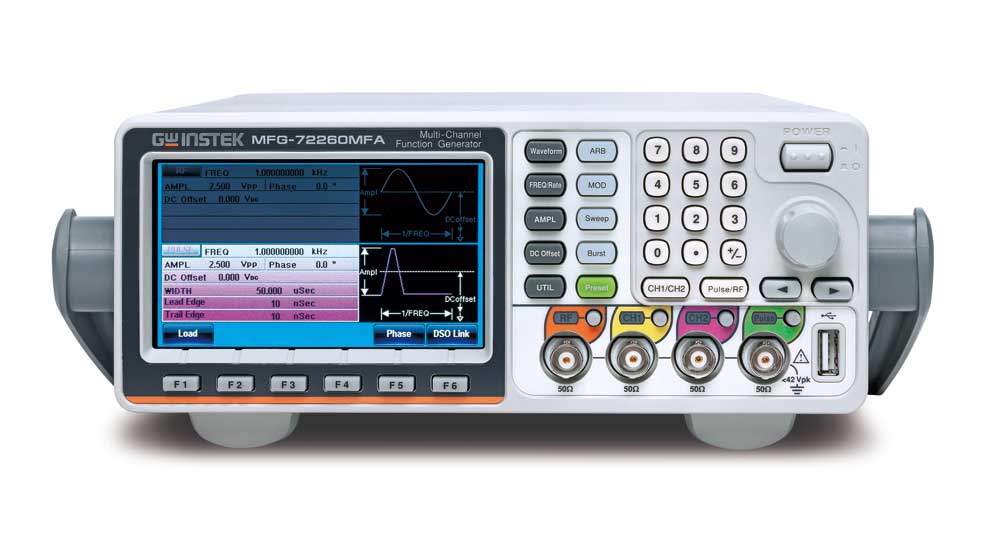

Генератор MFG-72260MFA
Cерия: MFG-72200
Ограниченное количество
На складе в Москве: 1 шт.
Рекомендуемая замена: варианты
| Цена (с НДС): |
122 930 Р
|
| Стоимость поверки (с НДС): |
7 100 Р
|
| Торговая марка: | GW Instek |
| Срок гарантии (лет): | 1 |
| ФИФ ОЕИ: | №78118-20 до 27.04.2030 г. |
| Страна производитель: | КИТАЙ |
| Количество каналов | 4 |
| Цифровой выход | нет |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 60 МГц, Импульс - 25 МГц, ВЧ-выход - 160 МГц |
| Опорный генератор (погрешность установки частоты) | ±2×10-5 |
| Выходной уровень (минимум) | 1мВ |
| Выходной уровень (максимум) | 10 Впик-пик, Импульс - 2,5 Впик-пик, ВЧ-выход - 2 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 14 |
| Память (СПФ) | 16 кБ |
| Виды модуляции | AM, ЧМ, ФM, ЧМн, SUM, ШИМ, АМн, ФМн |
| ГКЧ | да |
| BURST Пакетный режим | да |
| Экран (см, разрешение) | 11 см, 480 х 272 точек |
| Особенности | Все выходы полностью гальванически развязаны. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов). Возможность редактирования СПФ без подключения к ПК. Встроенный частотомер до 150 МГц. Усиленная изоляция между выходами с поддержкой режима объединения с ИП постоянного тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В. Программное обеспечение AWES для формирования сигналов произвольной формы. |
| Интерфейс | USB, LAN |
Многофункциональные генераторы MFG-72260MFA с гальванически развязанными каналамивыходы CH1 и CH2 с верхней частотой диапазона до 60 МГц в каждом из каналов (режимы функционального генератора + генератора сигналов произвольной формы) генератор ВЧ сигналов в диапазоне до 160 МГц (синусоидальный сигнал) с поддержкой формирования произвольной формы, генератор импульсов с максимальной частотой до 25 МГц; различные типы модуляции ВЧ сигналов, усилитель мощности в диапазоне до 100 кГц, который наиболее оптимален и востребован в звуковых приложениях.
5 выходных функций MFG-72260MFA
Уникальная особенность генераторов серии MFG
выходные коннекторы с изоляцией напряжения до ±42 В пик (DC+ AC peak).
Это обеспечивает возможность подачи постоянного смещения (от источника питания) для увеличения амплитуды выходного сигнала на функциональном выходе при тестировании объектов с «плавающей» замлей
| Генератор | 1 шт. |
| Краткая инстркция по эксплуатации | 1 шт. |
| ПО и Инструкция по эксплуатации на CD | 1 шт. |
| Измерительный кабель GTL-101 | 2 шт. |
