Генератор сигналов P2582D

Cерия: Proteus DESKTOP
Нет в наличии
Цена (с НДС):
По запросу
Торговая марка: Tabor
Срок гарантии (лет): 3
Страна производитель: ИЗРАИЛЬ
Количество каналов 2
Частотный диапазон ДО 5 ГГц
Выходной уровень (минимум) 100 мВпик-пик
Выходной уровень (максимум) 1,2 Впик-пик
Выходной импеданс (Ом) 50
ЦАП (бит) 16
Память (СПФ) до 8 ГБ
Экран (см, разрешение) без экрана
Особенности Частота дискретизации 2,5 ГГц. Маркерные выходы – 8. Компактная настольная платформа управляется с помощью внешнего ПК. Время нарастания < 40 пс. Широкие возможности по программированию, полная поддержка IVI (C++, CVI, LabView), Python & MATLAB драйвер и Wave Design Studio.
Интерфейс USB, LAN, опция - GPIB
Генератор сигналов произвольной формы Proteus P2582D

Платформа Desktop - под управлением ПК

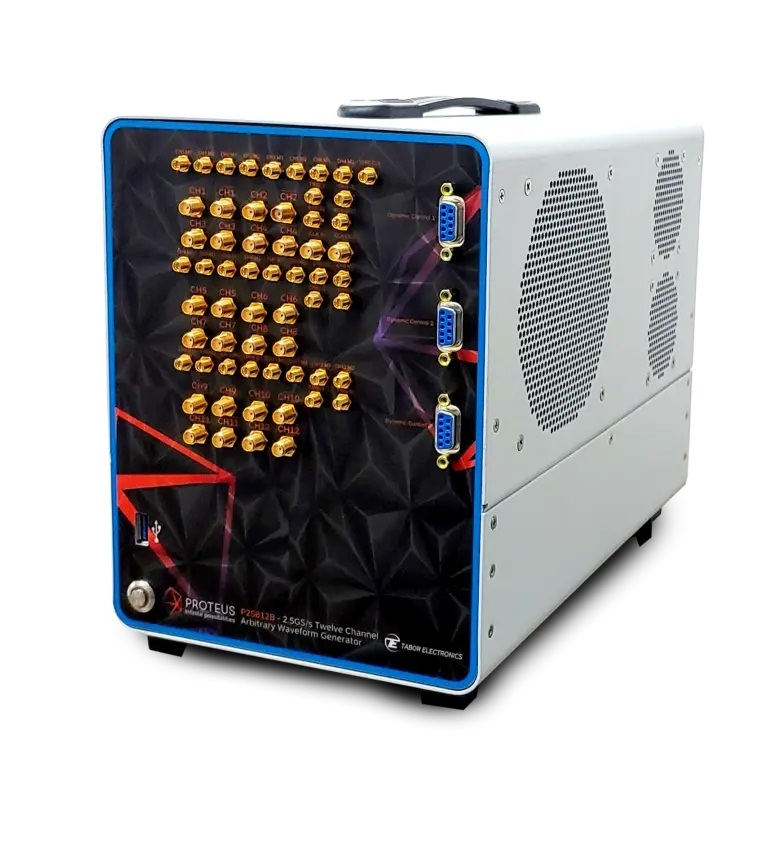

Настольный приемопередатчик сигналов произвольной формы Proteus способен передавать, принимать и выполнять цифровую обработку сигналов в одном компактном высокопроизводительном приборе. Desktop версия приемопередатчика сигналов произвольной формы Proteus имеет до 12 каналов в специализированном шасси размером 4U, и шириной в половину 19".

Proteus AWT безупречно интегрирует ЦАП и АЦП в одну систему, управляемую одной ПЛИС для оптимальной синхронизации и минимальной задержки. Эта высокоскоростная система управления обеспечивает контур обратной связи для быстрого принятия решений "на лету" с минимальной задержкой.

Ключевые особенности

  • 2-канальный генератор СПФ и трансивер, АЦП 16 бит, частота дискретизации 2,5 Гбит / с

  • Опция 12-битного дигитайзера 2,7 ГВыб /с для системы управления с обратной связью и генерации условных сигналов, полоса пропускания 8 ГГц,

  • Отличный фазовый шум

  • Интегрированный NCO для цифрового преобразования на СВЧ-частоты

  • Компактная настольная платформа с высокоскоростными интерфейсами USB 3.0, 10G Ethernet и thunderbolt

  • Память для создания сигналов сигналов до 16 ГБ с возможностью одновременной генерации и загрузки сигналов

  • Потоковая передача данных в реальном времени непосредственно на FPGA для непрерывной и бесконечной генерации сигналов

  • Настраиваемая пользователем ПЛИС для конкретных приложений

  • Инновационное последовательное программирование, ориентированное на задачи, для максимальной гибкости при создании любого мыслимого сценария.

    Сверхбыстрая скорость передачи данных

    Тратите больше времени на настройку сгенерированного сценария, чем на его реальное выполнение? В платформе Proteus Benchtop используется соединение PCI express Gen 3x8 lanes, обеспечивающее скорость передачи данных до 64 Гбит/с. Благодаря этому приемопередатчик сигналов произвольной формы Proteus обеспечивает самую быструю загрузку сигналов, доступную сегодня на рынке, экономя один из самых ценных ресурсов - время.

    Система управления с обратной связью

    Многие современные приложения требуют условной генерации сигналов в зависимости от входных сигналов из окружающей среды. Приемопередатчик сигналов произвольной формы Proteus безупречно объединяет ЦАП и АЦП в одной системе, управляемой одной ПЛИС для оптимальной синхронизации и минимальной задержки. Эта высокоскоростная система управления обеспечивает контур обратной связи для быстрого принятия решений "на лету" с минимальной задержкой.

    Генерируйте любые мыслимые сценарии

    Новая серия предлагает инновационное программирование последовательности, ориентированное на задачу, где пользователь может изменить полную настройку прибора в каждой строке таблицы задач. Кроме того, пользователи приборов серии Proteus могут не только одновременно генерировать и загружать сигналы, они могут передавать данные непосредственно в ПЛИС без необходимости использования встроенной памяти. Это позволяет генерировать случайные, уникальные и бесконечно длинные сценарии непосредственно с управляющего ПК при скорости ЦАП до 6 ГГц/с. Таким образом, независимо от того, является ли ваш сценарий чрезвычайно сложным, бесконечным или даже динамичным, вы можете генерировать его с помощью моделей серии Proteus.

    • Опция увеличения памяти до 4 ГБ для моделей: P1282M, P2582M, P1282D, P2582D, P1282B, P2582B.
      по запросу
    • Опция увеличения памяти до 8 ГБ для моделей: P1282M, P2582M, P1282D, P2582D, P1282B, P2582B.
      по запросу
    • Опция прямого выхода частоты до 9 ГГц для моделей: P1282M, P2582M, P1282D, P2582D, P1282B, P2582B.
      по запросу
    • Опция быстрого управления сегментами для моделей: P1282M, P2582M, P1282D, P2582D, P1282B, P2582B.
      по запросу
    • Дополнительные маркерные выходы – 8. Для моделей: P1282M, P2582M, P1282D, P2582D, P1282B, P2582B.
      по запросу
    • Опция ультранизкого уровня джиттера синхронизации (≤ 200 пс). Для моделей: P1282M, P2582M, P1282D, P2582D, P1282B, P2582B.
      по запросу
    • Опция уменьшения числа точек для создания формы сигнала. Для моделей: P1282M, P2582M, P1282D, P2582D, P1282B, P2582B.
      по запросу
    • Вход 12-битного дигитайзера, максимальная частота дискретизации в одноканальном режиме 5,4 Гвыб/с, в двух канальном режиме 2,7 Гвыб/с. Совместимость с генераторами сигналов Tabor серии Proteus: - P1284M, P2584M, P9082M - P1284D, P1288D, P2584D, P2588...
      по запросу
    • Опция программирования ПЛИС (FPGA) для серии генераторов TABOR PROTEUS.
      по запросу
    • Опция полного контроля и программирование ПЛИС (FPGA).
      по запросу
