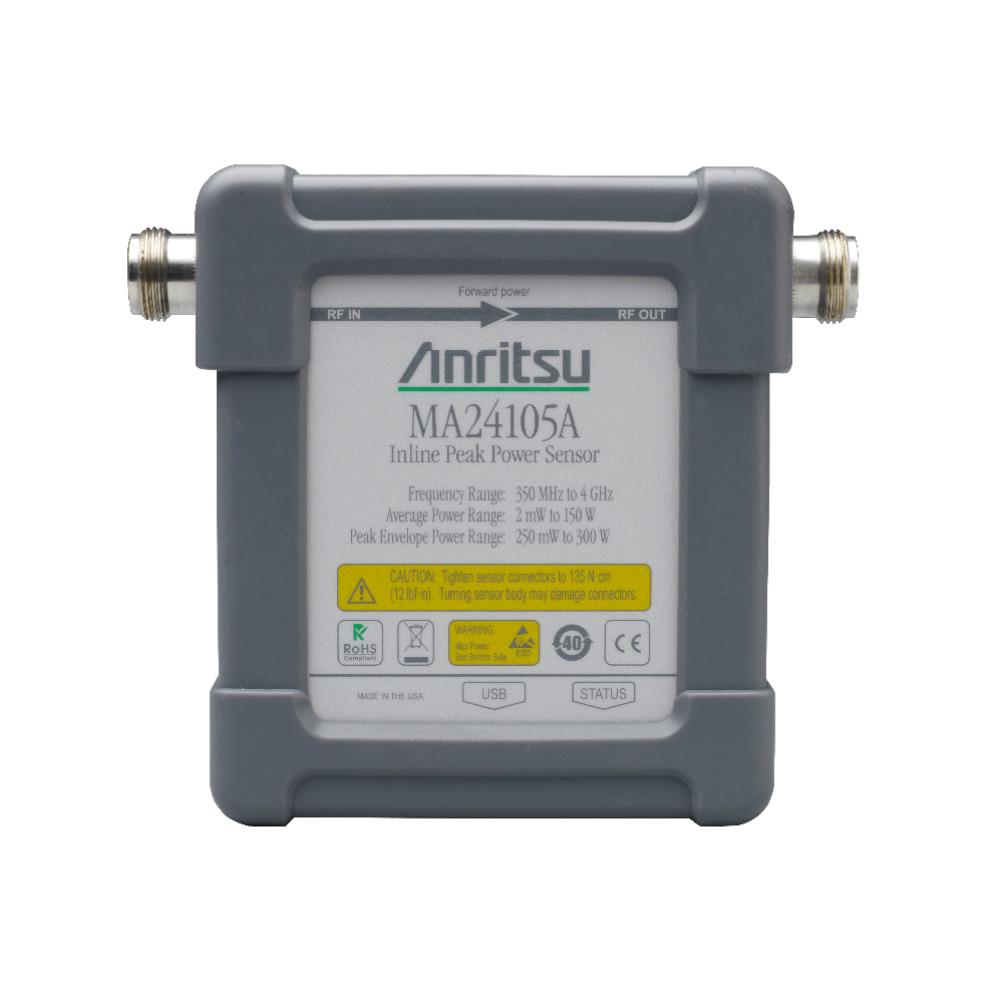

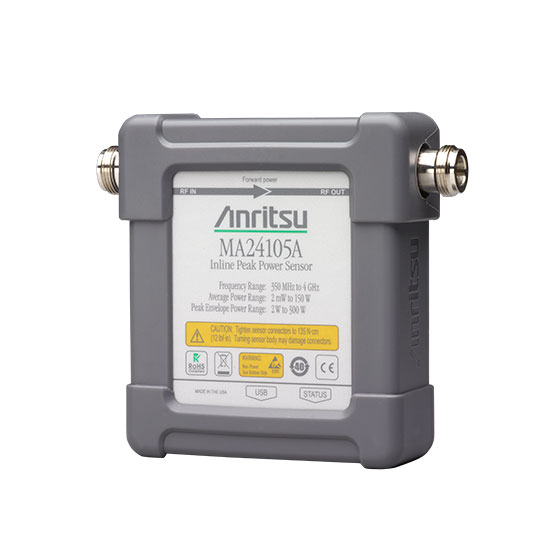

Преобразователь проходящей мощности измерительный MA24105A

Промежуточный датчик пиковой мощности Anritsu MA24105A предназначен для выполнения точных измерений средней мощности в диапазоне от 2 мВт до 150 Вт и от 350 МГц до 4 ГГц. В датчике используется архитектура с «двумя контурами», которая обеспечивает измерение истинного среднеквадратичного значения по всей частоте и всему динамическому диапазону, позволяя пользователям измерять незатухающие, многотональные и цифровые модулированные сигналы в сетях GSM/EDGE, CDMA/EV-DO, WCDMA/HSDPA, WiMAX и TD-SCDMA. Контур прямого направления также включает канал с полосой пропускания 4 МГц, пиковой цепью и цепью компаратора/интегратора, которые добавляют функции измерения пиковой мощности огибающей, коэффициента амплитуды, дополнительной интегральной функции распределения и средней мощности при ее всплесках. Еще одна цепь определения на обратном направлении добавляет возможность измерения обратной мощности, включая коэффициент отражения, возвратные потери и коэффициент стоячей волны. Наличие микроконтроллера, наряду со схемой формирования сигнала, АЦП и встроенным источником питания, превращает датчик в миниатюрный измеритель мощности.

Работа с ПК

Датчик мощности можно подключать к ПК под управлением Microsoft Windows® через USB-интерфейс. Он поставляется с приложением PowerXpert™ (версии 2.1 или выше) для отображения и анализа данных, а также для управления датчиком. Окно программы на экране ПК похоже на традиционный измеритель мощности. Многочисленные функции программы, такие как запись данных, графики изменения мощности со временем и таблица смещений, позволяют выполнять измерения быстро и точно.

Частотный диапазон 350 МГц – 4 ГГц

Динамический диапазон от 2 мВт до 150 Вт (от +3 дБмВт до 51,76 дБмВт)

Обратные потери на входе >29,5 дБ, ≤ 3 ГГц; >26,5 дБ, ≤ 4 ГГц

Погрешность измерения < 3,8%

РЧ-разъемы Типа N (гнездовой разъем)
