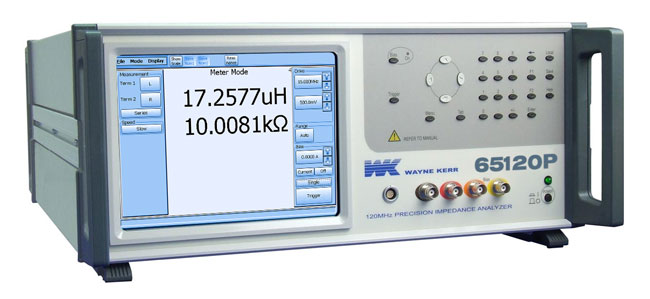

Анализатор импеданса прецизионный WK 65120P

Cерия: WK 6500P
Нет в наличии
Цена (с НДС):
6 207 815 Р
Стоимость поверки (с НДС):
по запросу
Торговая марка: Wayne Kerr
Срок гарантии (лет): 1
Госреестр СИ: №60119-15 до 27.01.2030 г.
Страна производитель: СОЕДИНЕННОЕ КОРОЛЕВСТВО
Измеряемые параметры Полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q)
Погрешность 0,05
Электрическое сопротивление (от) 0,01 мОм
Электрическое сопротивление (до) 2 ГОм
Разрешение (R) 0,01 мОм
Электрическая емкость (от) 1 фФ
Электрическая емкость (до) 1 Ф
Разрешение (C) 1 фФ
Индуктивность (от) 0,1 нГн
Индуктивность (до) 2 кГн
Разрешение (L) 0,1 нГн
Частота тест сигнала 20 Гц ... 120 МГц
Диапазон частот Не фиксированный
Особенности Большой графический сенсорный ЖК-дисплей и интуитивный пользовательский интерфейс. Широкие функциональные возможности по сбору, анализу, отображению и хранению информации. Управление с помощью мыши и клавиатуры.
Интерфейс GPIB, USB, LAN
Уровень тест сигнала 5 мВ ... 1 В
Анализаторы импеданса прецизионные WK 6500 предназначены для проведения высокоточных измерений как основных параметров пассивных радиокомпонентов (индуктивность, емкость, сопротивление, проводимость), так и сопутствующих (добротность, тангенс угла потерь, фазовый угол) в диапазоне частот от 20 Гц до 120 МГц.

Принцип действия анализаторов основан на измерении напряжений на измеряемом объекте и встроенном эталоне. На основании измерений этих напряжений, при различных фазовых соотношениях опорного и измеряемого сигнала, встроенный микропроцессор рассчитывает электрические характеристики измеряемого объекта, которые выводятся на цифровой дисплей.

Конструктивно анализаторы выполнены в виде одного блока. Во внутреннем объеме металлического корпуса расположены электронные узлы и компоненты, обеспечивающие функционирование анализатора.

Анализаторы WK 6500 представлены 14-ю моделями, отличающимися между собой верхним значением частоты тест-сигнала и наличием режима графического анализа на дисплее, отражающего зависимость 2-х измеряемых параметров от переменной (частота, смещение, уровень тест-сигнала). В обозначении модели анализаторов после цифр 65 следуют цифры, обозначающие максимальную рабочую частоту в МГц, а индексы «В» и «Р» обозначают наличие или отсутствие графического анализа соответственно.

Преимущественная область применения: электро-радиопромышленность, связь, научные исследования.

Измеритель RLC WK65120P 1 шт.
Шнур питания 1 шт.
Тестовая колодка 1J10111 шт.
USB-память 1 шт.
Калибровочный сертификат 1 шт.
Инструкция по эксплуатации 1 шт.
Ручка-стилус для работы с экраном1 шт.

Расширенные характеристики, каталоги, брошюры

Дополнительные материалы (требуется регистрация)

  • Описание типа СИ: серия WK6500 (требуется регистрация)
    355.83 КБ
  • Внешний источник смещения по постоянному току к сигналу измерения переменного тока. Диапазон рабочих частот: 20 Гц - 5 МГц. Максимальный ток смещения: 10 А. Возможность параллельного объединения до 6 источников, для увеличения максимального тока до 6...
    по запросу
  • Внешний источник смещения по постоянному току к сигналу измерения переменного тока. Диапазон рабочих частот: 20 Гц - 30 МГц. Максимальный ток смещения: 10 А. Возможность параллельного объединения до 6 источников, для увеличения максимального тока до ...
    по запросу
  • Внешний источник смещения по постоянному току к сигналу измерения переменного тока. Диапазон рабочих частот: 20 Гц - 120 МГц. Максимальный ток смещения: 10 А. Возможность параллельного объединения до 6 источников, для увеличения максимального тока до...
    по запросу
  • Опция постоянного смещения по напряжению (-40В…+40В) для серии WK 6500 Заводская установка. Не может устанавливаться вместе с D1
    по запросу
  • интерфейс режима сортировки компонентов для WK 6430/WK 6440/серии WK6500 Заводская установка. Не может устанавливаться вместе с B2
    по запросу
  • оптоизолированный интерфейс режима сортировки компонентов WK 6430/WK 6440/серии WK6500 Заводская установка. Не может устанавливаться вместе с B1
    по запросу
  • Программное обеспечение для анализаторов импеданса серии WK6500 (Materials Test firmware 6500/K), позволяющее автоматически рассчитывать результаты испытаний диэлектрических материалов (MUT). Опция обеспечивает поддержку, как контактных электродов, ...
    по запросу
  • Щуп для тестирования заземленных компонент для моделей 6505B, 6510B, 6515B, 6520B, 6530B, 6550B, 65120B, 6505P, 6510P, 6515P, 6520P, 6530P, 6550P & 65120P
    409 745 Р
  • Опция постоянного смещения по напряжению и по току (0…40В/ 0…100мА) для серии WK 6500 Заводская установка. Не может устанавливаться вместе с D2
    по запросу
  • Программная опция M для измерителей параметров RLC Wayne Kerr серии 6500 Это мощный вариант фирменного ПО для измерителей параметров RLC Wayne Kerr серии 6500, которое позволяет создавать программу испытаний. Программа испытаний может быть сохранена...
    по запросу
