WK 6505P

Cерия: WK 6500P
Нет в наличии
Цена (с НДС):
1 084 320 Р
Стоимость поверки (с НДС):
11 000 Р
Торговая марка : Wayne Kerr
Срок гарантии (лет) : 1
Госреестр СИ: №60119-15 (срок действия до 13.03.2020 г.)
Страна производитель: Великобритания
Поделиться:
Измеряемые параметры Полное сопротивление (|Z|), полная | проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q)
Погрешность 0,05
Электрическое сопротивление (от) 0,01 мОм
Электрическое сопротивление (до) 2 ГОм
Разрешение (R) 0,01 мОм
Электрическая емкость (от) 1 фФ
Электрическая емкость (до) 1 Ф
Разрешение (C) 1 фФ
Индуктивность (от) 0,1 нГн
Индуктивность (до) 2 кГн
Разрешение (L) 0,1 нГн
Частота тест сигнала 20 Гц | 5 МГц
Диапазон частот Не фиксированный
Особенности Большой графический сенсорный ЖК-дисплей и интуитивный пользовательский интерфейс. Широкие функциональные возможности по сбору, анализу, отображению и хранению информации. Управление с помощью мыши и клавиатуры.
Интерфейс GPIB | USB | LAN
Уровень тест сигнала 5 мВ | 1 В

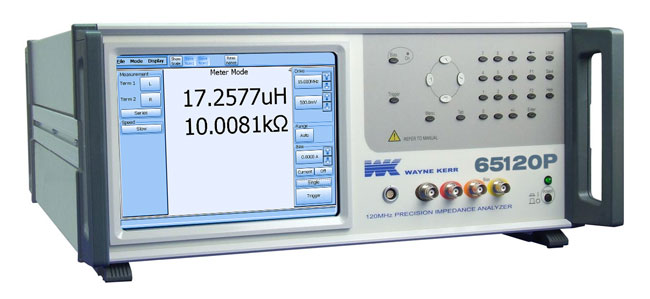

Анализаторы импеданса прецизионные WK 6500 предназначены для проведения высокоточных измерений как основных параметров пассивных радиокомпонентов (индуктивность, емкость, сопротивление, проводимость), так и сопутствующих (добротность, тангенс угла потерь, фазовый угол) в диапазоне частот от 20 Гц до 120 МГц.

Принцип действия анализаторов основан на измерении напряжений на измеряемом объекте и встроенном эталоне. На основании измерений этих напряжений, при различных фазовых соотношениях опорного и измеряемого сигнала, встроенный микропроцессор рассчитывает электрические характеристики измеряемого объекта, которые выводятся на цифровой дисплей.
Конструктивно анализаторы выполнены в виде одного блока. Во внутреннем объеме металлического корпуса расположены электронные узлы и компоненты, обеспечивающие функционирование анализатора.

Анализаторы WK 6500 представлены 14-ю моделями, отличающимися между собой верхним значением частоты тест-сигнала и наличием режима графического анализа на дисплее, отражающего зависимость 2-х измеряемых параметров от переменной (частота, смещение, уровень тест-сигнала). В обозначении модели анализаторов после цифр 65 следуют цифры, обозначающие максимальную рабочую частоту в МГц, а индексы «В» и «Р» обозначают наличие или отсутствие графического анализа соответственно.

Преимущественная область применения: электро-радиопромышленность, связь, научные исследования.
  • Измеритель RLC WK6505P – 1 шт
  • Cтилус – 1 шт
  • Шнур питания – 1 шт
  • Тестовая колодка 1J1011– 1 шт
  • USB-память – 1 шт
  • Калибровочный сертификат – 1 шт
  • Инструкция по эксплуатации – 1 шт

Расширенные характеристики, каталоги, брошюры

Опция постоянного смещения по напряжению (-40В…+40В) для серии WK 6500 Заводская установка. Не может...
130 240 Р
интерфейс режима сортировки компонентов для WK 6430/WK 6440/серии WK6500 Заводская установка. Не мож...
44 320 Р
оптоизолированный интерфейс режима сортировки компонентов WK 6430/WK 6440/серии WK6500 Заводская уст...
67 120 Р
Щуп для тестирования заземленных компонент для моделей 6505B, 6510B, 6515B, 6520B, 6530B, 6550B, 651...
142 880 Р
Опция постоянного смещения по напряжению и по току (0…40В/ 0…100мА) для серии WK 6500 Заводская уста...
113 280 Р

Задать вопрос о товаре

WK 6505P
Обновить
Внешний источник смещения по постоянному току к сигналу измерения переменного тока. Диапазон рабочих...
937 840 Р
Внешний источник смещения по постоянному току к сигналу измерения переменного тока. Диапазон рабочих...
1 017 520 Р
Внешний источник смещения по постоянному току к сигналу измерения переменного тока. Диапазон рабочих...
1 153 280 Р
Адаптер для подключения DIL микросхем, используется совместно с источником смещения по постоянному т...
202 080 Р
