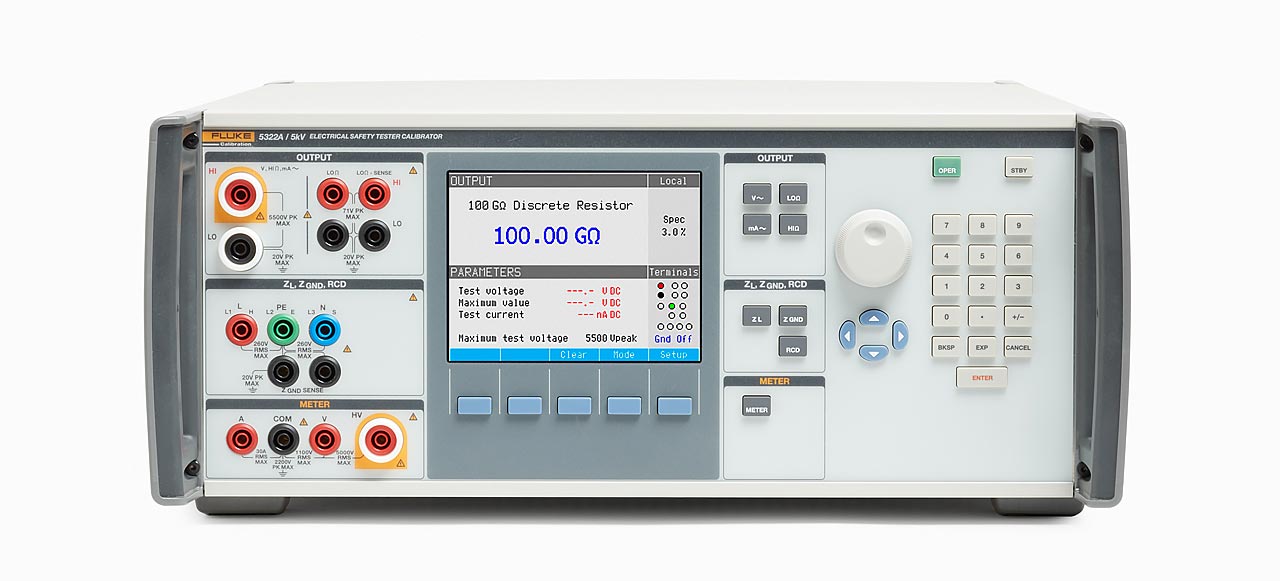

Калибратор электрических тестеров 5322A/5/VLC

Cерия: 5322A
Нет в наличии
Цена (с НДС):
По запросу
Торговая марка: Fluke
Многофункциональный калибратор электрических тестеров с выходами сопротивления высокого напряжения 5 кВ, источником 600 В и компенсацией напряжения контура FLUKE 5322A/5/VLC

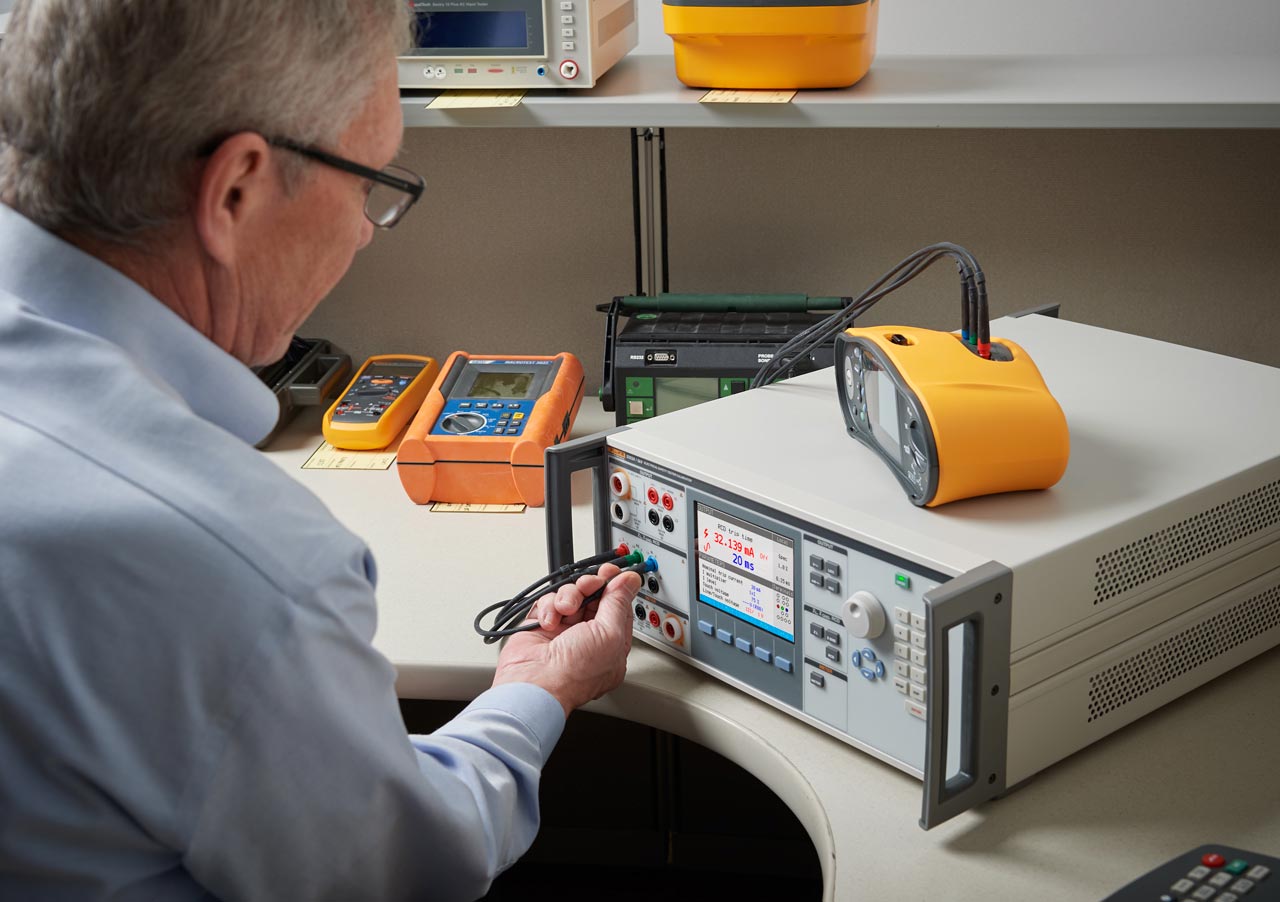

Калибратор электрических тестеров 5322A помогает специалистам по калибровке обеспечивать соответствие тестеров требованиям новых стандартов почти в четыре раза быстрее по сравнению с обычной калибровкой вручную с использованием комплекта разных приборов.

FLUKE 5322A объединяет множество функций в одном корпусе, благодаря чему можно отказаться от отдельных резисторов, декадных магазинов и других специальных решений, часто используемых для калибровки электрических тестеров. Эта единая система ускоряет и упрощает калибровку, поскольку вместо нескольких приборов пользователям нужно научиться использовать и обслуживать только один калибратор. В то время как автоматизация нескольких приборов является сложной задачей, 5322A можно автоматизировать с помощью программного обеспечения для калибровки MET/CAL®— увеличение скорости и эффективности.

Широкий диапазон обслуживаемых приборов

5322A калибрует оборудование различных типов, в том числе:

Тестеры Hipot

Тестеры сопротивления изоляции (мегаомметры), включая аналоговые тестеры предыдущих поколений

Тестеры импеданса контура/линии

Тестеры целостности цепи

Тестеры сопротивления заземления

Тестеры заземляющего соединения

Тестеры тока утечки

Тестеры автоматических выключателей (УЗО/GFCI)

Многофункциональные тестеры электроустановок

Портативные тестеры электроприборов (PAT)

Основные характеристики и преимущества

Плавнорегулируемые выходы сопротивления высокого напряжения обеспечивают большое высоковольтное сопротивление для калибровки тестеров сопротивления изоляции/мегомметров до 5 кВ. Функция плавного регулирования позволяет задавать любое значение сопротивления согласно требованиям тестируемого устройства и настраивать выход 5322A на номинальное значение, что облегчает калибровку более старых ручных тестеров.

Активная компенсация контура упрощает калибровку функции импеданса контура/линии тестера электроустановок благодаря исключению остаточного импеданса линии во время калибровки.

Источник 600 В (опция VLC) обеспечивает калибровку измерений напряжения переменного тока на оборудовании c измерительными функциями. Эта функция также подходит для питания тестеров PAT многих типов.

4-проводные источники низкого сопротивления позволяют выполнять точные измерения малых токов и параметров заземляющего соединения с высоким током, благодаря чему обеспечивается точность при проверке современных 4-проводных тестеров.

Дополнительные высоковольтные нагрузочные резисторы 5322A-LOAD 5 кВ можно подключать параллельно для точных проверок тестеров Hipot.

Имитация УЗО позволяет проверять тестеры электроустановок и тестеры PAT с высокой точностью по времени и току. Время размыкания 5322A обеспечивает отношение неопределенности измерений более 4:1 при неопределенности тока размыкания 1 %.

Измерения коэффициента пульсации и THD позволяют получить данные об измерениях четкости сигнала тестеров Hipot до 5 кВ в соответствии с требованиями многих нормативов.

Широкий выбор моделей позволяет подобрать функции, которые в наибольшей степени соответствуют вашему оборудованию и бюджету.

Совместимость с программным обеспечением MET/CAL автоматизирует работу 5322A в режиме эмуляции 5320A для повышения производительности и эффективности.

Тестеры импеданса контура/линии и тестеры заземляющего соединения

Калибратор 5322A оснащен 16 высокомощными резисторами для высокого тока, которые увеличивают сопротивление контура или линии на известную величину. Режим сканирования позволяет автоматически определять сопротивление контура, а в режиме активной компенсации контура (5322A/VLC) можно компенсировать остаточный импеданс контура или линии. Выходы сопротивления заземляющего соединения являются 2-проводными или 4-проводными. Номинал минимального 4-проводного выхода составляет 1 мОм.

Электрические характеристики:

Источник низкого сопротивления

Диапазон от 100 мОм до 10 кОм + выбор отдельного значения 10 мОм, постоянный ток и частота сети электропитания (50/60 Гц)

Источник высокого сопротивления 1,5 кВ (только постоянный ток)

Диапазон от 10 кОм до 10 ГОм + выбор отдельного значения 100 ГОм

Источник высокого сопротивления 5,5 кВ (только постоянный ток) (5322A с опцией /5)

Диапазон от 10 кОм до 100 ГОм

Измерение испытательного напряжения

Диапазон от 0 до 5500 В пост. тока

Источник сопротивления заземляющего соединения

Режим сопротивления

Диапазон от 1 мОм до 1700 Ом, постоянный ток и частота сети электропитания (50/60 Гц)

Источник импеданса линии/контура

Диапазон от 25 мОм до 1700 Ом

Режим ручной коррекции /режим сканирования

Диапазон остаточного импеданса от 0 до 10 Ом

Разрешение 1 мОм

Источник тока утечки

Диапазон от 0,1 до 30 мА

Испытательное напряжение:

Пассивный режим: от 60 до 250 В перем. тока (среднеквадратичное значение)

Дифференциальный режим: от 60 до 250 В перем. тока (среднеквадратичное значение)

Замещающий режим: от 10 до 250 В перем. тока (среднеквадратичное значение)

Активный режим (только 5322A/VLC)[1]: от 50 до 100 В перем. тока (среднеквадратичное значение)

Имитация человеческого тела (только функция имитации тока утечки)

Диапазон сопротивления: от 0 до 10 000 Ом

Разрешение: 1 Ом

УЗО (устройство защитного отключения) (для тестеров электроустановок)

Диапазон тока размыкания

Режим 0,5 X I и 1 X I: от 5 до 30 мА с шагом 1 мА

Режим 1,4 X I и 2 X I: от 14 до 60 мА с шагом 1 мА

Режим 5 X I: от 50 до 150 мА с шагом 1 мА

Разрешение измерения тока размыкания

1 мкА при токе менее 30 мА

10 мкА в диапазоне от 30 до 150 мА

100 мкА в диапазоне от 300 мА до 3 А

УЗО (устройство защитного отключения) (для PAT)

Диапазон тока размыкания Режим 0,5 X I и 5 X I: от 5 до 150 мА с шагом 1 мА

Разрешение измерения тока размыкания 1 мкА

Неопределенность измерения тока размыкания Ток размыкания: ±1 % от настройки номинального тока (I)

Диапазон времени размыкания от 10 до 5000 мс

Неопределенность времени размыкания (0,02 % от заданного значения + 0,25 мс)

Напряжение линии Задержка повторного подключения: 2,5 с

Мультиметр

Максимальное выдерживаемое напряжение

Клемма HV к клемме COM: 5000 В (среднеквадратичное значение)

Клемма V к клемме COM: 1100 В (среднеквадратичное значение)

Клемма COM к защитному заземлению: 2200 Впик

Диапазон напряжения переменного/постоянного тока

Вход V (1100 В): от 0 В пост. тока до ±1100 В пост. тока, от 10 мВ до 1100 В перем. тока (среднеквадратичное значение)

Вход HV (5000 В): от 0 В пост. тока до ±5000 В пост. тока, от 5 В до 5000 В перем. тока (среднеквадратичное значение)

Переменный/постоянный ток

Диапазон от 0 А до 20 А (непрерывно), от 20 А до 30 А (в течение периода до 5 минут), постоянный или переменный ток (среднеквадратичное значение)
