Калибратор электрических тестеров 5322A

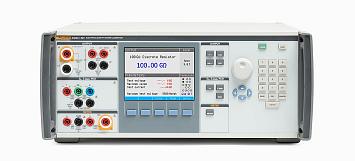

Многофункциональный калибратор электрических тестеров с сопротивлением 1 кВ, 1,5 кВ FLUKE 5322A

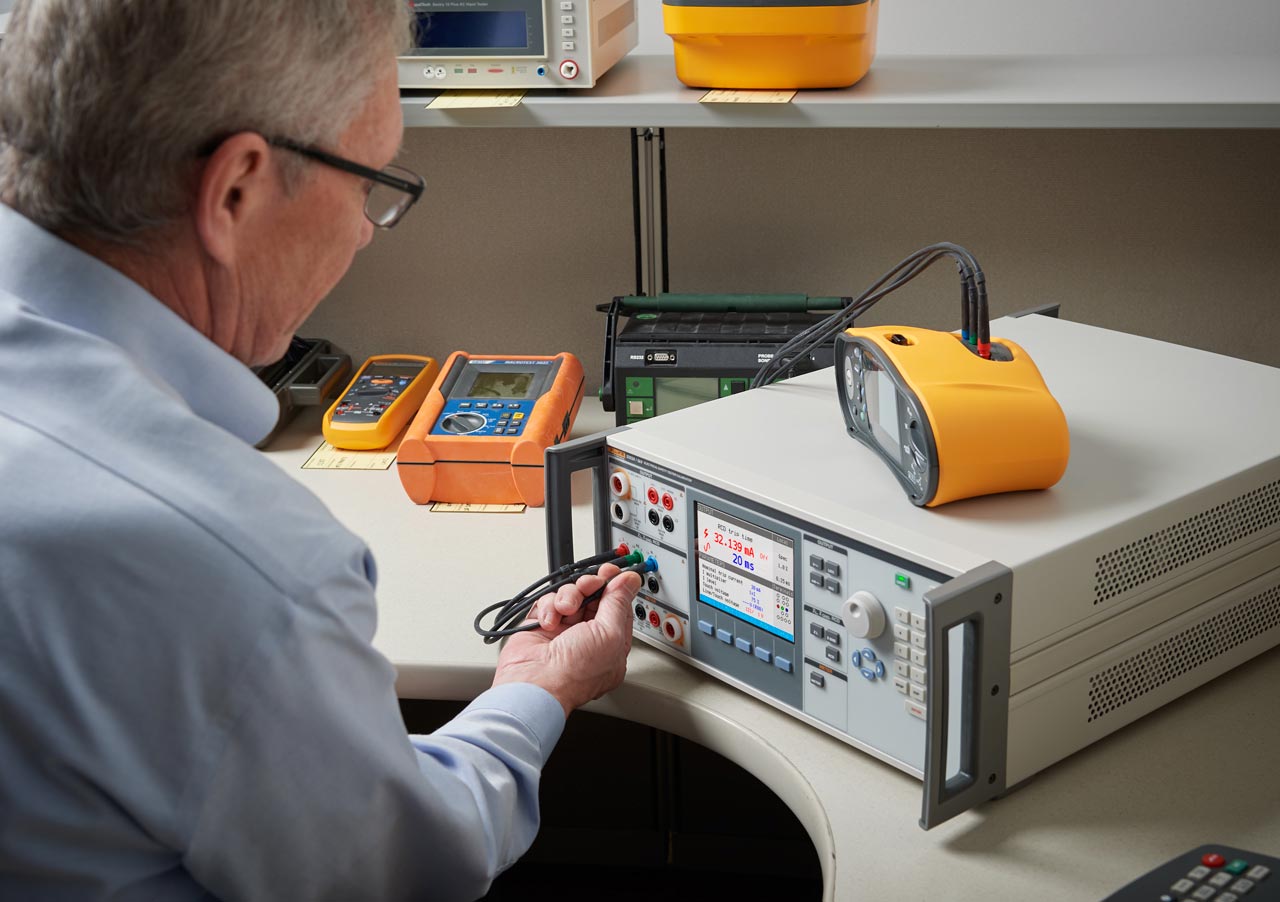

Калибратор электрических тестеров 5322A помогает специалистам по калибровке обеспечивать соответствие тестеров требованиям новых стандартов почти в четыре раза быстрее по сравнению с обычной калибровкой вручную с использованием комплекта разных приборов.
FLUKE 5322A объединяет множество функций в одном корпусе, благодаря чему можно отказаться от отдельных резисторов, декадных магазинов и других специальных решений, часто используемых для калибровки электрических тестеров. Эта единая система ускоряет и упрощает калибровку, поскольку вместо нескольких приборов пользователям нужно научиться использовать и обслуживать только один калибратор. В то время как автоматизация нескольких приборов является сложной задачей, 5322A можно автоматизировать с помощью программного обеспечения для калибровки MET/CAL®— увеличение скорости и эффективности.

Широкий диапазон обслуживаемых приборов

5322A калибрует оборудование различных типов, в том числе:

Тестеры Hipot
Тестеры сопротивления изоляции (мегаомметры), включая аналоговые тестеры предыдущих поколений
Тестеры импеданса контура/линии
Тестеры целостности цепи
Тестеры сопротивления заземления
Тестеры заземляющего соединения
Тестеры тока утечки
Тестеры автоматических выключателей (УЗО/GFCI)
Многофункциональные тестеры электроустановок
Портативные тестеры электроприборов (PAT)

Основные характеристики и преимущества

Плавнорегулируемые выходы сопротивления высокого напряжения обеспечивают большое высоковольтное сопротивление для калибровки тестеров сопротивления изоляции/мегомметров до 5 кВ. Функция плавного регулирования позволяет задавать любое значение сопротивления согласно требованиям тестируемого устройства и настраивать выход 5322A на номинальное значение, что облегчает калибровку более старых ручных тестеров.
Активная компенсация контура упрощает калибровку функции импеданса контура/линии тестера электроустановок благодаря исключению остаточного импеданса линии во время калибровки.
Источник 600 В (опция VLC) обеспечивает калибровку измерений напряжения переменного тока на оборудовании c измерительными функциями. Эта функция также подходит для питания тестеров PAT многих типов.
4-проводные источники низкого сопротивления позволяют выполнять точные измерения малых токов и параметров заземляющего соединения с высоким током, благодаря чему обеспечивается точность при проверке современных 4-проводных тестеров.
Дополнительные высоковольтные нагрузочные резисторы 5322A-LOAD 5 кВ можно подключать параллельно для точных проверок тестеров Hipot.
Имитация УЗО позволяет проверять тестеры электроустановок и тестеры PAT с высокой точностью по времени и току. Время размыкания 5322A обеспечивает отношение неопределенности измерений более 4:1 при неопределенности тока размыкания 1 %.
Измерения коэффициента пульсации и THD позволяют получить данные об измерениях четкости сигнала тестеров Hipot до 5 кВ в соответствии с требованиями многих нормативов.
Широкий выбор моделей позволяет подобрать функции, которые в наибольшей степени соответствуют вашему оборудованию и бюджету.
Совместимость с программным обеспечением MET/CAL автоматизирует работу 5322A в режиме эмуляции 5320A для повышения производительности и эффективности.

Электрические характеристики:

Источник низкого сопротивления
Диапазон от 100 мОм до 10 кОм + выбор отдельного значения 10 мОм, постоянный ток и частота сети электропитания (50/60 Гц)

Источник высокого сопротивления 1,5 кВ (только постоянный ток)
Диапазон от 10 кОм до 10 ГОм + выбор отдельного значения 100 ГОм

Измерение испытательного напряжения
Диапазон от 0 до 5500 В пост. тока

Источник сопротивления заземляющего соединения
Режим сопротивления
Диапазон от 1 мОм до 1700 Ом, постоянный ток и частота сети электропитания (50/60 Гц)

Источник импеданса линии/контура
Диапазон от 25 мОм до 1700 Ом

Режим ручной коррекции /режим сканирования
Диапазон остаточного импеданса от 0 до 10 Ом
Разрешение 1 мОм

Источник тока утечки
Диапазон от 0,1 до 30 мА
Испытательное напряжение:
Пассивный режим: от 60 до 250 В перем. тока (среднеквадратичное значение)
Дифференциальный режим: от 60 до 250 В перем. тока (среднеквадратичное значение)
Замещающий режим: от 10 до 250 В перем. тока (среднеквадратичное значение)
Активный режим (только 5322A/VLC)[1]: от 50 до 100 В перем. тока (среднеквадратичное значение)

Имитация человеческого тела (только функция имитации тока утечки)
Диапазон сопротивления: от 0 до 10 000 Ом
Разрешение: 1 Ом

УЗО (устройство защитного отключения) (для тестеров электроустановок)
Диапазон тока размыкания
Режим 0,5 X I и 1 X I: от 5 до 30 мА с шагом 1 мА
Режим 1,4 X I и 2 X I: от 14 до 60 мА с шагом 1 мА
Режим 5 X I: от 50 до 150 мА с шагом 1 мА
Разрешение измерения тока размыкания
1 мкА при токе менее 30 мА
10 мкА в диапазоне от 30 до 150 мА
100 мкА в диапазоне от 300 мА до 3 А

УЗО (устройство защитного отключения) (для PAT)
Диапазон тока размыкания Режим 0,5 X I и 5 X I: от 5 до 150 мА с шагом 1 мА
Разрешение измерения тока размыкания 1 мкА
Неопределенность измерения тока размыкания Ток размыкания: ±1 % от настройки номинального тока (I)
Диапазон времени размыкания от 10 до 5000 мс
Неопределенность времени размыкания (0,02 % от заданного значения + 0,25 мс)
Напряжение линии Задержка повторного подключения: 2,5 с

Мультиметр
Максимальное выдерживаемое напряжение
Клемма HV к клемме COM: 5000 В (среднеквадратичное значение)
Клемма V к клемме COM: 1100 В (среднеквадратичное значение)
Клемма COM к защитному заземлению: 2200 Впик
Диапазон напряжения переменного/постоянного тока
Вход V (1100 В): от 0 В пост. тока до ±1100 В пост. тока, от 10 мВ до 1100 В перем. тока (среднеквадратичное значение)
Вход HV (5000 В): от 0 В пост. тока до ±5000 В пост. тока, от 5 В до 5000 В перем. тока (среднеквадратичное значение)

Переменный/постоянный ток
Диапазон от 0 А до 20 А (непрерывно), от 20 А до 30 А (в течение периода до 5 минут), постоянный или переменный ток (среднеквадратичное значение)
