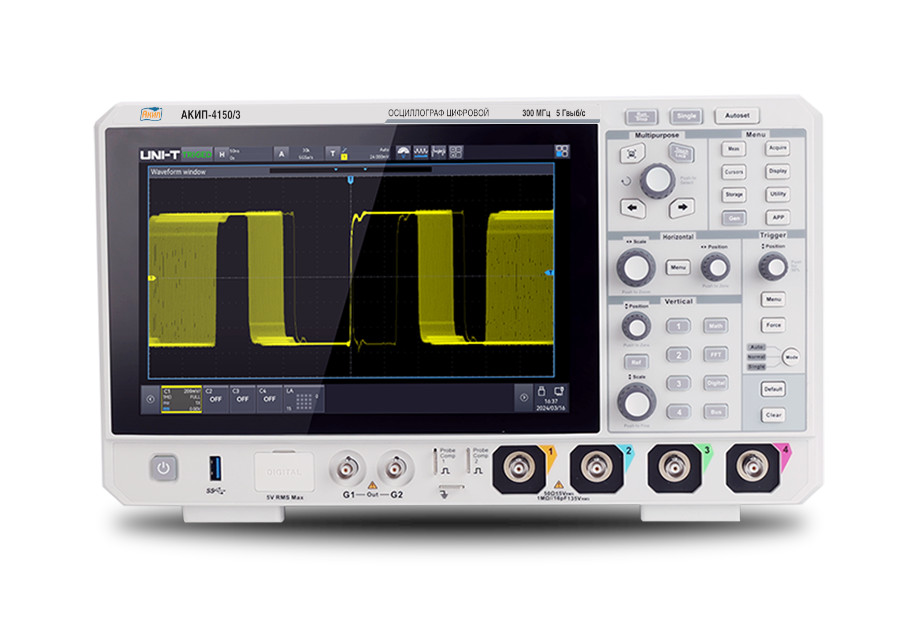

Осциллограф цифровой АКИП-4150/2

Осциллограф смешанных сигналов серии АКИП-4150 обеспечивает максимальную частоту дискретизации 5 Гвыб/с и глубину памяти до 100 МБ. В нем применена эксклюзивная технология Ultra Phosphor 3.0, обеспечивающая скорость захвата до 2 000 000 осциллограмм в секунду. Благодаря усовершенствованной системе синхронизации точность срабатывания достигает 10 пс. Осциллограф поддерживает 9 типов синхронизации, 9 типов синхронизации и декодирования последовательной шины, а также расширенные функции и режимы анализа, такие как анализ спектра, анализ мощности, гистограммы, тест по маске, поиск и навигация. Кроме того, осциллограф оснащен широкими функциями измерения и математических расчетов. Ёмкостный сенсорный дисплей размером 10,1" поддерживает различные жесты для обычных операций с формами сигналов.

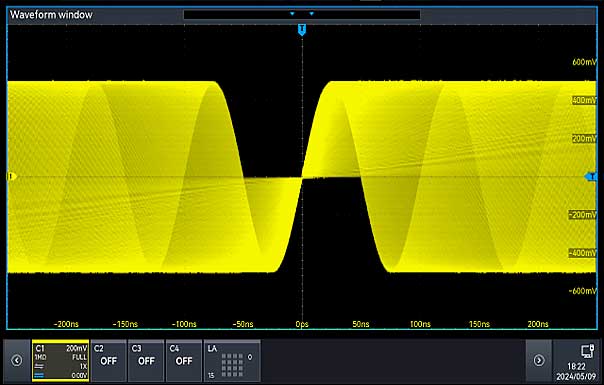

Ultra Phosphor 3.0 Технология Ultra Phosphor 3.0 с передовой программной и аппаратной архитектурой поддерживает 8-канальное параллельное графическое отображение, обеспечивая скорость обработки до 20 Гбит/с и скорость захвата до 500 000 осциллограмм в секунду в обычном режиме и 2 000 000 осциллограмм в секунду в режиме сегментированной развертки с минимальным мертвым временем менее 1 мкс. Это позволяет обнаруживать нерегулярные сигналы и редкие аномалии.
	Измерения, статистика, графики трендов Осциллограф серии АКИП-4150 обеспечивает 54 типа автоматических измерений параметров, охватывающих множество измерений, таких как напряжение, частота, фаза. В осциллограф также интегрированы расширенные функции анализа статистики параметров и визуализации графиков трендов, обеспечивающие комплексное и многомерное отображение изменений характеристик сигнала, что позволяет достичь профессионального понимания и эффективной интерпретации данных.

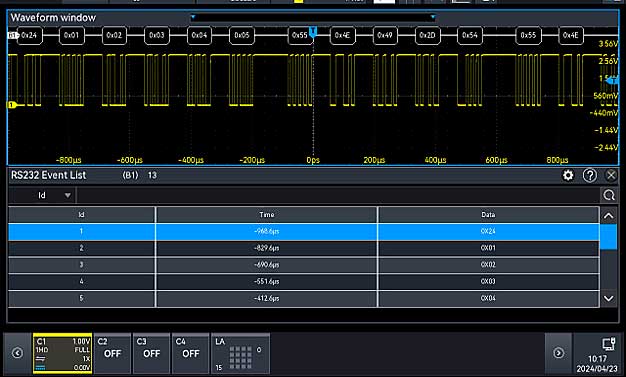

Синхронизация и декодирование протоколов последовательной передачи данных Поддерживается 9 типов основных протоколов, включая -протоколы встраиваемых систем: UART, I2C, SPI -автомобильные: CAN, CAN-FD, LIN, FlexRay, SENT -Аудио: I2S (Audio-I2S, Audio-LJ, Audio-RJ)  Осциллограф серии АКИП-4150 может декодировать 200 МБ данных менее чем за 1 секунду и поддерживает одновременный анализ четырех шин, обеспечивая быстрый и глубокий анализ протоколов для сложных коммуникационных систем.

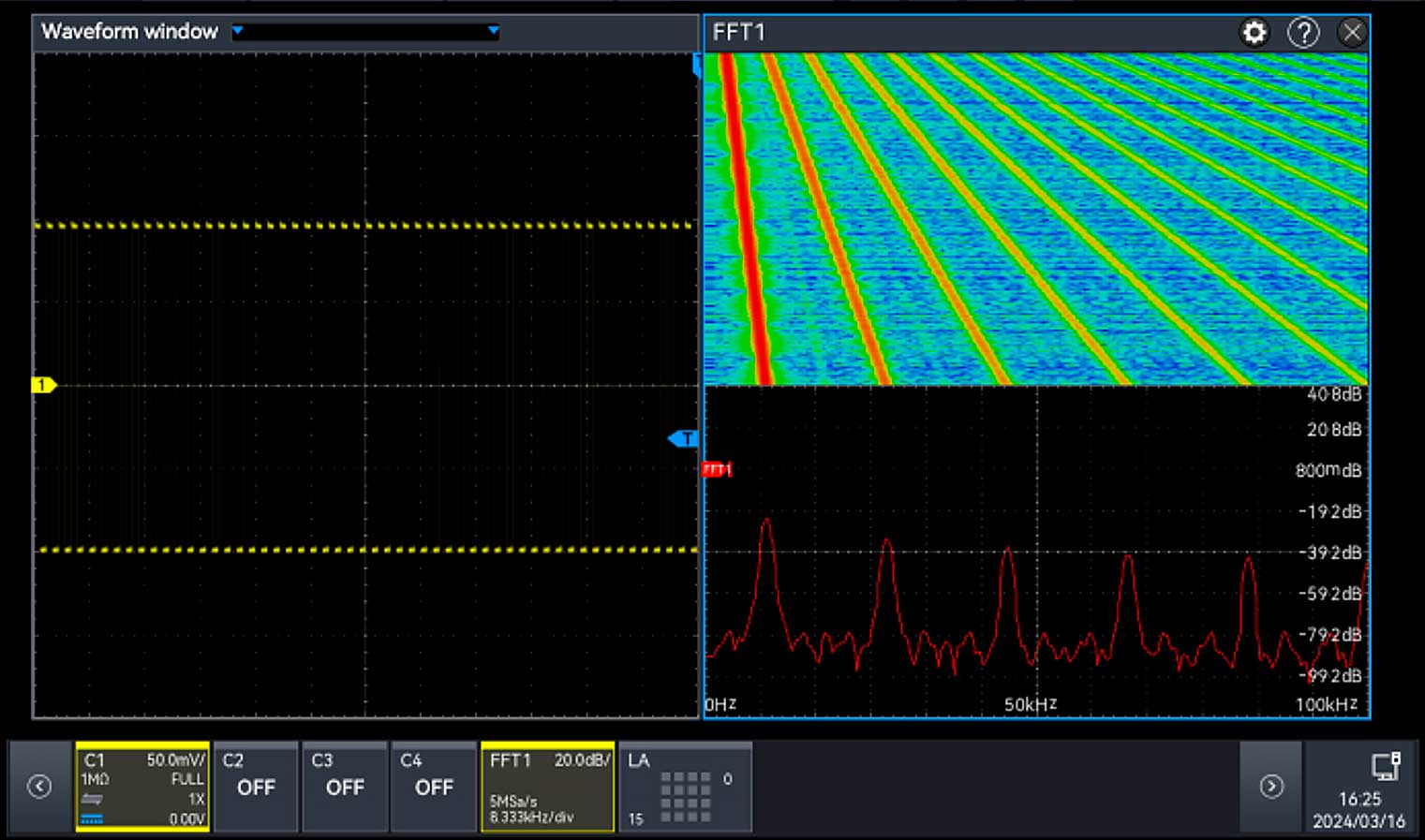

	Анализатор спектра -Быстрое преобразование Фурье по 4M точек -Отображение спектра в режиме Waterfall -Автоматическое измерение маркеров -4 трассы -Одновременное открытие 4 CH FFT Оснащенный технологией аппаратного ускорения, этот осциллограф обеспечивает сверхбыструю выборку до 4M точек, значительно повышая точность измерений частоты и амплитуды. Инновационная интеграция функций поиска пиков и маркеров в частотной области помогает пользователям точно фиксировать и глубоко анализировать сложную динамику сигналов в цепях, значительно повышая эффективность анализа схем и предоставляя пользователям исключительный опыт тестирования.

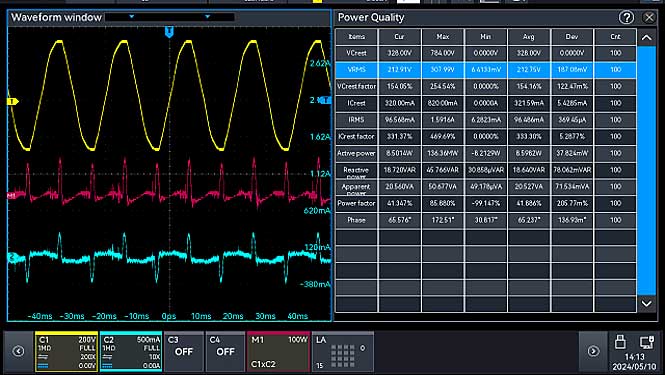

Анализ мощности Опция объединяет анализ коэффициента отклонения мощности источника питания (PSRR), анализ реакции замкнутого контура управления, оценку качества электроэнергии, определение гармоник тока и анализ импульсных токов, обеспечивая комплексные и профессиональные решения для проверки характеристик энергосистемы, оценки стабильности и ее оптимизации. Цель - повышение энергоэффективности и стабильности системы.
