Осциллограф MDO-72074EX

Cерия: MDO-72000EX
Нет в наличии


Рекомендуемая замена: варианты
Стоимость поверки (с НДС):
10 200 Р
Торговая марка: GW Instek
Срок гарантии (лет): 3
Госреестр СИ: №70936-18 до 23.04.2023 г.
Страна производитель: ТАЙВАНЬ (КИТАЙ)
Поделиться:
Тип осциллографа Цифровой
Число каналов 4
Полоса пропускания 70 МГц
Максимальная частота дискретизации 1 ГГц
Максимальный объем памяти 10 МБ
АЦП (бит) 8
Сопротивление входа 1 МОм
Особенности Технология VPO визуализация аналогового осциллографа (120.000 осц./с). Режим «Поисковая машина» для поиска событий по заданным условиям. Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ). Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой. Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц. Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление), до 1000В/ ~750В, до 10 А, до 5 МОм. Встроенный источник питания - 2 канала (5В/ 1А), разрешение 0,1В. Синхронизация и декодирование шин I2C, SPI, UART(RS232/ 422/ 485), CAN/ LIN. Регистратор данных до 1000 ч (32 М, мин. интервал выборки 0,5 с).
Интерфейс USB, LAN
Дисплей TFT, диагональ 20 см, разрешение 800х480
Масса (кг) 3

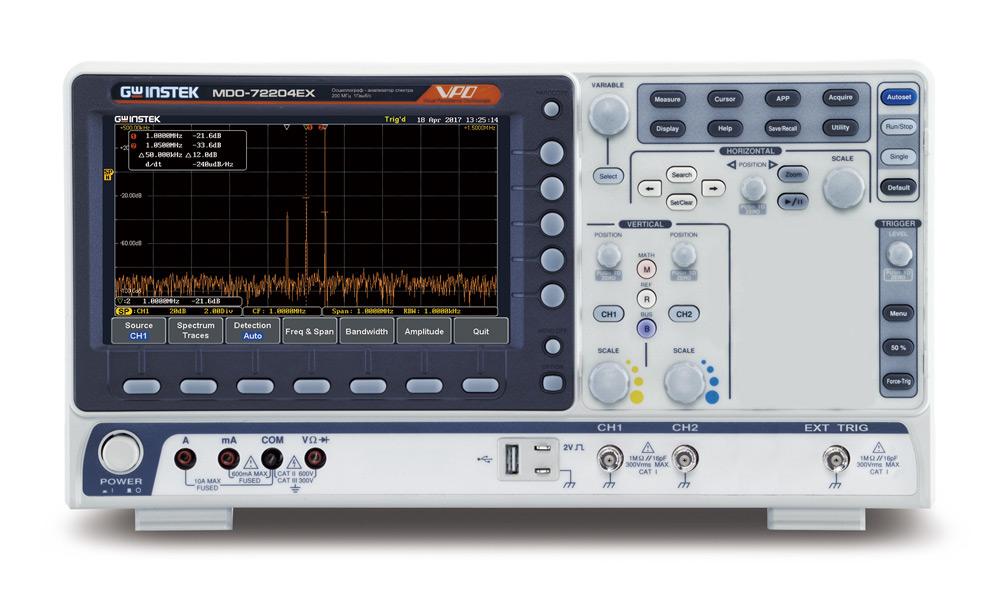

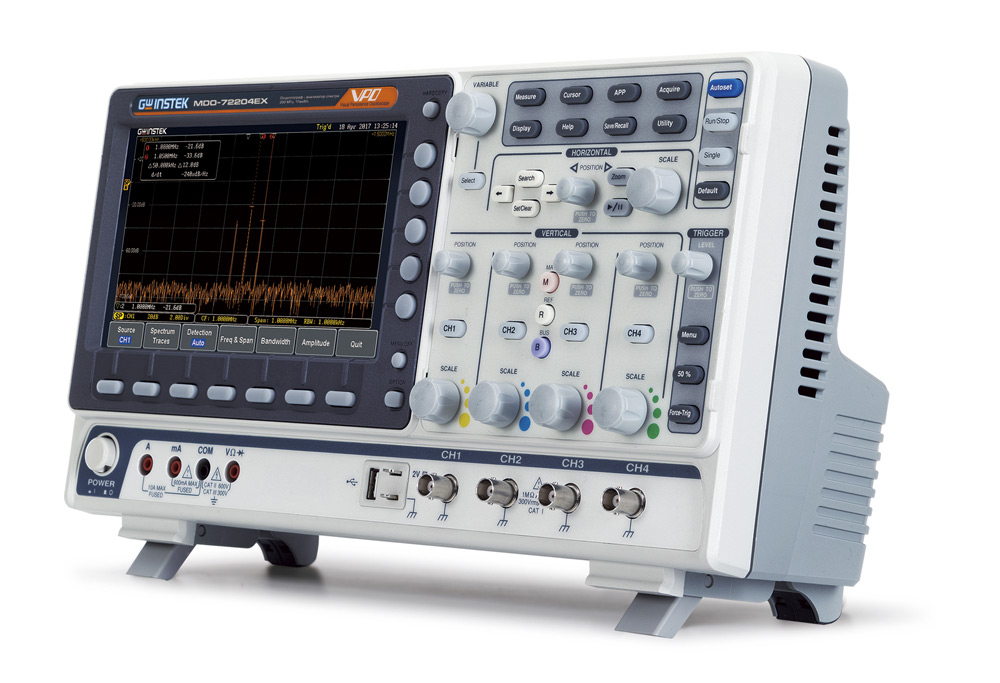

Комбинированный осциллограф MDO-72074EX, 4 канала, 70 МГц

Серия осциллографов GW Instek MDO-72000EX является самой функциональной:
В одном корпусе находится пять полнеценных приборов:
  • Цифровой осциллограф - 4 канала, полоса пропускания 70 МГц, частота дискретизации 1 ГГц
  • Анализатор спектра на базе БПФ на участке 1 МБ, управление близкое к традиционному анализатору спектра

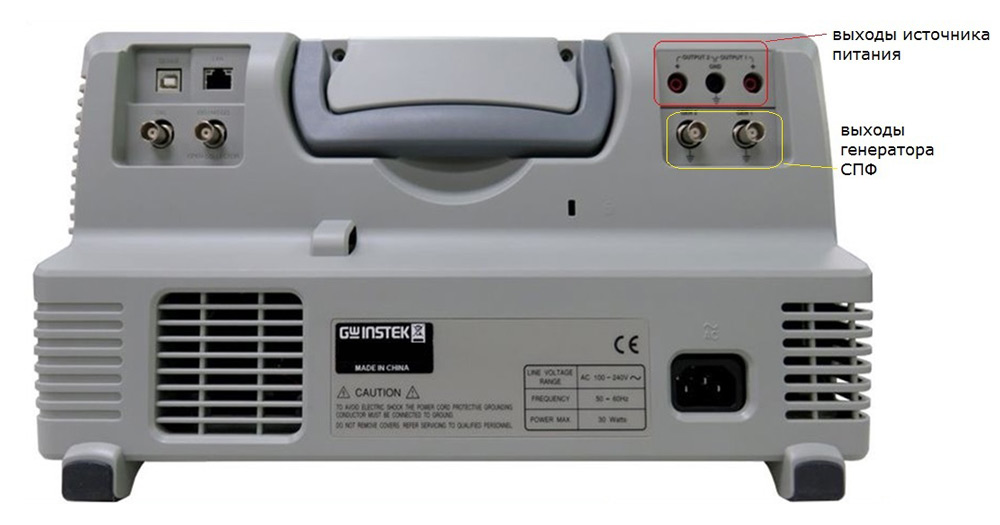

  • Генератор сигналов специальной и произвольной формы 2-канальный до 25 МГц - 13 форм выходного сигнала, поддерживает функции AM/FM/FSK модуляции, ЦАП 14 бит, частота дискретизации 200 МГц
  • Цифровой мультиметр (индикация «5.000») - обеспечивает измерение напряжения (ACV; DCV), тока (ACA; DCA), сопротивления и температуры, тестирования, диодов
  • Двухканальный источник питания (5 В/1A)

    В стандартной комплектации функций синхронизации и декодирования сигналов шин I2C/ SPI/ UART/ CAN/LIN, режим сегментированной памяти

    Анализатор спектра в серии MDO-72000E обеспечивает отображение как формы сигнала во временном домене каждого из входных каналов (визуализация осциллограмм) в сочетании с простой и удобной в использовании функцией спектрального анализа (измерения в частотном домене). При разработке новинок использована технология анализатора спектра реального времени, которая реализована на базе высокопроизводительного процессора и оптимального алгоритма обработки отсчетов на всей длине памяти. В основе реализации серии MDO-72000E использована платформа XilinxZynqSoc* в качестве аппаратного ядра для организации вычислений и обработки сигнала.

    *- Платформа Xilinx Zynq SoC – семейство продуктов от Xilinx, которое объединяет в одном чипе процессор ARM и ПЛИС. ZynqSoc сочетает программные возможности высокопроизводительного процессора и гибкую, адаптируемую архитектуру FPGA, обеспечивая высокий уровень производительности, гибкости и масштабируемости в сочетании с низким энергопотреблением. В отличие от традиционных систем на кристалле (SoC), программируемая логика Zynq позволяет легко изменять архитектуру системы, приспосабливая её под решение конкретной задачи при помощи специализированных периферийных устройств или модулей расширения.

    Внутренняя процессорная система выполнена на базе аппаратного блока, удовлетворяющего всем требованиям для обеспечения огромного объема вычислений и процессинга. В её состав входит 2-х ядерный процессор ARM Cortex-A9 (частота тактирования 1 ГГц) с расширением NEON (сопроцессор) и поддержкой выполнения операций с плавающей запятой с обычной и двойной точностью (FPU/ Floating-Point Unit).

  • Осциллограф MDO-72074EX 1 шт.
    Шнур питания 1 шт.
    Краткая инструкция по эксплуатации, Инструкция по эксплуатации, Инструкция по программированию на CD 1 шт.
    Пассивный пробник 4 шт.
    GTL-110  BNC-BNC кабель 2 шт.
    GTL-105A  Провод измерительный (зажим "крокодил") 1 шт.
    GTL-207  провод измерительный 1 шт.
    MDO-72104EX - в наличии
    АКИП-4131/1А
    Максимальная частота, с которой производятся цифровые значения на выходе аналого-цифрового преобразователя. Измеряется в герцах (Гц).
    Разрядность аналого-цифрового преобразователя в битах. Характеризует количество дискретных значений, которые преобразователь может выдать на выходе.
