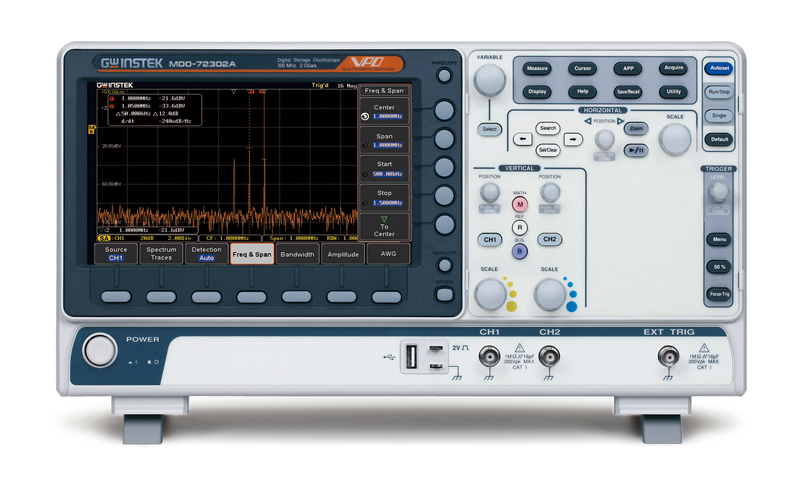

Осциллограф MDO-72202AG

Новое поколение осциллографов MDO-72000A (AG) обеспечивает отображение более реалистичного и достоверного сигнала за счет возросшей скорости выборки системы сбора данных и глубины памяти на каждый канал, а увеличение полосы пропускания отвечает требованиям современных измерительных приложений по анализу высокочастотных сигналов.

Анализатор спектра

MDO-72000A (AG) в функции анализатора спектра автоматически выбирает оптимальную частоту дискретизации в зависимости от частотного диапазона сигнала на входе.

Необходимые данные для построения спектра также берутся из выборки (т.е. при этом же значении дискретизации входных данных), но при этом скорость обработки намного выше за счет использования процессора семейства Zynq SoC (на монокристалле).

Благодаря этому время на построение спектра даже при большом объеме вычислений в MDO-72000А (AG) требуется значительно меньше, чем в традиционном анализаторе.

Диапазон частот 1кГц ~ 1 ГГц (изм. в дБм, дБВольтс.к.з., лин.с.к.з.), перестройка фильтров полосы пропуск.

ПЧ - 1Гц ~ 1МГц, уровень собственных шумов -90 дБм (тип.).

Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ).

Генератор сигналов

Осциллограф MDO-72000AG имеет встроенный 2-канальный генератор сигналов произвольной формы до 25 МГц (выходы на задней панели) с возможностью выдачи модулированных колебаний.

Обеспечивается частота дискретизации 200 МГц,

разрешение по вертикали 14 бит,

память 16 К.

Доступны 13 предустановленных форм выходных сигналов (синус, прямоугольник, импульс, пила, постоянное смещение, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардиоритм/ Cardiac).

Предусмотрены функции модуляции AM/ FM/ FSK и качания (ГКЧ).

Декодирование шин последовательных данных

Устройства IoT, соединяющие датчики и периферийные компоненты, используют такие шины, как UART, I2C.

Быстрая и корректная синхронизация, последующий анализ сигналов таких шин позиционируется как достаточно сложная задача для инженеров-разработчиков.

Серия MDO-72000A обеспечивает анализ последовательных шин на длине памяти 20М.

Пользователи могут синхронизировать, декодировать и проанализировать сообщения таких часто используемых протоколов передачи последовательных данных, как I2C и UART и шин CAN/LIN, которые сегодня доминируют в автомобильной промышленности и используются в системах бортовой коммуникации транспортных средств.

Цифровой регистратор

Все модели новой серии поддерживают функцию цифрового регистратора.

Это позволяет использовать MDO-72000А (AG) как 2-канальный регистратор данных (низкоскоростной оцифровщик)

Функция цифрового регистратора данных имеет возможность задания времени записи и интервала выборки. Длительность записи регулируется оператором в диапазоне времени от 5 минут до 1000 часов, а минимальный интервал выборки при регистрации составляет 2 секунды. Также может быть выбран тип данных (форма/ Waveform или отсчеты/ CSV) для каждого канала. Данные сохраняются на подключаемый USB-накопитель, во внутреннюю память MDO-72000A (32 МБ) или на удаленный ПК при помощи соединения по LAN интерфейсу.

Поисковая машина

Режим Search/ “поисковая машина”: поиск событий в отображаемом сигнале (среди полученных данных) по условиям заданным пользователем.

Каждое найденное событие помечается маркером.

Режим обеспечивает быстрый, удобный и исчерпывающий поиск событий (маркированных осциллограмм) для их быстрого сравнения и анализа.

Настройка параметров поиска выполняется аналогично настройке параметров запуска.

Все параметры поиска (кроме последовательных событий), можно скопировать в настройки запуска и наоборот.

Поиск отличается от запусков тем, что вместо уровней запуска для него используются значения порогового уровня измерения.
