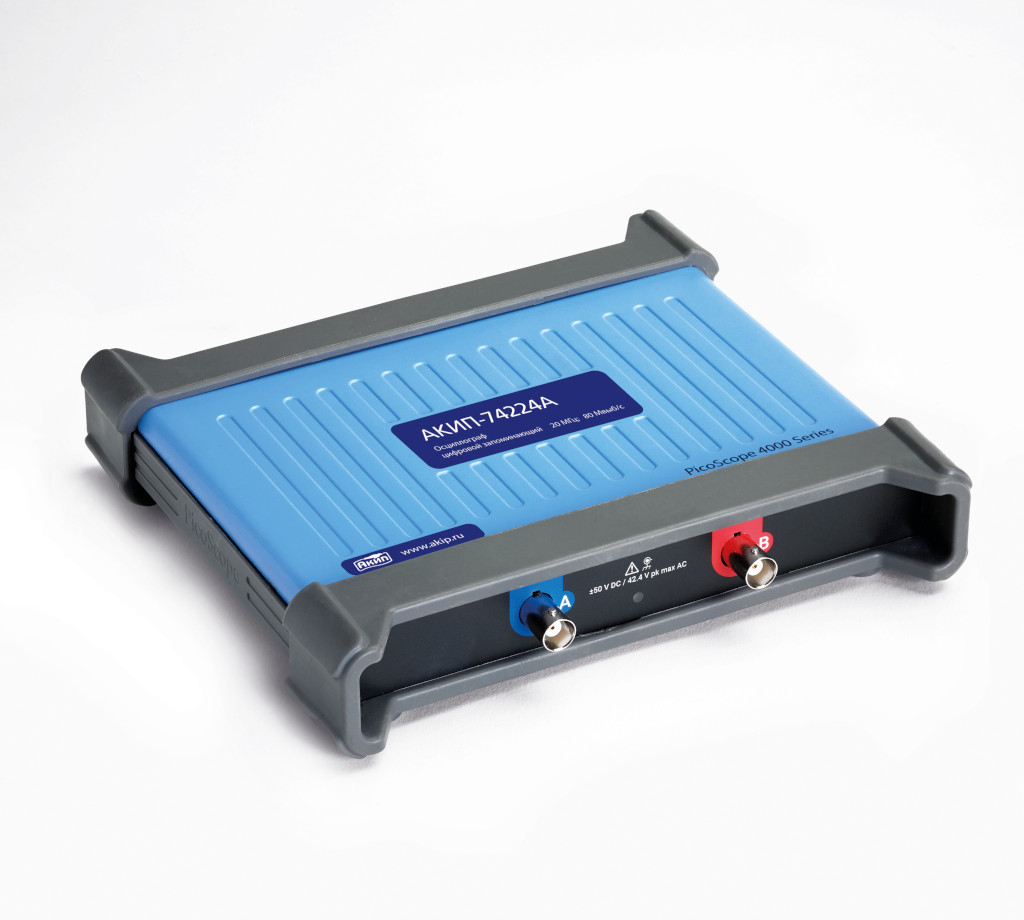

Осциллограф АКИП-74224А

USB-осциллограф высокого разрешения АКИП-74224А
Пять измерительных приборов в одном корпусе: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных

 Максимальная полоса пропускания: 20 МГц
 Разрешение АЦП: 12 бит (до 16 бит в режиме ERES)
 Максимальная частота дискретизации: 80 МГц
 Максимальный объем памяти: 256 МБ
 Сегментированная память 10.000 осциллограмм (во внутренний буфер)
 НЧ фильтр в полной полосе пропускания
 Цифровая регистрация на ПК (streaming mode) USB 3.0: дискретизация 20 МГц (Picoscope 6), 80 МГц (SDK) - дискретизация и длина файла определяется системными параметрами ПК, максимальная суммарная дискретизация 160 МГц (на все каналы)
 Функциональный генератор (до 1 МГц/ ±2 В): синус, меандр, треугольник, пост. напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом)
 Формирование сигналов СПФ/ AWG (до 1 МГц): ЦАП 14 бит, частота дискретизации до 80 МГц, память до 16 кБ
 Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом, БПФ при длине памяти до 1 МБ
 Автоматические измерения; курсорные измерения
 Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
 Декодирование сигналов: 1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, Ethernet 10Base-T, FlexRay, I²C, I²S, LIN, Manchester, Modbus ASCII, Modbus RTU, PS/2, SENT, SPI, UART (в зависимости от числа каналов)
 Допусковый контроль (тест по маске)
 Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux (32/ 64 битн.)
