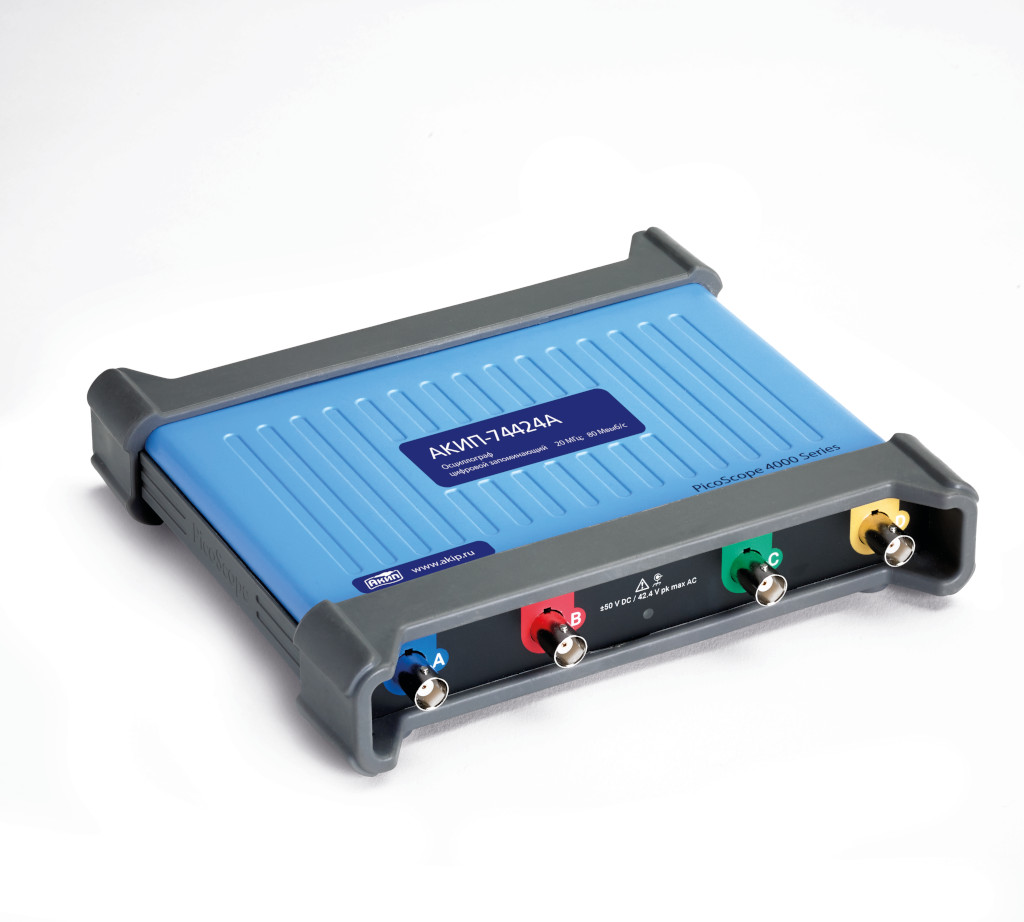

Осциллограф АКИП-74424А

Пять измерительных приборов в одном корпусе: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных

 Максимальная полоса пропускания: 20 МГц

 Разрешение АЦП: 12 бит (до 16 бит в режиме ERES)

 Максимальная частота дискретизации: 80 МГц

 Максимальный объем памяти: 256 МБ

 Сегментированная память 10.000 осциллограмм (во внутренний буфер)

 НЧ фильтр в полной полосе пропускания

 Цифровая регистрация на ПК (streaming mode) USB 3.0: дискретизация 20 МГц (Picoscope 6), 80 МГц (SDK) - дискретизация и длина файла определяется системными параметрами ПК, максимальная суммарная дискретизация 160 МГц (на все каналы)

 Функциональный генератор (до 1 МГц/ ±2 В): синус, меандр, треугольник, пост. напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом)

 Формирование сигналов СПФ/ AWG (до 1 МГц): ЦАП 14 бит, частота дискретизации до 80 МГц, память до 16 кБ

 Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом, БПФ при длине памяти до 1 МБ

 Автоматические измерения; курсорные измерения

 Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)

 Декодирование сигналов: 1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, Ethernet 10Base-T, FlexRay, I²C, I²S, LIN, Manchester, Modbus ASCII, Modbus RTU, PS/2, SENT, SPI, UART (в зависимости от числа каналов)

 Допусковый контроль (тест по маске)

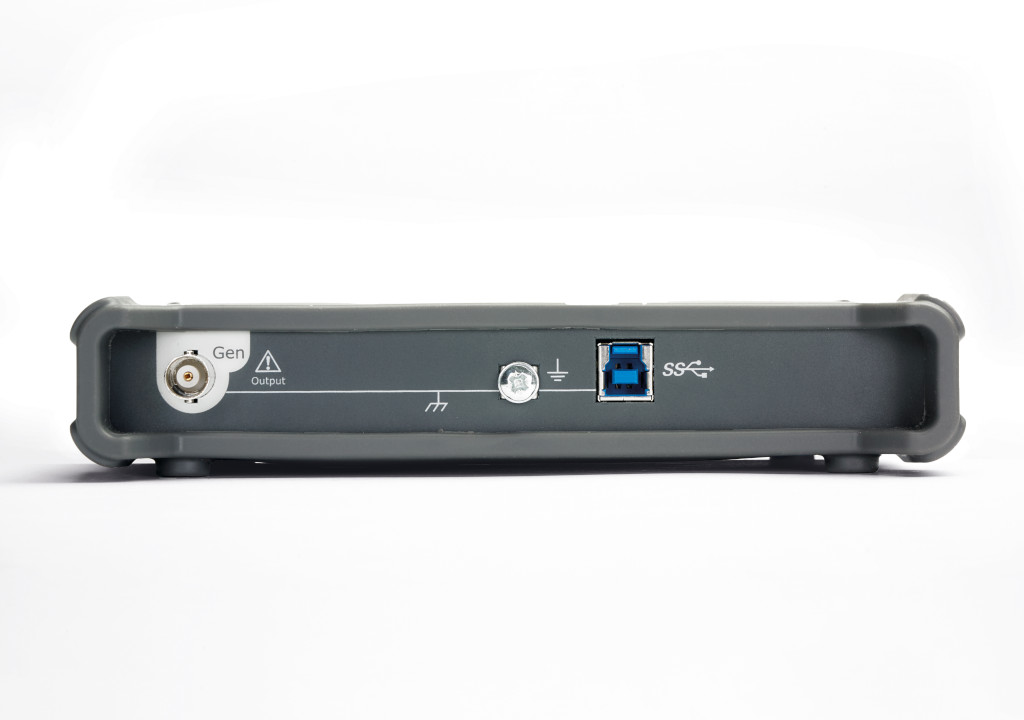

 Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux (32/ 64 битн.)
