Система позиционирования PQ216

Cерия:  PQ200
Нет в наличии
Цена (с НДС):
По запросу
Торговая марка: Pico Technology Limited
Поделиться:
Позиционер в комплекте с держателем печатной платы и пробниками.
Комплект принадлежностей для фиксации осциллографических пробников и крепления печатных плат (PCB) при тестировании и отладке.
Система позиционирования была разработана исключительно для использования с пробниками, имеющими диаметр рабочей части щупа 2,5 мм.

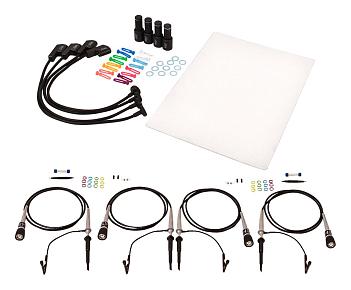

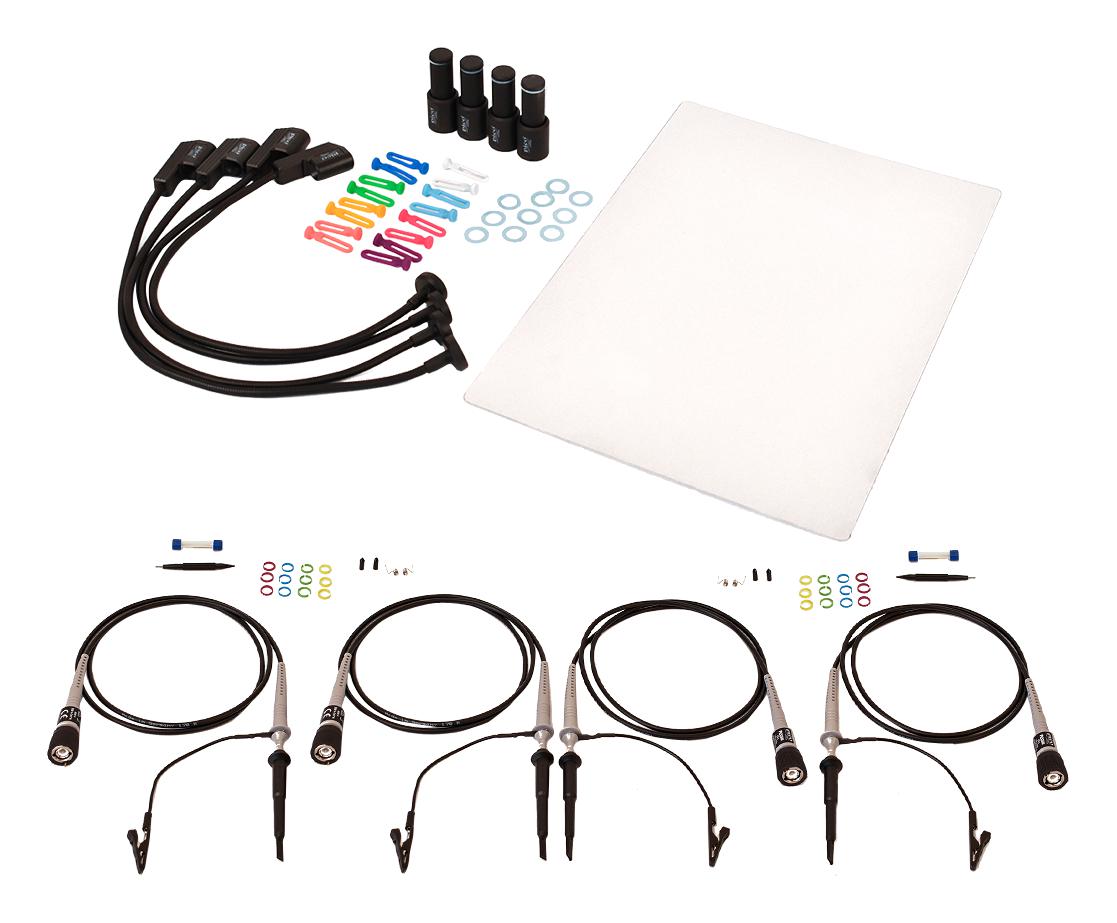

В комплект системы позиционирования входит:
1. Пассивный осциллографический пробник P2036 (4 шт.), 300 МГц, 10:1;
2.Тонкая металлическая опорная пластина размером A4 (210 x 297 мм/ «основание»);
3. Держатель пробника (4 шт), для пробников с наконечником 2,5 мм;
4. Подпружиненный магнитный держатель для крепления печатной платы/ PCB (4 шт.);
5. Набор изоляционных шайб (10 шт.);
6. Набор кабельных стяжек, поставляемых в цветах идентификации входных каналов A …D и E…H (16 шт, по 2 шт. каждого цвета)

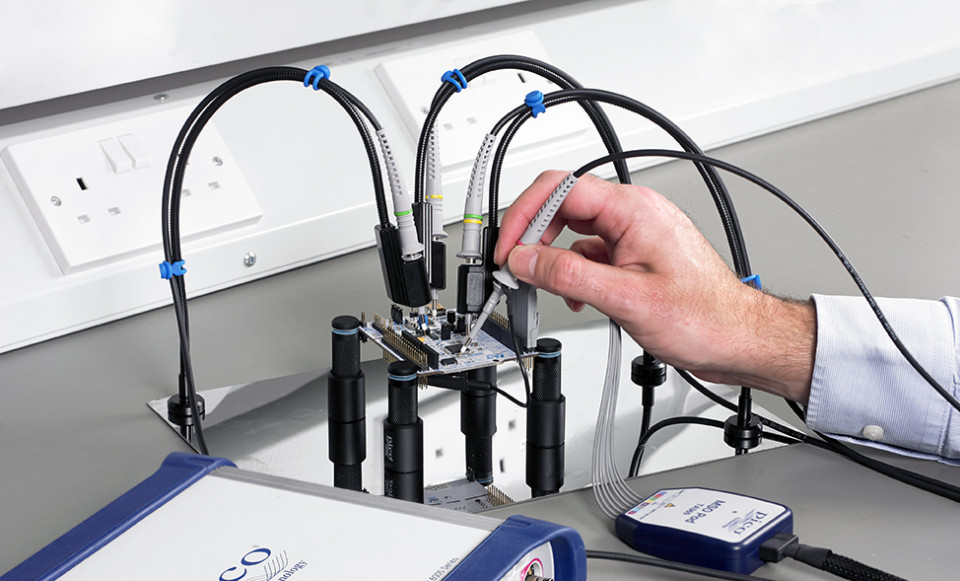

Комплект идеально подходит для проведения измерений без помощи рук, удобного выполнения измерений при тестировании печатных плат.
Металлическая опорная пластина обеспечивает надежное крепление для элементов системы позиционирования пробников.

Тестируемая печатная плата фиксируется четырьмя мощными магнитными стойками с пружинными зажимами для захвата тестируемой платы. В зажимах используется пара сменных изолирующих шайб, чтобы избежать замыкания цепей (дорожек) на печатной плате.

Сильные магниты в основании 4-х держателей обеспечивают позиционирование гибкого держателя пробника, фиксируя его на месте в нужной точке.
Уникальная подпружиненная система обеспечивает хороший контакт наконечника пробника с печатной платой или точкой в цепи тестируемого устройства.
Держатели пробников включают восемь пар силиконовых кабельных стяжек в цветах входных каналов осциллографа (16 шт, синий, красный, зеленый, желтый, фиолетовый, серый, светло-синий и пурпурный).
Эти эластичные резиновые хомуты прикрепляют кабель пробника к гибкому позиционеру, обеспечивая стабильность, а также точный визуальный контроль, куда и какие пробники подключены к соответствующим каналам (особенно это удобно для 8 канальных осциллографоф).

Набор рекомендован для осциллографов серии АКИП-76000E.
Система позиционирования совместима с осциллографами с входом BNC-типа и полосой пропускания до 300 МГц.

Расширенные характеристики, каталоги, брошюры

Дополнительные материалы (требуется регистрация)

  • User's Guide: Probe positioning system (требуется регистрация)
    976.12 КБ
