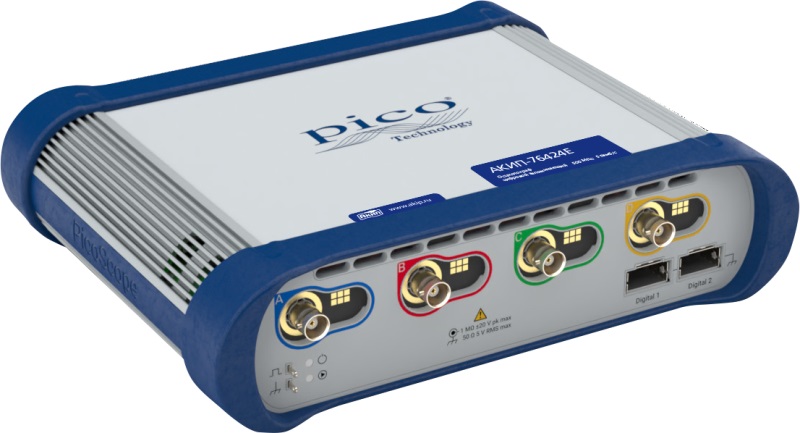

Осциллограф АКИП-76424E

Нет в наличии

Цена (с НДС):	1 821 563 Р
Торговая марка:	АКИП
Срок гарантии (лет):	1
Страна производитель:	СОЕДИНЕННОЕ КОРОЛЕВСТВО

Добавить к сравнению

Задать вопрос о товаре

Тип осциллографа	USB
Число каналов	4
Полоса пропускания	500 МГц
Максимальная частота дискретизации	5 ГГц
Максимальный объем памяти	2 ГБ
АЦП (бит)	8, 10, 12
Сопротивление входа	50 Ом, 1 МОм
Логические каналы	8 или 16 (опция)
Особенности	«6 в 1» - осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных, опционально анализ смешанных сигналов. Сегментированная память до 10.000 осциллограмм. Цифровая регистрация на ПК (streaming mode). Анализатор спектра в полной полосе пропускания (одновременно с осциллографом!). Автоматические и курсорные измерения (ΔU, ΔT, 1/ΔT). Математические функции (встроенный редактор формул). Декодирование сигналов (23 протокола).
Интерфейс	USB
Масса (кг)	2,2 (только осциллограф)

USB-осциллограф высокого разрешения АКИП-76424E 500 МГц

6 приборов в одном корпусе: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных, опциональный логический анализатор (для цифровых каналов требуется опция MSO -TA369)

Разрядность АЦП перестраиваемая - 8/ 10/ 12 бит

Максимальная частота дискретизации: 5 ГГц

Максимальный объем памяти: 2 ГБ при использовании PicoScope 6, память делится между активными каналами. В модели АКИП-76424E до 4 ГБ, при использовании PicoSDK

Захват осциллограммы длительностью до 200 мс при максимальной частоте дискретизации 5 ГГц

Сегментированная память: 10.000 осциллограмм во внутр. буфер (2.000.000 для пакета PicoSDK), цифровая растяжка/ Zoom

Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK макс. объем до 312 МГц

Функциональный генератор: до 50 МГц/ 5 В п-п

Генератор сигналов СПФ/ AWG : до 100 МГц, ЦАП 14 бит, дискретизация 200 МГц, память 40К

Анализатор спектра: БПФ при длине памяти до 1 Мб в полной полосе пропускания

Декодирование сигналов (23 протокола): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.

Математика: 35 функций (4 оператора)

Допусковый контроль: тест по маске (рисование, табличные данные, профиль вх. сигнала, импорт данных)

Питание от сетевого адаптера ~230В (12В/ 7А)

Осциллограф АКИП-76424E	1 шт.
Адаптер питания	1 шт.
Кабель питания	1 шт.
Кабель USB, 1,8 м	1 шт.
Кейс для переноски	1 шт.
Инструкция по эксплуатация	1 шт.
Набор пассивных пробников P2056 (4 шт)	1 комплект
Набор пассивных пробников P2036 (4 шт)	1 комплект
