Стенд для практических занятий комбинированный KL-210 + ПО

Универсальное учебный стенд, разработанный для при практической подготовки учащихся по широкому кругу общеинженерных специальностей. Компактное и простое техническое решение позволяет Вам самостоятельно выбрать набор лабораторных модулей, наиболее полно удовлетворяющий методике преподавания, используемой в учебном заведении.

Рабочее место состоит из блока управления и модулей для сборки электрических цепей, аналоговых устройств, цифровых устройств, электродвигателей (опция). При проведении экспериментов дополнительные лабораторные модули устанавливаются в специальное гнездо.

Блок управления содержит оборудование, необходимое для проведения экспериментов: блок питания, функциональный генератор, аналоговые и цифровые измерительные приборы. Большое число сменных экспериментальных модулей (21) охватывают широкий спектр тем в области электрических цепей, аналоговых устройств, цифровых устройств. По отдельному заказу можно приобрести модули для изучения 1- и 3-фазных электродвигателей (5 модулей, опция).

KL-210 + ПО поставляется с программным обеспечением, позволяющим моделировать работу стенда KL-210 на компьютере. Выполнение курса лабораторных работ на компьютере доступно в полном объеме, использование аппаратных средств в этом случае не требуется.

В комплект входит универсальная макетная плата (1680 точек подключения) для проектирования и исследования собственных электрических цепей.

Все экспериментальные модули оснащены 8-битными DIP микропереключателями для имитации неисправностей в цепи.

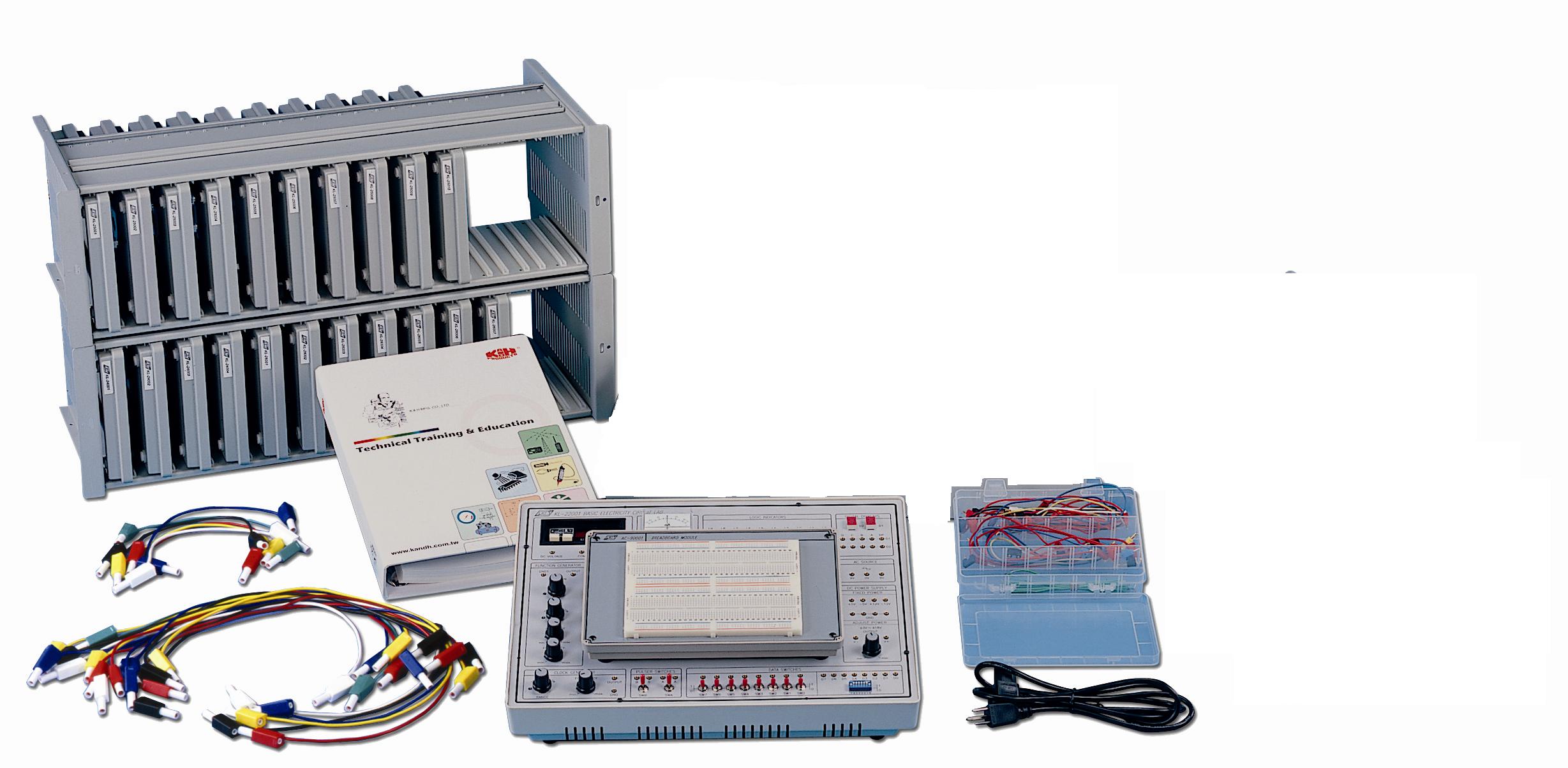

Для хранения модулей используется полка-накопитель, входящая в комплект поставки.

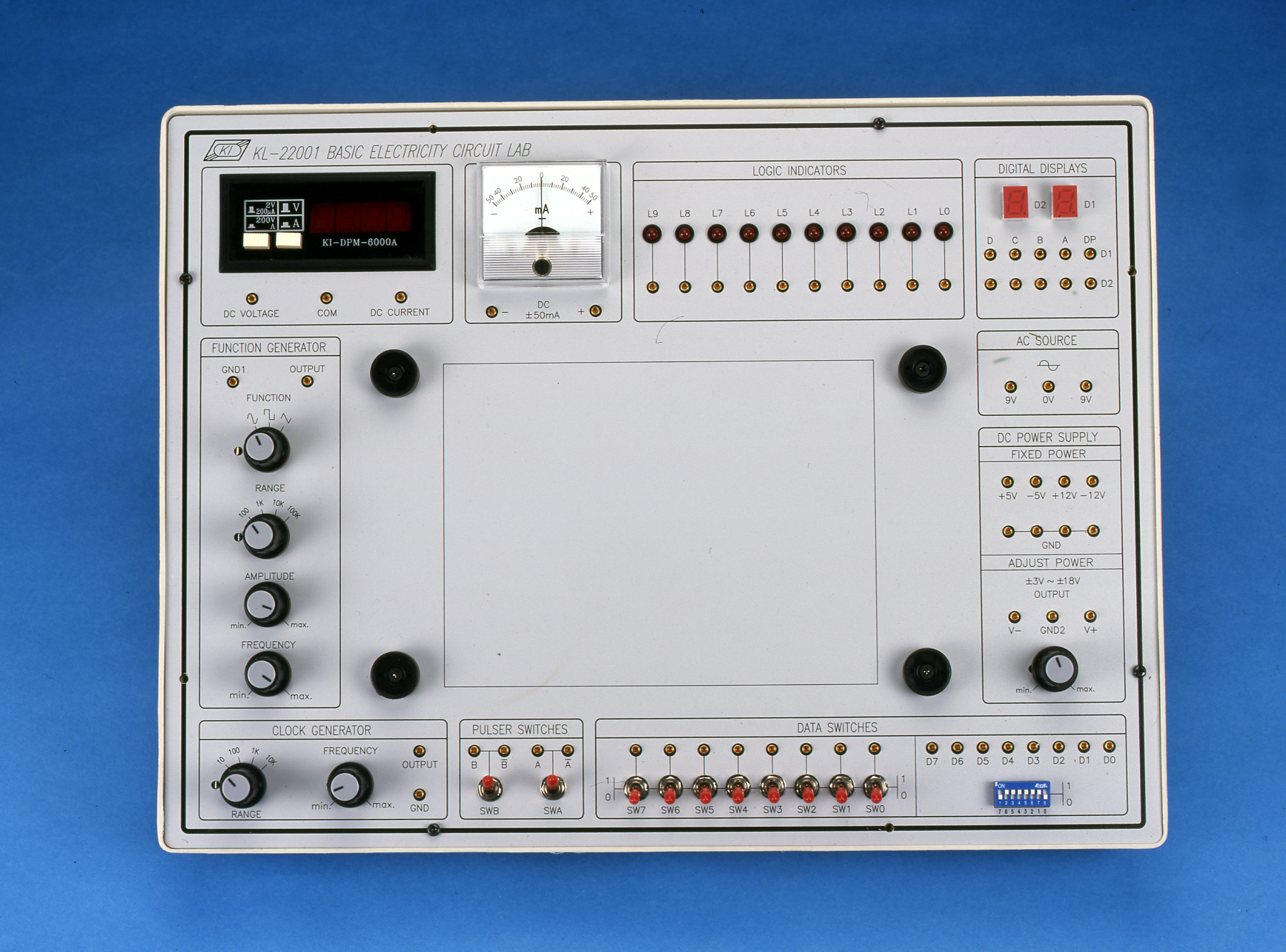

Блок управления

В состав блока управления входят:

Источник питания постоянного тока ± 5 В / 0,3 А

Источник питания постоянного тока ± 12 В/ 0,3 А

Регулируемый источник постоянного тока 3 ... 18 В/1 А

Источник питания переменного тока 9 В ... 0 ... 9 В / 500 мА

Генератор TTL импульсов 1 Гц ... 10 кГц, 4 диапазона

Импульсный переключатель TTL сигнала - 2 шт.

Генератор постоянных сигналов TTL уровня - 8 разрядов

Генератор сигналов синусоидальной, треугольной, прямоугольной формы 10 ... 100 кГц, 4 диапазона

3½ - разрядный вольтметр постоянного тока с пределом измерения 2 В / 200 В

3½ - разрядный амперметр постоянного тока с пределом измерения 200 мА / 2000 мА

3½ - разрядный вольтметр с пределом измерения 2 В / 200 В

Стрелочный гальванометр с пределом измерения ±50 мА

Светодиодный индикатор уровня TTL - 10 шт.

7-ми сегментный светодиодный индикатор с bcd-декодированием - 2 шт.

При проведении экспериментов дополнительные лабораторные модули устанавливаются в специальное гнездо.

Сменные модули

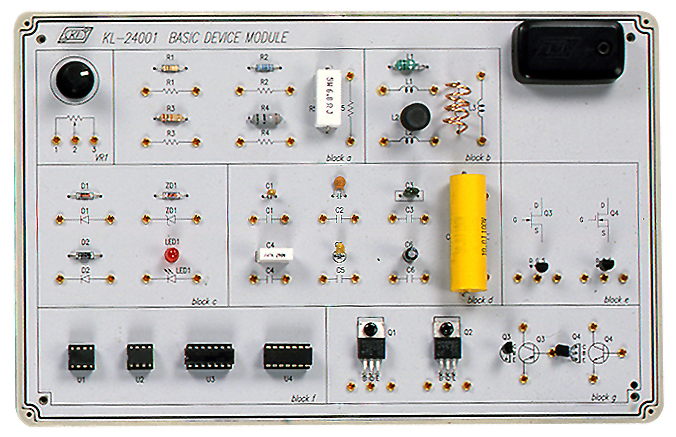

На лицевой панели каждого модуля нанесены принципиальные схемы, названия узлов и обозначения электронных компонентов.

Модули смонтированы в стандартных корпусах размера А4 (255х165х30 мм).

Для сборки схем используются входящие в комплект провода с диаметром штекера 2 мм. Каждый лабораторный модуль имеет скрытый от учащихся узел имитации неисправностей, используя который преподаватель может отключать различные части схемы. Наличие такого узла позволяет ставить учащимся экспериментальные задачи по поиску неисправностей в экспериментальных цепях условиях близких к реальным условиям эксплуатации электрических установок и приборов.

Используя методические указания по проведению опытов и универсальную монтажную плату, учащиеся могут собирать схемы по заданию преподавателя.
