Анализатор цепей векторный S50244

Нет в наличии
Цена (с НДС):
7 500 000 Р
Стоимость поверки (с НДС):
25 200 Р
Торговая марка: ПЛАНАР
Госреестр СИ: №88573-23 до 28.03.2028 г.
Страна производитель: РОССИЯ
Поделиться:

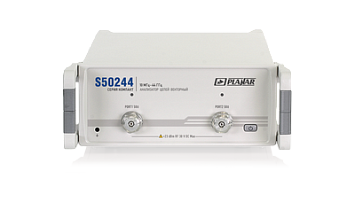

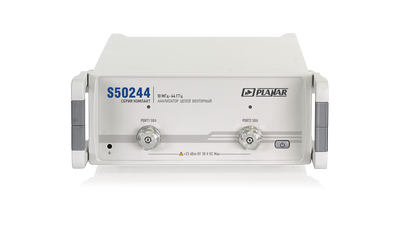

Анализатор цепей векторный S50244

Анализаторы S50244 предназначены для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
S50244 - это двухпортовый двунаправленный векторный анализатор цепей, работающий в диапазоне частот от 10 МГц до 44 ГГц - это самый высокочастотный векторный анализатор цепей серии Компакт. Малые габариты корпуса прибора сочетаются с превосходным динамическим диапазоном, высокой скоростью измерений и с максимальным набором функций программного обеспечения, позволяющим решать большинство измерительных задач реального производства.

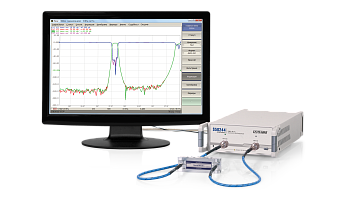

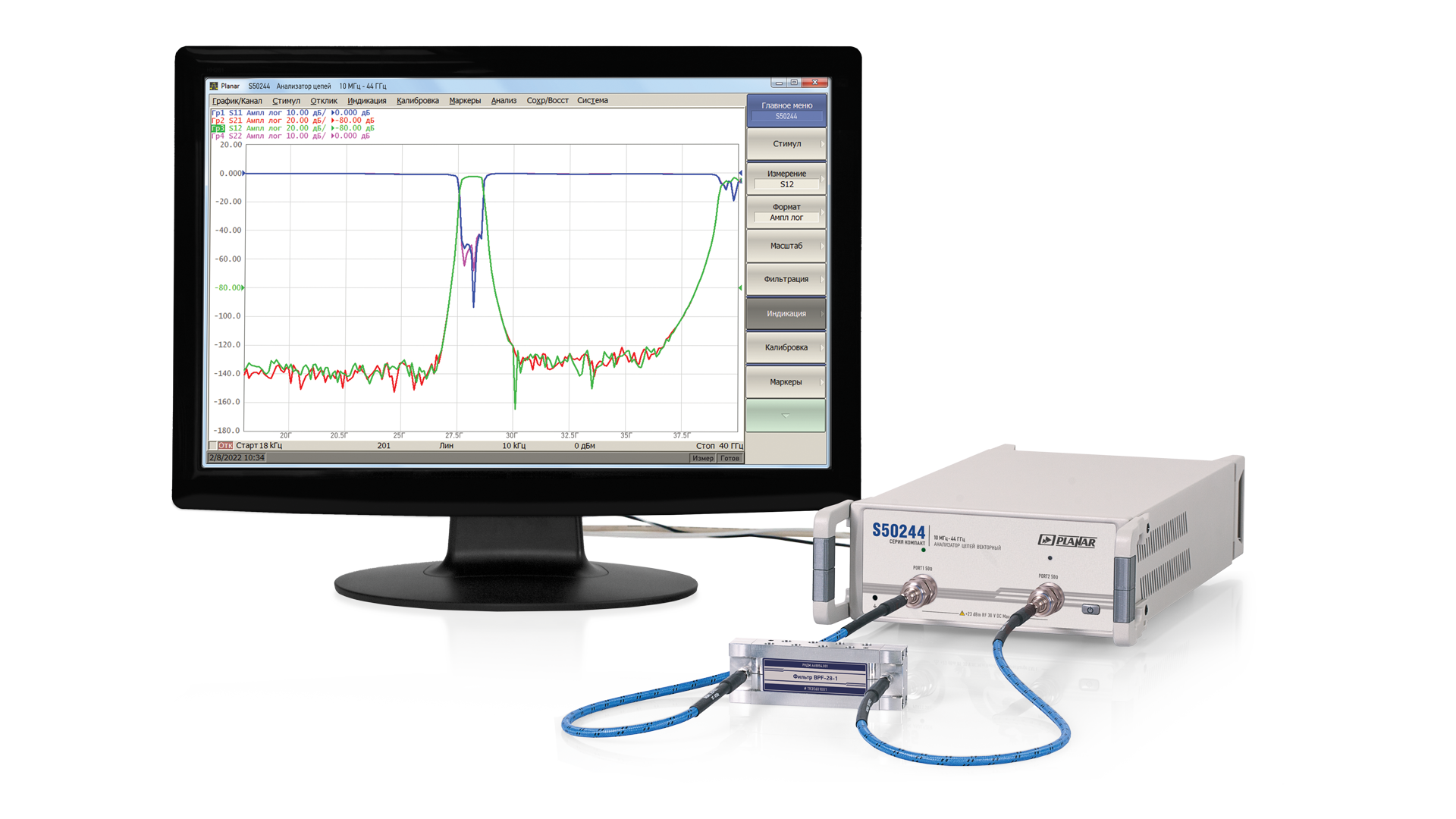

Анализатор цепей S50244 работает под управлением программы S2VNA с внешнего управляющего компьютера, подключенным к прибору через интерфейс USB. Программное обеспечение S2VNA можно установить на несколько компьютеров, что упрощает совместное использование анализатора.
Прибор поставляется с ПО, предназначенным для работы с ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Для удобной и качественной калибровки анализатора цепей рекомендуется использовать автоматические калибровочные модули, в том числе ACM2543 для измерительных трактов с сечением 2,92 мм и 2,4 мм.

Диапазон рабочих частот/импеданс порта:

10 МГц…44 ГГц / 50 Ом

Число портов: 2, тип NMD2,4 мм, вилка
Измеряемые параметры: S11, S21, S12, S22
Динамический диапазон измерений: 135 дБ (типовой)
Диапазон регулирования выходной мощности: от -50 до 0 дБ/мВт
Время измерения на одной частоте: 22 мкс
Количество точек измерения за одно сканирование от 2 до 500 001
Число каналов: до 16 логических независимых измерительных каналов
Минимальный шаг установки частоты 1 Гц
Погрешность установки частоты: ±2x10–6
Полоса измерительного фильтра: от 1 Гц до 2 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7
Размеры: 425x235x96 мм
Вес: 5 кг
