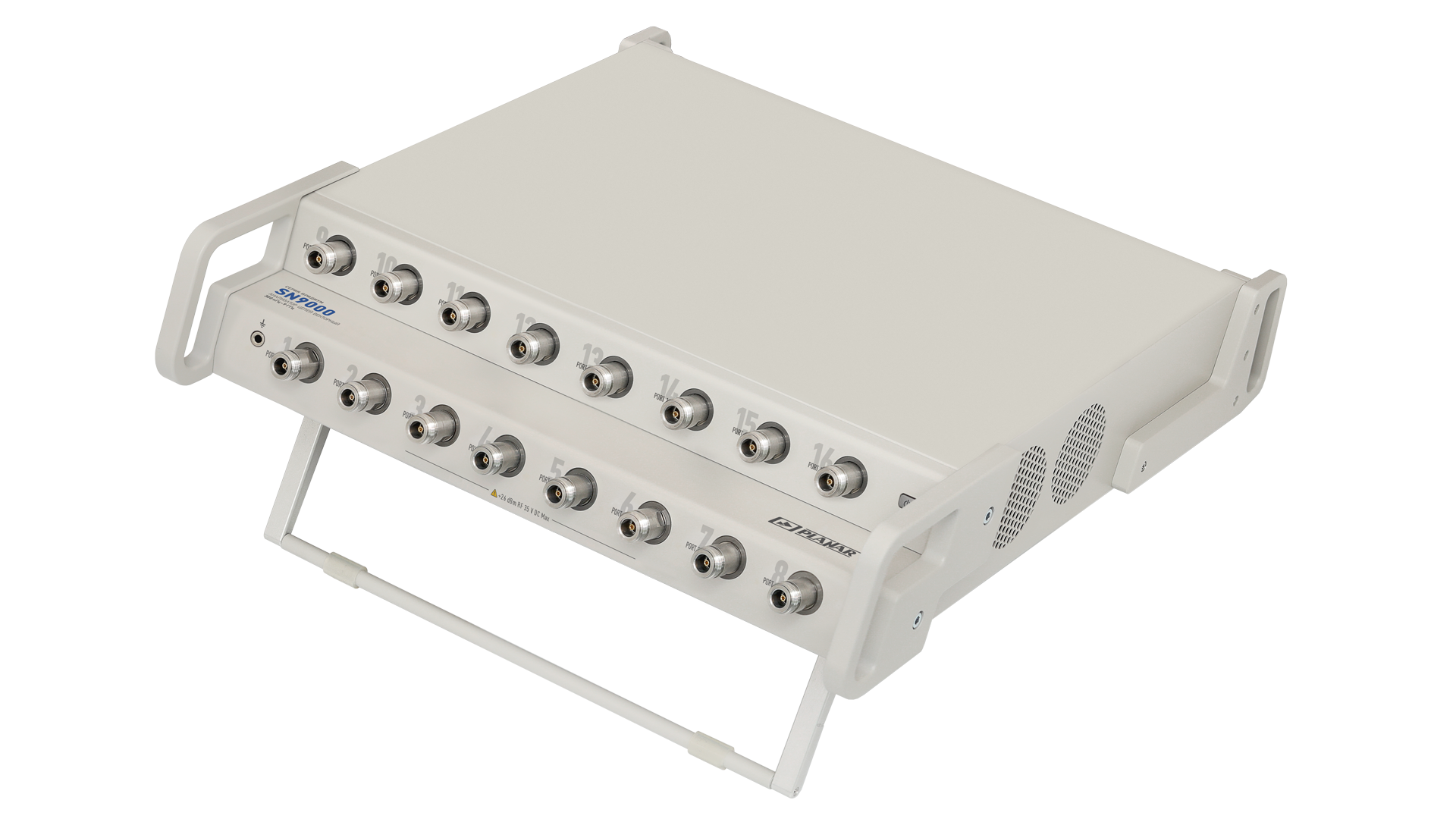

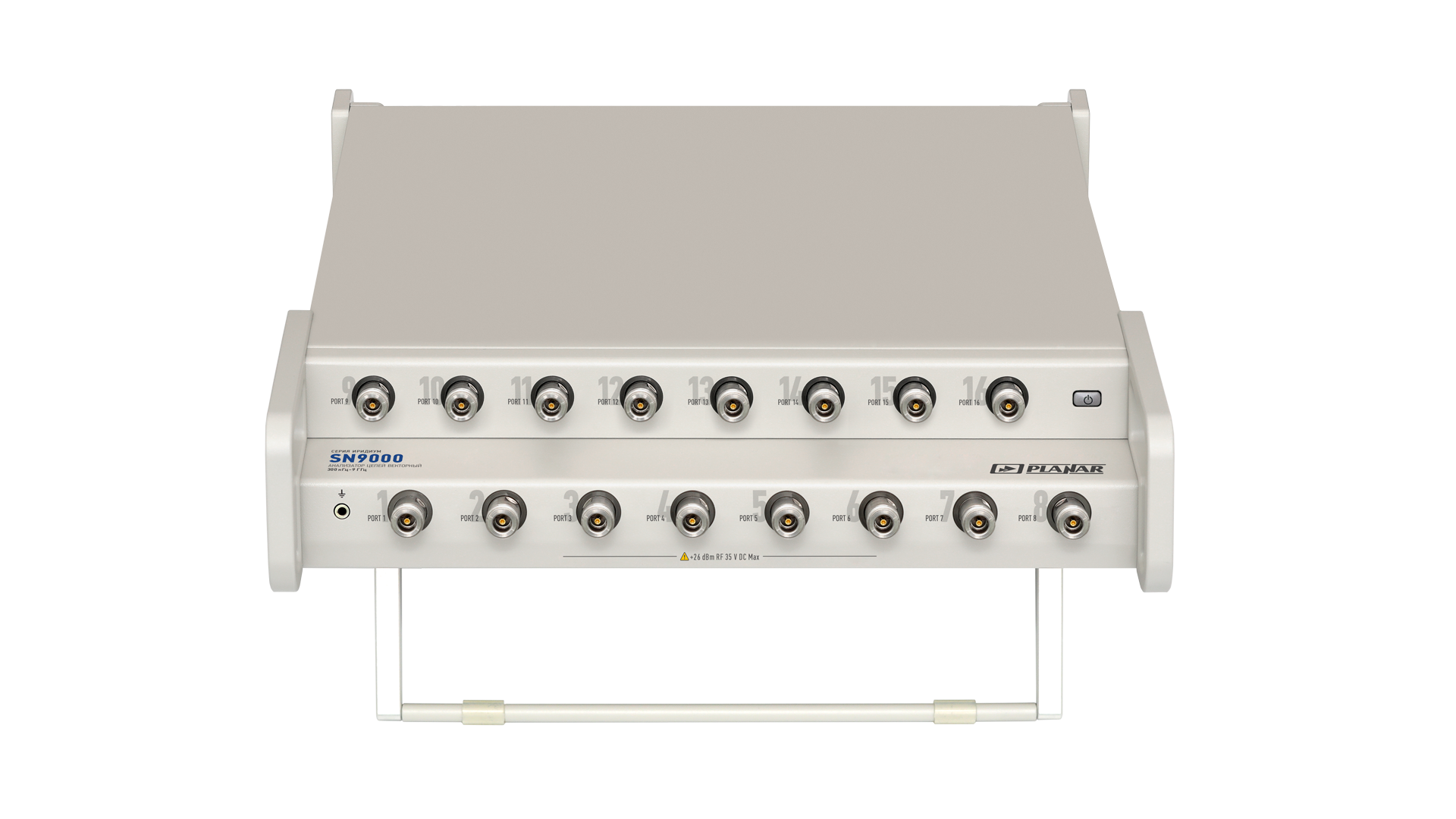

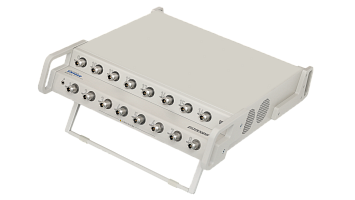

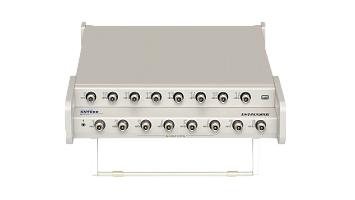

Анализатор цепей векторный многопортовый SN9000-08

Векторные анализаторы цепей SN9000 предназначены для проведения многопортовых измерений. Программно-аппаратная реализация анализаторов SN9000 позволяет отказаться от использования матриц переключателей, обеспечить оптимизацию процедуры калибровки, повысить точность и сократить время измерений.

SN9000 – это универсальное многопортовое решение доступное в 6/8/10/12/14/16 – портовом исполнении, предназначенное для измерения параметров широкого спектра устройств:

• многопортовые антенны;

• коммутаторы;

• кабельные сборки;

• диплексеры;

• многоканальных делители и сумматоры мощности;

• внутрисхемные соединители.

При необходимости пользователям доступна возможность увеличения числа измерительных портов до 16 путем обращения в сервисный центр компании ПЛАНАР.

Универсальная конструкция корпуса позволяет использовать прибор на рабочем месте, либо обеспечить легкую установку прибора в 19-дюймовую стойку для использования в составе автоматизированных измерительных стендов.

Прочные и долговечные соединители измерительных портов в сочетании с эргономичным расположением позволяют упростить процедуру подключения анализатора к измеряемому устройству.

Векторные анализаторы цепей SN9000 работают под управлением внешнего персонального компьютера с установленным программным обеспечением нового поколения, совместимого с ОС Windows и Linux и предоставляющего современный пользовательский интерфейс и широкий спектр измерительных возможностей, необходимый для выполнения измерений. Персональный компьютер не входит в комплект поставки.

Диапазон рабочих частот: от 0,3 МГц до 9,0 ГГц

Измерение полной матрицы S-параметров многополюсников

Импеданс: 50 Ω

Возможность заказа прибора с количеством портов от 6 до 16

Возможность постепенного увеличения количества портов на заводе-изготовителе (до 16)

Динамический диапазон измерений, не менее: 138 дБ тип

Время измерения на одной частоте: 24 мкс

Диапазон регулирования выходной мощности: от -45 до +10 дБ/мВт
