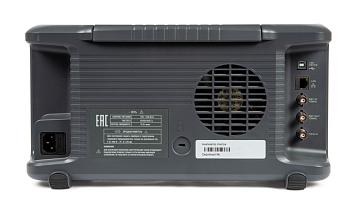

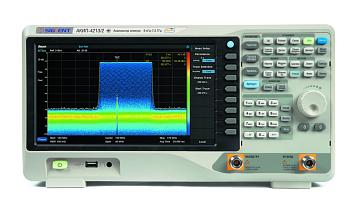

Анализатор спектра АКИП-4213

Cерия: АКИП-4213
Нет в наличии
Цена (с НДС):
По запросу
Торговая марка: АКИП
Срок гарантии (лет): 3
Страна производитель: КИТАЙ
Частотный диапазон 9 кГц-3,2 ГГц
Полоса пропускания (RBW) 1 Гц-3 МГц
Полоса обзора нулевая, 100 Гц-3,2 ГГц
Гармонические искажения -65 дБн
Уровень собственных шумов -161 дБм
Фазовый шум -112 дБн/Гц
Максимальный измеряемый уровень +20 дБм
Экран Сенсорный емкостной, TFT, 1024 х 600, 25,6 см
Особенности Прибор 3в1 – Анализатор спектра, Векторный анализатор (измерение S11, S21) и анализатор спектра реального времени, полоса до 25 МГц (опционально до 40 МГц). Предустановлена опция AMK - расширенный набор измерений (Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот). Встроенный предусилитель. Встроенный трекинг-генератор (TG), Программные опции - фильтры ЭМС (200 Гц, 9 кГц, 120 кГц) и квазипиковый детектор. Внутренняя память 256 МБ. Опция - анализ сигналов с модуляцией AM/FM, ASK/FSK/PSK/MSK/QAM. Режим работы в реальном времени в полосе 25 МГц (опция 40 МГц)
Интерфейс LAN, USB
Опорный генератор ±5×10-6
Анализатор спектра реального времени АКИП-4213

Анализаторы спектра реального времени серии АКИП-4213 — это мощный и гибкий инструмент для сложного анализа радиочастотного спектра и модулированных сигналов.

Максимальная полоса анализа в режиме реального времени составляет 25 МГц в базовой комплектации (опционально до 40 МГц), со 100%-ой вероятностью захвата (POI) сигналов длительностью от 7,2 мкс при полном сохранении точности измерения уровня.

Комбинация расширенных схем запуска и полосы захвата реального времени, позволяет захват и анализ скачкообразных или редких аномальных сигналов.

Режимы отображения спектра

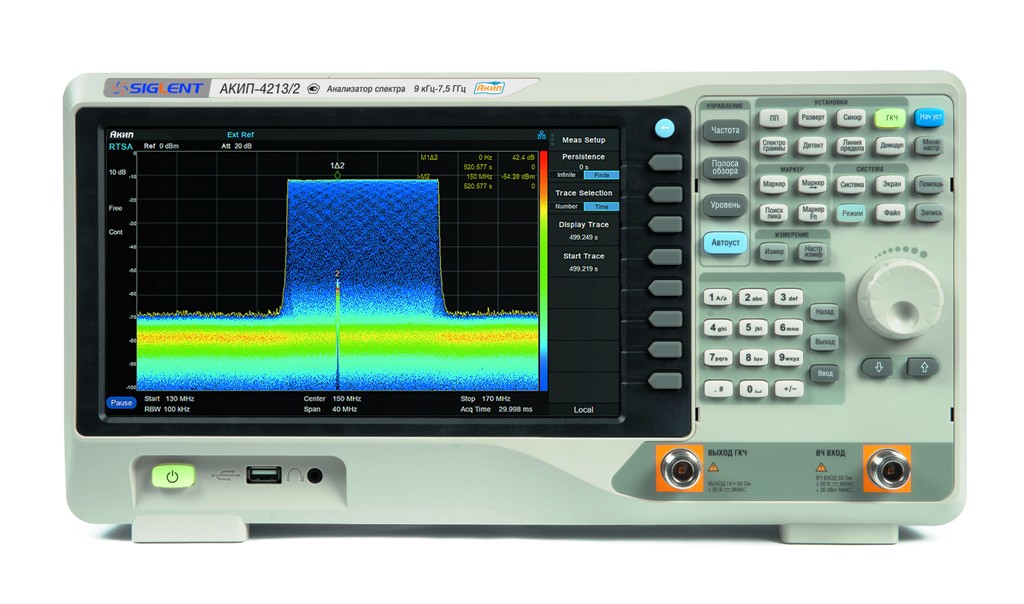

Анализатор спектра серии АКИП-4213 имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.

В режиме реального времени доступен выбор вариантов отображения сигналов:

  • Плотность – цветовая градация сигнала, плотность даёт информацию об интенсивности и повторяемости сигнала в каждой точке спектра.

  • PvT – отображение огибающей высокочастотного сигнала.

  • 3D – отображение трехмерной проекции спектра сигнала.

  • Спектрограмма – отображение истории изменения сигнала по времени.

  • Комбинированный режим – одновременное отображение нескольких режимов на экране.

    Дистанционное управление

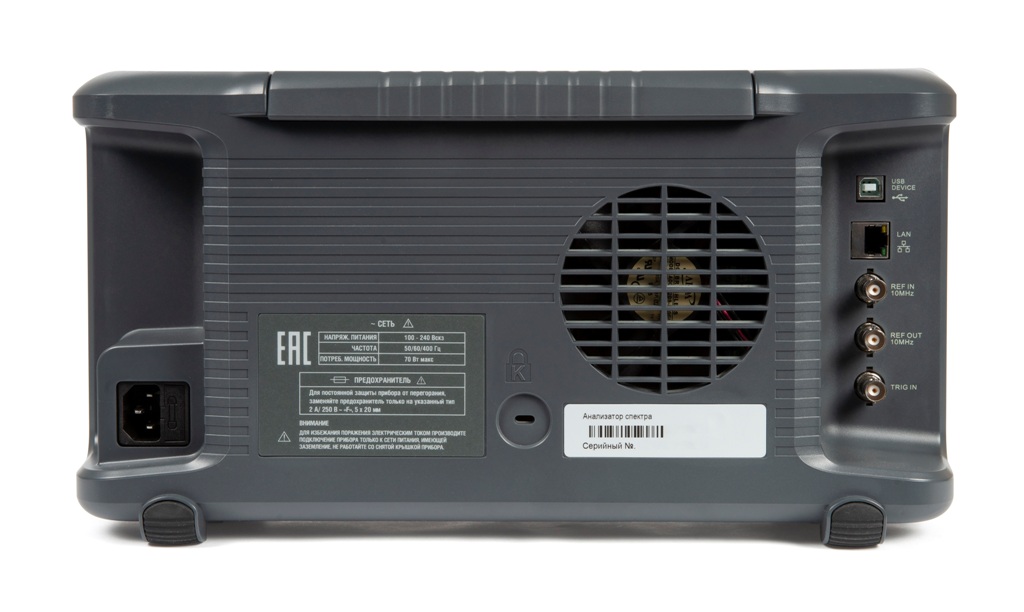

    ДУ интерфейсы LAN, USB (USB-TMC) и GPIB (опция) позволяют управлять анализатором с ПК. Для управления прибором предусмотрено несколько возможностей:

    Стандартное программное обеспечение EasySpectrum

    WebServer через LAN интерфейс

    Управление с помощью команд SCPI. SCPI (Стандартные команды для программируемых инструментов) стандарт, созданный международным консорциумом производителей контрольно-измерительного оборудования, был принят единый стандарт управления идентичными функция приборов.

    Создание собственного ПО.

    Основные технические характеристики

  • Анализатор спектра реального времени , полоса анализа 25 МГц (опция: 40 МГц),

  • Динамический диапазон 60 дБ

  • Диапазон частот: от 9 кГц до 3,2 ГГц

  • Встроенный трекинг генератор, диапазон частот: от 9 кГц до 3,2 ГГц

  • Средний уровень собственных шумов (DANL): -161 дБм/Гц (в полосе 10 МГц … 200 МГц, предусилитель включен)

  • Низкий уровень фазовых шумов: до -95 дБн/Гц при отстройке 10 кГц (на fнес=1 ГГц)

  • Разрешение ПЧ 1 Гц (RBW)

  • Широкий набор фильтров ПЧ (полоса 1 Гц … 1 МГц / шаг 1-3-10) и видеофильтров (полоса 1 Гц … 3 МГц/ шаг 1-3-10)

  • Встроенный предусилитель в стандартной комплектации

  • измерительные функции: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, соотношение сигнал шум
  • Анализатор спектра АКИП-4213 1 шт.
    Шнур питания 1 шт.
    Кабель USB 1 шт.
    CD с ПО 1 шт.
    Опция AMK (установлена) 1 шт.
    Программная опция для анализаторов спектра серии АКИП-4213 - ЭМС измерения: фильтры ЭМС и квазипиков...
    по запросу
    Опция SSA3000XR-AMA Анализ параметров модуляции АМ, ЧМ. Для анализаторов спектра серии АКИП-4213.
    по запросу
    Опция SSA3000XR-WDMA Анализ параметров цифровых модуляций: АМн, ЧМн, ФМн, QAM. Для анализаторов спе...
    по запросу
    Опция SSA3000XR-RT40 для анализаторов спектра серии АКИП-4213 Увеличение полосы пропускания реально...
    по запросу
