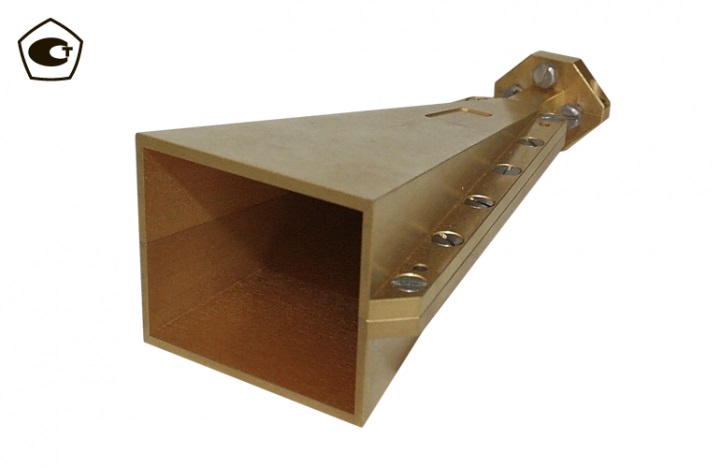

Антенна измерительная рупорная П6-134
Нет в наличии
| Цена (с НДС): |
|
| Стоимость поверки (с НДС): |
по запросу
|
| Торговая марка: | СКАРД-Электроникс |
| Госреестр СИ: | №58704-14 до 20.09.2024 г. |
| Страна производитель: | РОССИЯ |
| Поделиться: |
| Тип антенны | Рупорная |
| Диапазон частот | 50 - 75 ГГц |
| Предусилитель | нет |
| КСВН | 1,5 |
| Коэффициент усиления | 18,4 дБ |
| Тип разъема | Волновод |
| Особенности | Волноводный выход прямоугольного сечения 3,76 х 1,88 мм. Поляризация – линейная. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Диапазон рабочих температур, от -40 до +50 °С. |
Измерительная рупорная антенна П6-134 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 50,0 до 75,0 ГГц.
Конструктивно построена по схеме “оптимального” рупора и имеет волноводный выход прямоугольного сечения 3,76 х 1,88 мм.
Коэффициент усиления антенны в диапазоне частот, дБ не менее ≥ 22,5. Расширенная неопределенность измерения эффективной площади и коэффициента усиления (коэффициента охвата =2) ± 0,6 дБ. КСВН типовое 1,5.
Конструктивно построена по схеме “оптимального” рупора и имеет волноводный выход прямоугольного сечения 3,76 х 1,88 мм.
Коэффициент усиления антенны в диапазоне частот, дБ не менее ≥ 22,5. Расширенная неопределенность измерения эффективной площади и коэффициента усиления (коэффициента охвата =2) ± 0,6 дБ. КСВН типовое 1,5.
Расширенные характеристики, каталоги, брошюры
-
1.37 МБ
-
14.65 МБ
