Стенд для практических занятий по направлению «Аналоговые устройства» KL-200 + ПО

Комплексная автономная учебная система, предназначенная для изучения основ электроники и проведения экспериментов с электронными компонентами и аналоговыми устройствами.

Основной модуль содержит оборудование, необходимое для проведения экспериментов: блок питания, функциональный генератор, аналоговые и цифровые измерительные приборы. 17 сменных экспериментальных модулей охватывают широкий спектр основных тем в области электрических схем.

KL-200 + ПО поставляется с программным обеспечением, позволяющим моделировать работу стенда KL-200 на компьютере. Выполнение курса лабораторных работ на компьютере доступно в полном объеме, использование аппаратных средств в этом случае не требуется.

В комплект входит универсальная макетная плата (1680 точек подключения) для проектирования и исследования собственных электрических цепей.

Все экспериментальные модули оснащены 8-битными DIP микропереключателями для имитации неисправностей в цепи.

Для удобства хранения и транспортировки все экспериментальные модули размещаются в отдельных пластиковых футлярах.

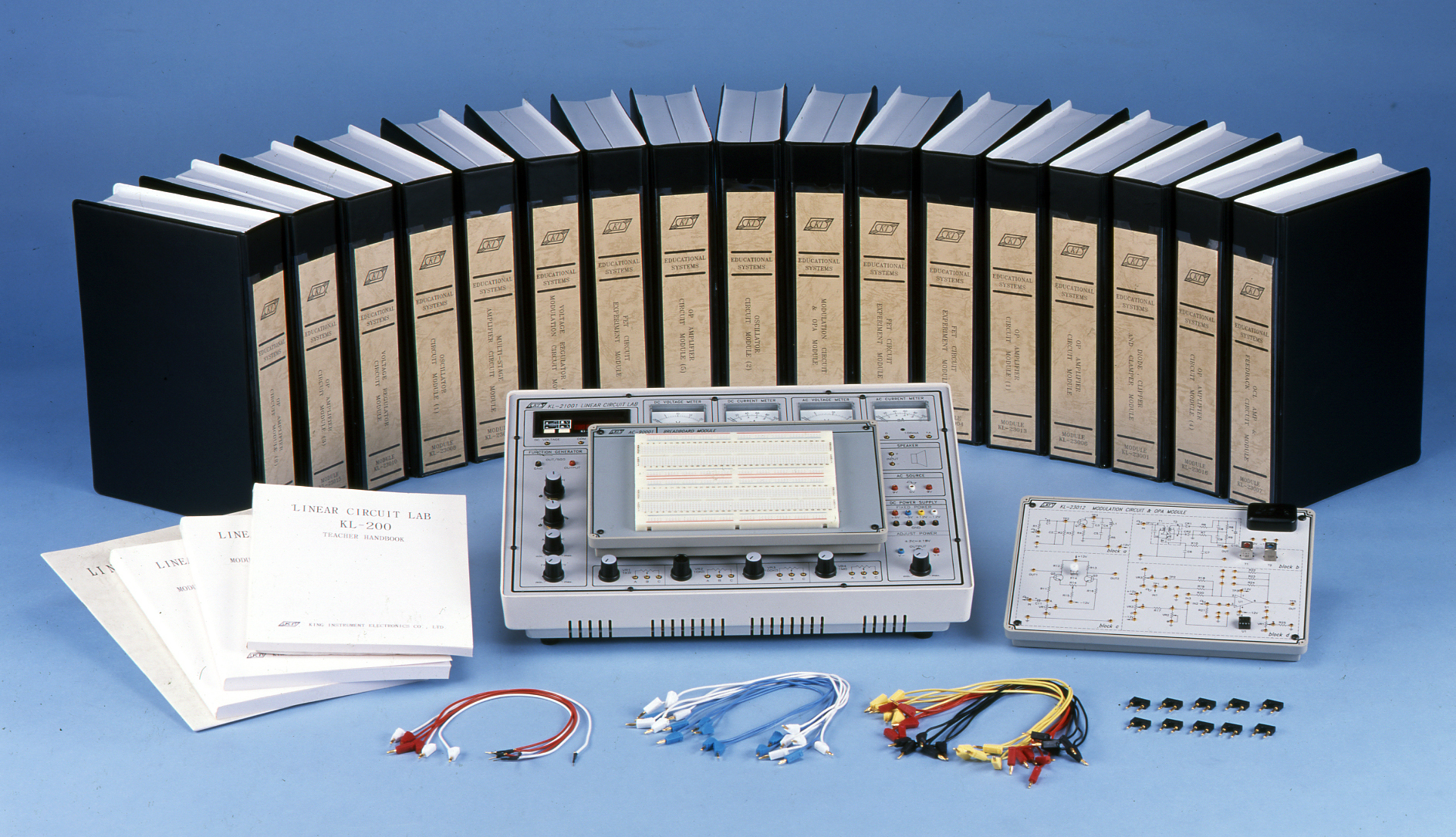

СОСТАВ:

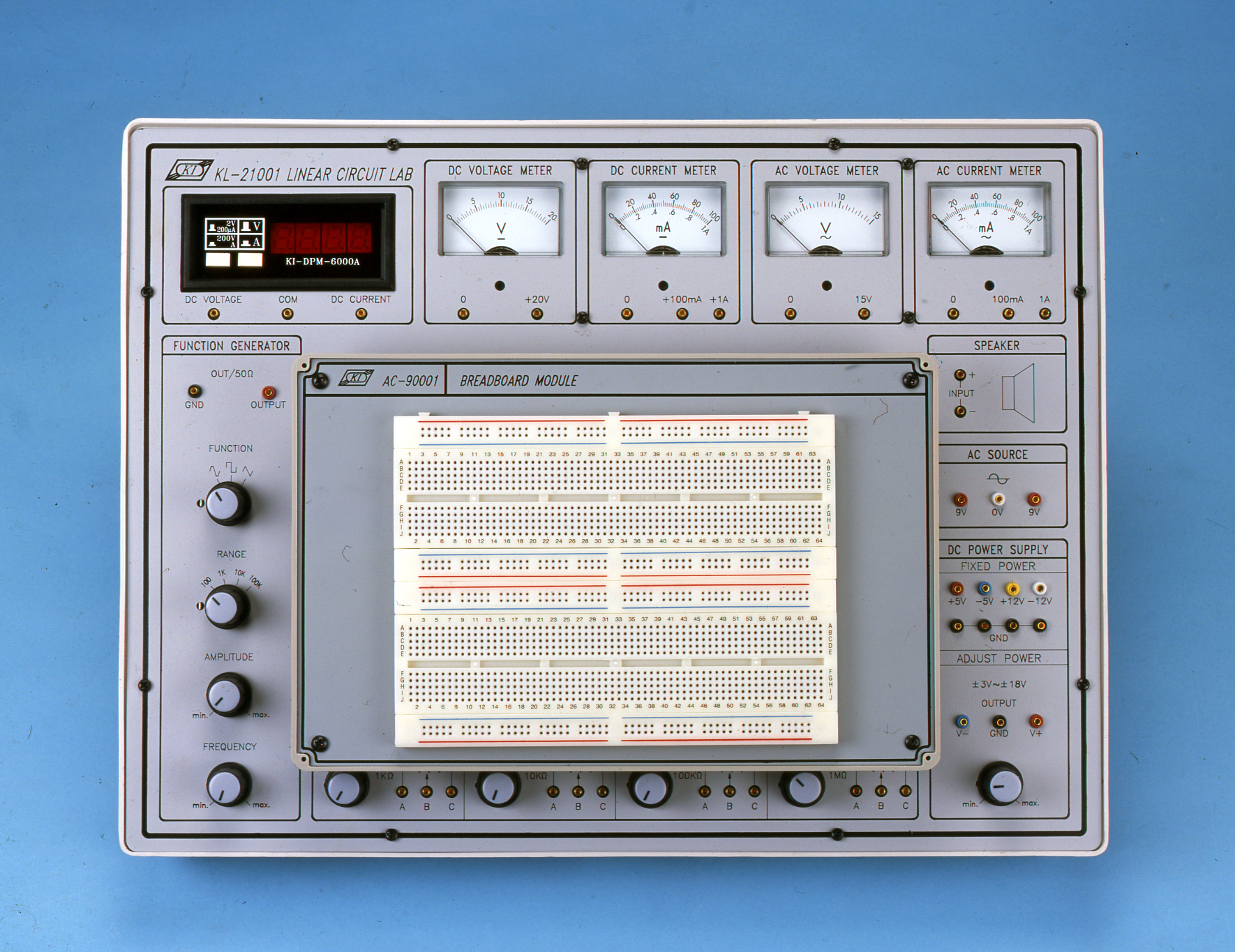

KL-21001 Основной модуль, программное обеспечение

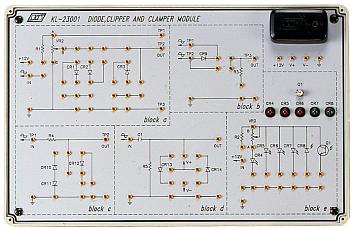

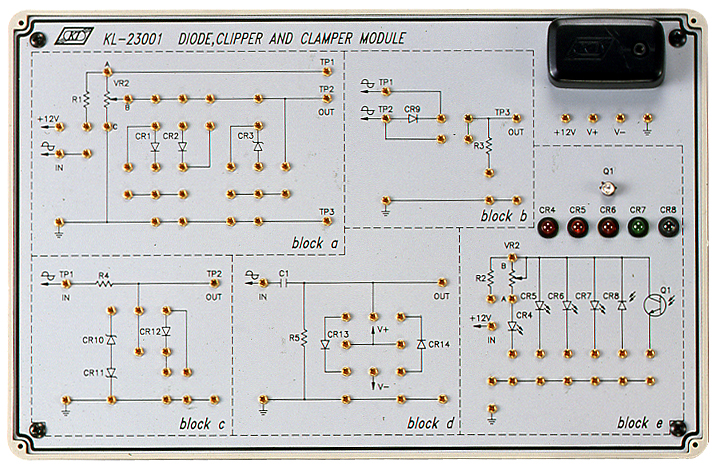

KL-23001 ~ KL-23017 Сменные экспериментальные модули

KL-28002 Набор соединительных проводов и дополнительных принадлежностей

Руководство по экспериментам

РЕКОМЕНДУЕМОЕ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ (НЕ ВХОДИТ В КОМПЛЕКТ СТЕНДА):

Осциллограф, мультиметр

ПЕРЕЧЕНЬ ЭКСПЕРИМЕНТОВ:

1. Характеристики диодов

1-1 Кремниевый диод

1-2 Германиевый диод

1-3 Стабилитрон

1-4 Светодиод

1-5 Фотодиод

2. Схемы амплитудного ограничения и фиксации с использованием диодов

2-1 Схемы ограничителя импульсов

2-2 Схемы амплитудной фиксации

3. Схемы выпрямителей

3-1 Схема однополупериодного выпрямителя

3-2 Схема двухполупериодного выпрямителя

3-3 Схема мостового выпрямителя

3-4 Схема выпрямителя для сдвоенного источника электропитания

3-5 Схема выпрямителя с умножителем напряжения

4. Дифференцирующие и интегрирующие цепи

4-1 Схема для изучения переходных характеристик RC-цепи

4-2 Дифференциальная схема (прямоугольный сигнал на входе)

4-3 Дифференциальная схема (синусоидальный сигнал на входе)

4-4 Интегрирующая схема (прямоугольный сигнал на входе)

4-5 Интегрирующая схема (синусоидальный сигнал на входе

4-6 Изучение колебательных процессов в RL-цепях

5. Характеристики транзисторов

5-1 p-n-p-транзистор

5-2 n-p-n-транзистор

6. Схемы транзисторных усилителей

6-1 Усилитель с общим эмиттером

6-2 Усилитель с общей базой

6-3 Усилитель с общим коллектором

6-4 Схема с переключающим транзистором

6-5 Схема на паре Дарлингтона

7. Характеристики полевых транзисторов

7-1 Полевой транзистор с управляющим p-n-переходом

7-2 МОП-транзистор

8. Схемы усилителей на полевых транзисторах

8-1 Схема усилителя на полевом транзисторе с p-n-переходом и с общим истоком (автоматическое смещение)

8-2 Схема усилителя на полевом транзисторе с p-n-переходом и с общим истоком (отдельная цепь смещения)

8-3 Схема усилителя на полевом транзисторе с p-n-переходом и с общим стоком: (автоматическое смещение)

8-4 Схема усилителя на полевом транзисторе с p-n-переходом и с общим стоком: (отдельная цепь смещения)

8-5 Схема усилителя на МОП-транзисторе (со смещением)

9. Схемы многокаскадных транзисторных усилителей

9-1 Схема усилителя с резистивно-ёмкостной связью

9-2 Схема усилителя с непосредственной связью

9-3 Схема усилителя с трансформаторной связью

9-4 Схема двухтактного усилителя

9-5 Схема усилителя с бестрансформаторным выходом

9-6 Схема усилителя с безъемкостным выходом

9-7 Схема усилителя на интегральной схеме

10. Транзисторные схемы с отрицательной обратной связью

10-1 Схема с последовательной обратной связью по напряжению

10-2 Схема с параллельной обратной связью по напряжению

10-3 Схема с последовательной обратной связью по току

10-4 Схема с параллельной обратной связью по току

11. Транзисторные схемы с положительной обратной связью

11-1 Схема низкочастотного генератора синусоидального сигнала

а. Схема генератора с фазосдвигающей RC-цепью

б. Схема генератора с мостом Вина

11-2 Схема высокочастотного генератора синусоидального сигнала

а. Схема генератора Хартли

б. Схема генератора Колпитца

11-3 Схема генератора с кварцевой стабилизацией частоты

11-4 Схема несинхронизированного мультивибратора

11-5 Схема ждущего мультивибратора

11-6 Схема мультивибратора с двумя устойчивыми состояниями

11-7 Схема импульсного генератора

11-8 Схема генератора на триггере Шмидта

11-9 Схема генератора пилообразных сигналов

12. Схемы стабилизатора напряжения/стабилизатора тока

12-1 Схема стабилизатора напряжения с полупроводниковым стабилитроном

12-2 Схема стабилизатора напряжения с полупроводниковым стабилитроном/транзистором

12-3 Схема регулируемого стабилизатора напряжения

12-4 Схема стабилизатора напряжения с ограничением по току

12-5 Схема стабилизатора напряжения с интегральной схемой

12-6 Схема стабилизатора тока

13. Модуляция и демодуляция

13-1 Схема амплитудного модулятора

13-2 Схема частотного модулятора

13-3 Схема детектирования амплитудной модуляции

13-4 Схема амплитудной демодуляции

14. Характеристики операционных усилителей

14-1 Схема дифференциального усилителя на основе транзисторов

14-2 Характеристики операционных усилителей

а. Измерение входного сопротивления

б. Измерение выходного сопротивления

в. Измерение диапазона рабочих частот

г. Измерение скорости нарастания выходного напряжения

д. Измерение напряжения смещения нуля на выходе

15. Основные характеристики схем на основе операционных усилителей

15-1 Схема инвертирующего усилителя

15-2 Схема неинвертирующего усилителя

15-3 Схема повторителя напряжения

15-4 Схема дифференциального усиления

15-5 Схема сумматора

15-6 Схема ограничителя импульсов

15-7 Схема стабилизатора напряжения

15-8 Схема стабилизатора тока

15-9 Схема дифференциатора

15-10 Схема интегратора

16. Основные характеристики схем с операционными усилителями (отрицательная обратная связь)

16-1 Схема логарифмического усилителя

16-2 Схема экспоненциального усилителя

16-3 Схема детектирования пика

16-4 Схема ограничителя импульсов

16-5 Схема регулировки напряжения

16-6 Схема дискретизации/блокировки

16-7 Схема измерительного усилителя

16-8 Схема низкочастотного усилителя

16-9 Схема высокочастотного усилителя

16-10 Схема полосового усилителя

16-11 Схема усилителя, соответствующего стандарту RIAA

16-12 Схема регулятора тембра

16-13 Схема одинарного блока питания с инвертирующим усилителем

17. Основные характеристики схем с операционными усилителями (положительная обратная связь)

17-1 Компаратор

17-2 Триггер Шмидта

17-3 Двухпороговый компаратор

17-4 Ждущий мультивибратор

17-5 Несинхронизированный мультивибратор

17-6 Схемы генераторов синусоидального сигнала

а. RC-генератор

б. Генератор с мостом Вина
