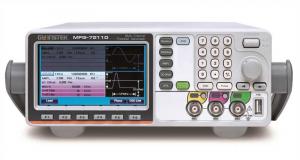

Генератор MFG-72110

Cерия: MFG-72100
Нет в наличии


Смотрите также: варианты
Цена (с НДС):
55 105 Р
Стоимость поверки (с НДС):
5 700 Р
Торговая марка: GW Instek
Срок гарантии (лет): 1
Госреестр СИ: №78118-20 до 27.04.2025 г.
Страна производитель: КИТАЙ
Количество каналов 2
Частотный диапазон ОТ 1 мкГц
Частотный диапазон ДО 10 МГц, Импульс- 25 МГц
Опорный генератор (погрешность установки частоты) ±2×10-5
Выходной уровень (минимум) 1 мВпик-пик
Выходной уровень (максимум) 10 Впик-пик, Импульс- 2,5 Впик-пик
Выходной импеданс (Ом) 50
ЦАП (бит) 14
Память (СПФ) 16 кБ
Экран (см, разрешение) TFT, 480 х 272, 11 см
Особенности Все выходы полностью гальванически развязаны. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов). Возможность редактирования СПФ без подключения к ПК. Усиленная изоляция между выходами с поддержкой режима объединения с ИП постоянного тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В. Программное обеспечение AWES для формирования сигналов произвольной формы.
Интерфейс USB
2-канальный генератор сигналов MFG-72110

Канал 1 обеспечивает выдачу сигналов специальной формы (66 видов), либо сигналов произвольной формы:

диапазон частот до 60 МГц,

амплитуда 10 Впик на нагрузке 50 Ом,

частота дискретизации 200 МГц

память для формирования СПФ 16К

ЦАП 14 бит

Канал 2 – генератор импульсов:

диапазон часто до 25 МГц,

амплитуда 1 мВ…2,5 Впик на нагрузке 50 Ом,

постоянное смещение до ±1 В пик

длительность импульсов 20 нс… 999,9 с,

время нарастания/спада 10 нс…20 с

регулируемая скважность 0,01%...99,99%.

Генератор сигналов MFG-72110 имеет усиленную изоляция между выходами с поддержкой режима объединения с источниками питания постоянного тока для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В.

Интерфейс USB (2 -Host/ Device) для программирования и ДУ.

Внутренняя память (запись/ вызов): для сигналов СПФ каждый 16 К точек (10 ячеек), а также 10 профилей настроек.

Генераторы имеют цветной графический TFT дисплей (диагональ 11см).

Целевые сферы и отрасли применения: учебные заведения высшего профессионального образования, автомобильная электроника (разработка и производство), промышленное производство, научные лаборатории.

Практические приложения и особенности:

Источник функциональных сигналов с постоянным смещением (увеличенный размах амплитуды)

Питание линейки диодов (последовательное включение)

Режим 2-х полупериодного мостового выпрямителя

Эмуляция ВАХ характеристики диодов (V-I curve)

Дублер-имитатор блоков в электронных цепях

Автомобильная электроника: передача сигналов вращения, команды систем: ABS, усилителя рулевого управления, контроля зажигания или инвертора в гибридных моделях и др.

Генератор MFG-72110 1 шт.
Краткая инстркция по эксплуатации 1 шт.
ПО и Инструкция по эксплуатации на CD 1 шт.
Измерительный кабель GTL-101 1 шт.
