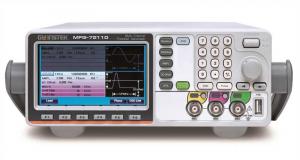

Генератор сигналов специальной формы MFG-72160MF

Cерия: MFG-72100
Нет в наличии


Смотрите также: варианты
Цена (с НДС):
112 064 Р
Стоимость поверки (с НДС):
6 210 Р
Торговая марка: GW Instek
Срок гарантии (лет): 1
Госреестр СИ: №78118-20 до 27.04.2025 г.
Страна производитель: КИТАЙ
Количество каналов 3
Частотный диапазон ОТ 1 мкГц
Частотный диапазон ДО 60 МГц, Импульс - 25 МГц, ВЧ-выход - 160 МГц
Опорный генератор (погрешность установки частоты) ±2×10-5
Выходной уровень (минимум) 1 мВпик-пик
Выходной уровень (максимум) 10 Впик-пик, Импульс - 2,5 Впик-пик, ВЧ-выход - 2 Впик-пик
Выходной импеданс (Ом) 50
ЦАП (бит) 14
Память (СПФ) 16 кБ
Виды модуляции AM,ЧМ,ФM,ЧМн,SUM,ШИМ,АМн,ФМн
ГКЧ да
BURST Пакетный режим да
Экран (см, разрешение) TFT, 480 х 272, 11 см
Особенности Все выходы полностью гальванически развязаны. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов). Возможность редактирования СПФ без подключения к ПК. Встроенный частотомер до 150 МГц. Усиленная изоляция между выходами с поддержкой режима объединения с ИП постоянного тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В. Программное обеспечение AWES для формирования сигналов произвольной формы.
Интерфейс USB
Многофукциональный генератор сигналов специальной формы MFG-72160MF, 3 канала

Все модели в серии MFG-72000 имеют усиленную изоляция между выходами с поддержкой режима объединения с источниками питания постоянного тока для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В.

Канал 1 обеспечивает выдачу сигналов специальной формы (66 видов), либо сигналов произвольной формы

  • диапазон частот до 60 МГц,

  • амплитуда 10 Впик на нагрузке 50 Ом,

  • частота дискретизации 200 МГц

  • память для формирования СПФ 16К

  • ЦАП 14 бит

    Канал 2 – генератор импульсов

  • диапазон часто до 25 МГц,

  • амплитуда 1 мВ…2,5 Впик на нагрузке 50 Ом,

  • постоянное смещение до ±1 В пик

  • длительность импульсов 20 нс… 999,9 с,

  • время нарастания/спада 10 нс…20 с

  • регулируемая скважность 0,01%...99,99%.

    Канал 3 – генератор ВЧ сигналов и СПФ

  • диапазон частот до 160 МГц,

  • амплитуда 1 мВ…1 Впик на нагрузке 50 Ом,

  • постоянное смещение до ±1 В пик

    Данный ВЧ выход обеспечивает поддержку режима качания частоты, различных видов модуляции AM/ FM, PM, FSK, SUM, PWM, а также такие цифровые типы как ASK (amplitude shift keying) амплитудная манипуляция (АМн) и PSK (phase-shift keying)- фазовая манипуляция (ФМн).

    Встроенный частотомер

  • диапазон частот 5 Гц…150 МГц,

  • входной уровень 35 мВ…30 В скз,

  • разрешение АЦП – 8 бит.
  • Генератор MFG-72160MF 1 шт.
    Краткая инстркция по эксплуатации 1 шт.
    ПО и Инструкция по эксплуатации на CD 1 шт.
    Измерительный кабель GTL-101 1 шт.
