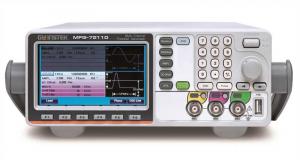

Генератор MFG-72130M
Cерия: MFG-72100
Ограниченное количество
На складе в Москве: 1 шт.
Рекомендуемая замена: варианты
| Цена (с НДС): |
57 950 Р
|
| Стоимость поверки (с НДС): |
6 000 Р
|
| Торговая марка: | GW Instek |
| Срок гарантии (лет): | 1 |
| ФИФ ОЕИ: | №78118-20 до 27.04.2030 г. |
| Страна производитель: | КИТАЙ |
| Количество каналов | 2 |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 30 МГц, Импульс- 25 МГц |
| Опорный генератор (погрешность установки частоты) | ±2×10-5 |
| Выходной уровень (минимум) | 1 мВпик-пик |
| Выходной уровень (максимум) | 10 Впик-пик, Импульс-2,5 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 14 |
| Память (СПФ) | 16 кБ |
| Виды модуляции | AM, ЧМ, ФM, ЧМн, SUM, ШИМ, АМн, ФМн |
| ГКЧ | да |
| BURST Пакетный режим | да |
| Экран (см, разрешение) | TFT, 480 х 272, 11 см |
| Особенности | Все выходы полностью гальванически развязаны. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов). Возможность редактирования СПФ без подключения к ПК. Встроенный частотомер до 150 МГц. Усиленная изоляция между выходами с поддержкой режима объединения с ИП постоянного тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В. Программное обеспечение AWES для формирования сигналов произвольной формы. |
| Интерфейс | USB |
Многофукциональный генератор сигналов специальной формы MFG-72130M, 2 каналадиапазон частот до 30 МГц, амплитуда 10 Впик на нагрузке 50 Ом, частота дискретизации 200 МГц память для формирования СПФ 16К ЦАП 14 бит диапазон часто до 25 МГц, амплитуда 1 мВ…2,5 Впик на нагрузке 50 Ом, постоянное смещение до ±1 В пик длительность импульсов 20 нс… 999,9 с, время нарастания/спада 10 нс…20 с регулируемая скважность 0,01%...99,99%. диапазон частот 5 Гц…150 МГц, входной уровень 35 мВ…30 В скз, разрешение АЦП – 8 бит.
Все модели в серии MFG-72000 имеют усиленную изоляция между выходами с поддержкой режима объединения с источниками питания постоянного тока для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В.
Канал 1 обеспечивает выдачу сигналов специальной формы (66 видов), либо сигналов произвольной формы
Канал 2 – генератор импульсов
Встроенный частотомер
| Генератор | 1 шт. |
| Краткая инстркция по эксплуатации | 1 шт. |
| ПО и Инструкция по эксплуатации на CD | 1 шт. |
| Измерительный кабель GTL-101 | 1 шт. |
